100AY60B、100AY120、100AY120A油泵廠

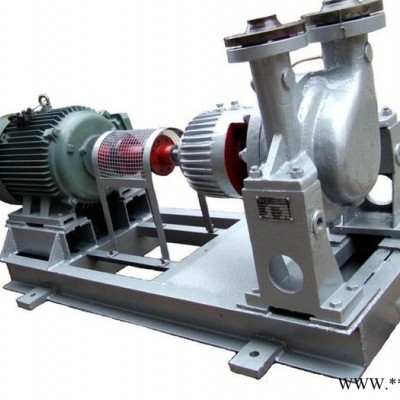

AY型油泵分為六種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)**能很容易的拆出葉輪，軸承、軸封等零部件。

概述
??AY泵系節段式多級離心油泵，使用高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點：通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。
??AY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，粘度小于120厘沲的油類的石油產品。以上各泵的進口允許壓力均不超過0.6MPa。

??型號意義
??100AYF67×3   AY-多級離心油泵
??F--材質代號：正常材質不帶F
??100--泵進出口公稱直徑
??67--泵單級設計點揚程為67m
??3--泵的級數

??性能范圍（設計點）
??流量：6.3～600m3/h
??揚程：22.8～650m

??結構特點
??AY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成：
??1、固定部分主要由吸入段、中段、吐出段和導葉等組成，用穿杠將各段拉緊，構成工作室。AY型泵出口垂直上，入口一般為水平方向，根椐需要可生產出入口垂直向上方向。
??2、轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。
??3、軸承部分主要由軸承體、軸承和軸承蓋等組成。除67、60型泵采用滑動軸承、稀油潤滑外，其余泵均采用滾動軸承、干油潤滑。
??4、軸封較多采用機械密封。
