湘楚東方40DG40*4口環與導葉襯套 40DG40×3DG型鍋爐給水泵葉輪

湘楚東方40DG40*4口環與導葉襯套 40DG40×3DG型鍋爐給水泵葉輪湘楚東方40DG40*4口環與導葉襯套 40DG40×3DG型鍋爐給水泵葉輪,鍋爐熱水泵40DG40*4 攀枝花 DG型鍋爐給水泵葉輪口環磨損的處理。DG型鍋爐給水泵葉輪經過一段時間使用后，口環處常常有不同程度的磨損，如果磨損程度在允許范圍內，則可以在車床上用胎具脹住葉輪的內孔，再對磨損的部位進行車削，并配制相應的口環與導葉襯套，以保持原有的間隙。葉輪口環經車床修整后，由于加工過程中胎具位移而造成不同心，因此應檢查并處理轉子徑向跳動及軸向跳動。 型號:MD25-50*5流量:15-25-28立方米/小時(m3/E);揚 程:257.5-250-240米;電機功率:37KW;轉速:2950轉/分 鐘(r/min);電機型號:Y200L2-2效率:44-54-54%;軸功率:23.92KW;必 需汽蝕余量:2.4-2.7-2.8米

40DG40*4鍋爐泵  紹興40DG40*4臥式多級鍋爐給水泵  40DG40*3(4.5.6.7.8.9.10)臥式多級鍋爐給水泵 湖南鍋爐給水泵生產廠家 長沙東方工業泵廠**，減少中間環節，公平、公正的交易 ，以質量和服務回報廣大客戶！?40DG40*4流量6-10-12m3/h 揚程164-160-154m 轉速2980r/min 功率15KW

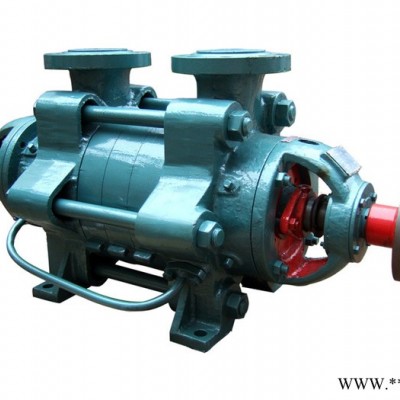

   ?40DG40*4型泵系單吸、多級、節段式離心清水泵，適用于中、低壓鍋爐給水、工廠、城市高揚程輸水。供輸送清水或物理、化學性質類似于清水的液體，此兩種泵輸送介質溫度為-20℃～105℃(DG85-80、200DG43除外，此兩種泵輸送介質溫度為-20℃～105℃)。泵進口壓里不得超過0.59MPa(6kgf/cm2)。

40DG40*4結構特點

DG型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成。 1.定子部分：主要由進水段、中段、出水段和導葉等組成，用穿杠將各段拉緊，構成工作室。DG型泵進、出口均垂直向上。 2.轉子部分：主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。 3.軸承部分：主要由軸承體、軸承和軸承壓蓋等組成。除85-67、155-67、型泵采用滑動軸承、稀油潤滑外，其余型泵均采用滾動軸承、潤滑脂潤滑。85-67、155-67也可采用滾動軸承結構。 4.軸封：一般采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通有一定壓力的水，起水封、水冷和潤滑的作用。DG型泵來源于泵內的壓力水或外部供水。DG型泵較多采用機械密封。 DG鍋爐給水多級離心泵的主要零件技術要求 1.旋轉環和靜止環的密封端面的平面度為 1.1μm（3.5 條光帶），表面粗糙度Ra 值為0.2μm。 2.旋轉環和靜止環與輔助密封圈接觸部位的尺寸公差帶按 GB 1801 中的8 級精度，表面粗糙度；。 3.旋轉環和靜止環的密封端面對與輔助密封圈接觸的端面的平行度按 GB 1184 中的7 級公差。 4.旋轉環和靜止環的密封端面對與輔助密封圈接觸的外圓或內孔的垂直度按 GB1184 中的7 級公差。 5.浸漬后的碳石墨環、鑲裝的組合密封環應做靜水壓試驗。試驗壓力為工作壓力的1.25 倍，持續10min 不允許有滲漏等現象。 6.O 形橡膠圈技術要求應符合ZB J22 002 的規定。 7. 彈簧技術要求應符合 ZB J22 004 的規定，對于多彈簧機械密封，同一套機械密封中各彈簧之間的自由高度差不大于0.5mm。 8.零件未注公差尺寸的極限偏差按 GB 1184 中的IT12 級公差。

40DG40*3 流量6-10-12m3/h 揚程123-120-115.5m 轉速2980r/min 功率11KW

40DG40*4 流量6-10-12m3/h 揚程164-160-154m 轉速2980r/min 功率15KW

40DG40*5 流量6-10-12m3/h 揚程205-200-192.5m 轉速2980r/min 功率18.5KW

40DG40*6 流量6-10-12m3/h 揚程246-240-231m 轉速2980r/min 功率18.5KW

40DG40*7 流量6-10-12m3/h 揚程287-280-269.5m 轉速2980r/min 功率22KW

40DG40*8 流量6-10-12m3/h 揚程328-320-308m 轉速2980r/min 功率22KW

40DG40*9 流量6-10-12m3/h 揚程369-360-346.5m 轉速2980r/min 功率30KW

40DG40*10 流量6-10-12m3/h 揚程410-400-385m 轉速2980r/min 功率30KW
