結構說明

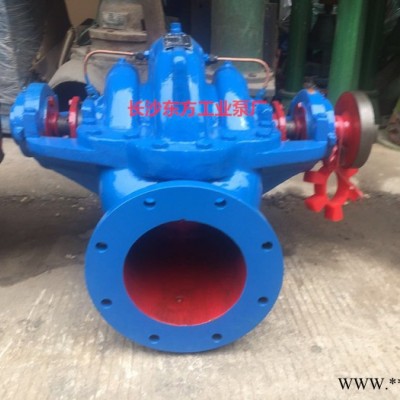

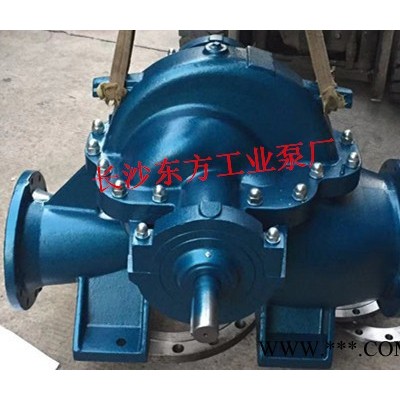

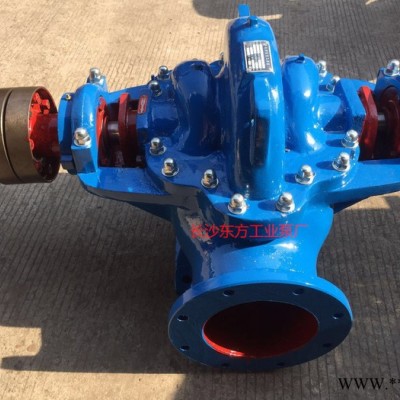

   S型泵的吸入口和排出口均鑄在泵體上，成水平方向，與軸線垂直。泵體與泵蓋水平分開，以便揭蓋檢查內部零件時，不必拆卸管路及電機（或其它原動機）。從傳動一端看，S在型號的前面的泵軸均為逆時針方向旋轉，S在型號中間的泵軸均為順時針方向旋轉。

   本型號的主要結構除軸承部件和軸承有幾種不同的結構外，其它部分大體相同。軸承部分：有的泵采用球軸承，用油杯注油潤滑或用漬環(huán)濺油潤滑；有的泵用鑲有合金油瓦的滑動軸承，一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的，部分未平衡的軸向力，同單列向心球軸承承受。

軸套的結構：有的軸套帶有螺紋，兼作螺母以固定葉輪；有的泵兩端用兩個軸套，其中一個帶有螺紋；有的泵除軸套外，另用軸套螺母，以固定軸套和葉輪。

起動、停止和運行

1。起動與停止

   （1）起動前，轉動機組轉子，應輕滑均勻。

   （2）關閉出水閘閥，灌引水（如無底閥可用真空泵抽氣引水），要保證泵內充滿水，無空氣窩存。

   （3）如果泵上裝有真空表，要關閉其與未連接管路上的旋塞，再起動電機，待轉速正常后再打開。

   （4）均勻地檸緊填料壓蓋上的螺母，使液體少量滲出。同時注意填料腔處的溫升。

   （5）當停止水泵動轉時，要先關閉真空表壓力表的旋塞和排水管路上的閘閥，然后停止電機。所處環(huán)境較低時，應將泵體下部的四方螺塞打開放掉剩水，以免凍裂。

  （6）長期停止使用時，應拆開水泵將零件上的水擦干，再在表面上涂防銹油，保管好。
