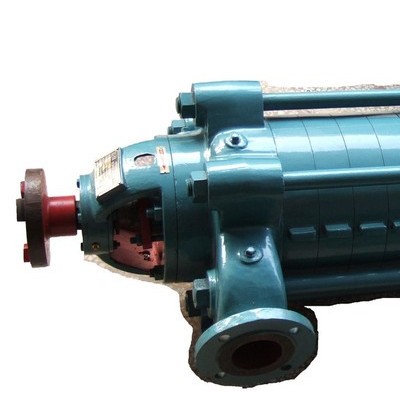

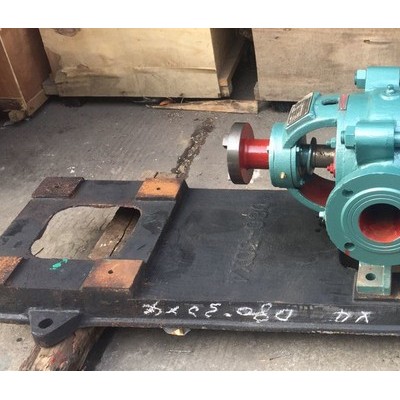

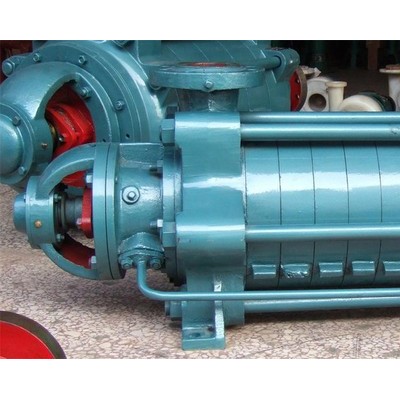

臥式離心泵填料鑄鐵型80D12*8多級泵鑄鐵軸承葉輪

D、DF、DG、MD、DY型泵主要由定子、轉子軸承和軸封四部分組成。定子部分：主要由進水段、中段、出水段和導葉等組成，用拉桿將各段拉緊，構成工作室。D型泵進口為水平方向，出口垂直向上；DG型泵進、出口均垂直向上；MD、DF、DY型泵出口垂直向上，進口一般為水平方向，進口的方向也可根據用戶需要生產。轉子部分：軸、葉輪、平衡盤、軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。軸承部分：主要由軸承體、軸承和軸承壓蓋等組成。除85-67、155-67、600-60型采用滑動軸承，稀油潤滑外，其余均采用滾動軸承，潤滑脂潤滑。85-67、155-67也可以采用滾動軸承架構。軸封：一般采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通有一定壓力的水，起水封、水冷和潤滑的作用。D、DF、DY型泵水封誰一般來源于泵內的高壓水，DG、MD型來源于外部供水。DG、MD、DF、DY型泵較多使用機械密封。傳動：泵通過彈性聯軸器由原動機直接驅動。從電機端看，泵為順時針方向旋轉。
