概述
  D型多級泵泵為多級、單吸、節段式離心清水泵。適應于礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。
參數范圍
  流量：6.3~600m3/h
  揚程：17~850m

多級泵的旋轉方向：

  D型多級泵從電機端向泵看為順時針方向旋轉。

主要零件材質
  D型多級泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。

成套范圍

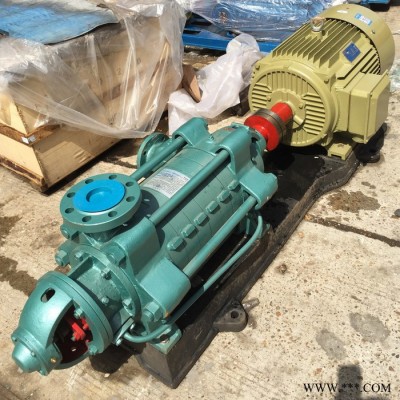

  D型多級泵于電閘閥、底閥、止回閥機、底座配套供應，可配功用底座或本身底座，廠方還提供附件（包括吐出錐管、）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。

結構型式

  D型多級泵泵為臥式安裝。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向?yàn)樗?。所有D型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85-67，D155-67型泵采用滑動軸承、稀油潤滑外，其余采用滾動軸承、油脂潤滑。

運行條件及壽命

  1.在清水條件下（含固體顆粒低于0.1％），運行5000h無大修，效率下降不超過6％
  2.在含固體顆粒0.1％～1％以下污水條件下，運行3000h無大修，效率下降不超過5％
  3.在含固體顆粒1～.5％污水條件下，運行2000h無大修，效率下降不超過6％

結構特點

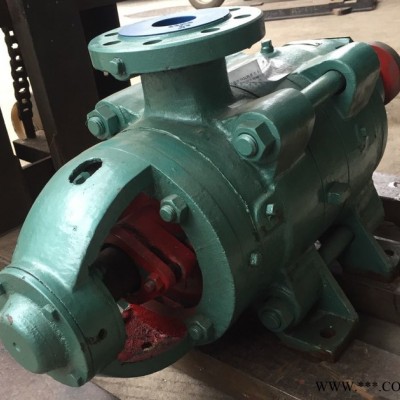

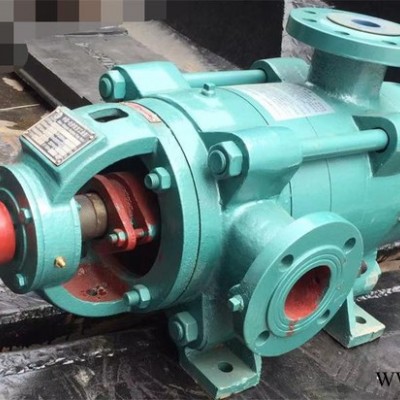

  D系列泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
  該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
  泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
  軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。
  從原電機方向看，泵為順時針方向旋轉。
