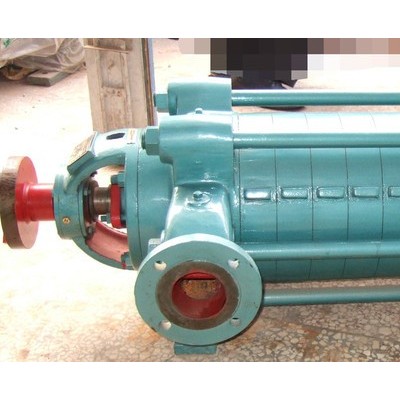

D6-50×7多級泵電聯器主軸葉輪供應

多級離心泵節流軸封檢修：

清洗并檢查節流軸封表面，其上應無裂紋、偏磨等缺陷，表面粗通常，對泵軸徑向跳動的要求是：中間不超過0.05mm，兩端不超過0.02mm。

多級離心泵葉輪檢修：

1、清洗并檢查各級葉輪表面，葉輪表面應無裂紋、磨損等缺陷，葉輪流道表面應光滑，且無結垢、毛刺，葉片應無裂紋、沖刷減薄等缺陷。

2、檢查各級葉輪吸入口和排出口密封環，應無松動，密封環表面光滑，無毛刺，表面粗糙度Ra的較大允許值為0.8m，與葉輪裝配間隙量應為0.05～0.10mm。以葉輪內孔為基準，檢查葉輪徑向跳動應不大于0.05mm。端面跳動不大于0.04mm。

3、葉輪與軸采用過盈配合，一般為H7/h6。鍵與鍵槽配合過盈量為0.09～0.12mm，裝配后離心泵鍵頂部間隙量就為0.04～0.07mm。

4、葉輪須作靜平衡。

多級離心泵檢修標準：

1、葉輪表面無水垢，油泥，裂紋等。

2、葉輪鍵厚度比鍵槽深度小0.15～0.35mm。

3、鍵和鍵槽要密切接觸，不得再加墊。

4、新裝葉輪需要找動平衡和靜平衡。

5、葉輪與軸配合采用H7/h6。

多級離心泵泵頭，泵殼，導葉輪檢修：

1、清洗并檢查各級葉輪，應無磨損、裂紋、沖蝕等缺陷。

2、離心泵導葉輪的防轉銷應無彎曲、折斷和松動。泵頭、泵殼密封環表面應無麻點、傷痕、溝槽，表面粗糙度Ra的較大允許值為0.8m，密封環與泵頭、離心泵泵殼裝配間隙量為0.05～0.10mm，密封環應不松動。

3、以離心泵泵頭、離心泵泵殼止口為基準，測量密封環內孔徑向圓跳動，其值不大于0.50mm，端面圓跳動應不大于0.04mm。

4、測量離心泵泵頭、泵殼密封環與其裝配密封環之間的間隙量，其值應在0.50～0.60mm之間。

糙度Ra的較大允許值為0.8m；2、離心泵節流軸封與泵體采用H7/p6配合。以外圓為基準，測量?jī)?nèi)孔徑向圓跳動，其值應不大于0.02mm；3、測量離心泵節流軸封與泵軸間隙量，其值應在0.25～0.30mm之間。

多級離心泵軸承的檢修:：

1、橢圓度和軸徑錐度不能大于軸直徑的千分之一。

2、軸徑表面的粗糙度Ra。

3、軸徑與軸瓦的接觸面積不應小于60～90范圍，它的表面不應有腐蝕痕跡。

4、外殼與軸承應緊密接觸。

5、軸瓦不能有裂紋、砂眼、金屬削等。

6、軸承蓋與軸瓦之間的緊力不小于0.02～0.04mm。

7、滾珠軸承的外徑與軸承箱內壁不能接觸。

8、徑向負荷的滾動軸承外圈與軸承箱內壁接觸采用H7/h6配合。
