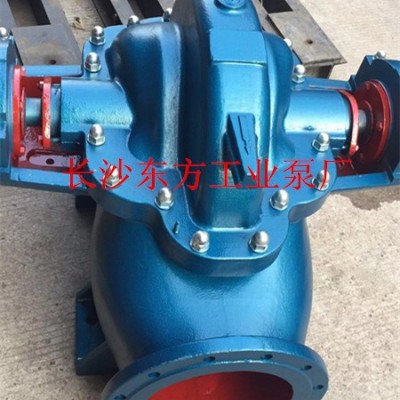

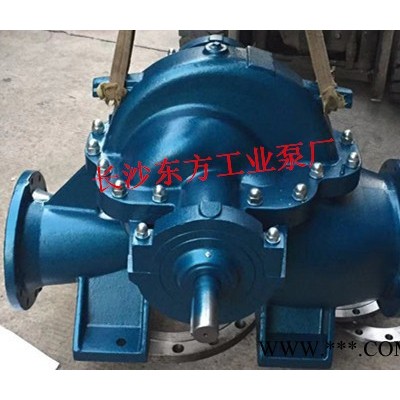

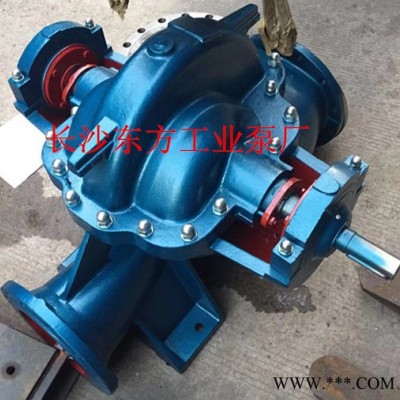

單級泵300S58 臥式中開泵 離心泵 葉輪 材質

結構說明

   S型泵的吸入口和排出口均鑄在泵體上，成水平方向，與軸線垂直。泵體與泵蓋水平分開，以便揭蓋檢查內部零件時，不必拆卸管路及電機（或其它原動機）。從傳動一端看，S在型號的前面的泵軸均為逆時針方向旋轉，S在型號中間的泵軸均為順時針方向旋轉。

   本型號的主要結構除軸承部件和軸承有幾種不同的結構外，其它部分大體相同。軸承部分：有的泵采用球軸承，用油杯注油潤滑或用漬環濺油潤滑；有的泵用鑲有合金油瓦的滑動軸承，一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的，部分未平衡的軸向力，同單列向心球軸承承受。

軸套的結構：有的軸套帶有螺紋，兼作螺母以固定葉輪；有的泵兩端用兩個軸套，其中一個帶有螺紋；有的泵除軸套外，另用軸套螺母，以固定軸套和葉輪。

 本型泵主要零件有：泵體和泵蓋、葉輪、軸、密封環、軸套、軸承體、軸承、填料套和填料環等。

安  裝

   1﹒檢查水泵和電機應無損壞。

   2﹒水泵的安裝要保證裝置提供的汽蝕余量大于給頂?shù)钠g余量?；A(chǔ)尺寸應符合泵機組的安裝尺寸。

   3﹒安裝順序：有帶底座和不帶底座兩種，安裝原則一樣。這里只敘述帶底座的。

（1）將底座套上地腳螺栓，戴上螺母，放在預留地腳螺孔的混凝土基礎上用調整其間楔形墊鐵的方法校正水平，然后將地腳孔灌滿混凝土。

（2）待混凝土干固后，再檢查一下水平度，同時緊固地腳螺母。

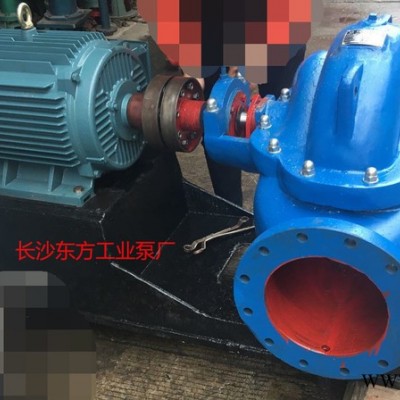

（3）檢查電機旋向與泵相符合后，上好泵和電機的螺栓、螺母和螺母座。同時使兩聯軸器間隙留有一定間隙，校正泵與電機軸的同軸度。在兩聯軸器外圓上校正誤差不大于0.1兩端間隙沿圓角不均勻度允差0.3。

4﹒進、出水管應另設支架支撐，不得借泵體支承。

5﹒水泵與管路之間的結合面應保證良好的密封性，尤其是進水管路必須嚴格保證不漏氣，并且在裝置上應無窩存空氣的可能性。

6﹒如果泵裝置在進水位以上時，為了灌水起動，應裝底閥，也可采用抽真空引水的方法。
