鑄鐵材質 S200-63 單級泵 填料型 葉輪配件 供應

結構說明

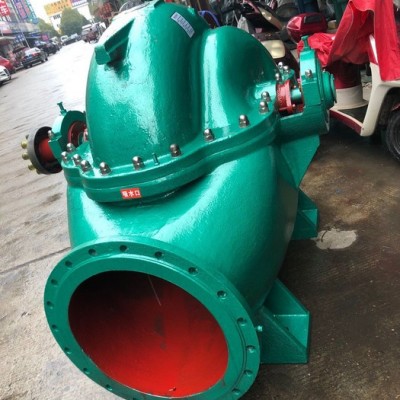

 S型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針?lè)较蛐D(zhuǎn)（根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn)）。

 泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為優質碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。

 泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。

起動、停止和運行

1。起動與停止

   （1）起動前，轉動機組轉子，應輕滑均勻。

   （2）關閉出水閘閥，灌引水（如無底閥可用真空泵抽氣引水），要保證泵內充滿水，無空氣窩存。

   （3）如果泵上裝有真空表，要關閉其與未連接管路上的旋塞，再起動電機，待轉速正常后再打開。

   （4）均勻地檸緊填料壓蓋上的螺母，使液體少量滲出。同時注意填料腔處的溫升。

   （5）當停止水泵動轉時，要先關閉真空表壓力表的旋塞和排水管路上的閘閥，然后停止電機。所處環境較低時，應將泵體下部的四方螺塞打開放掉剩水，以免凍裂。

  （6）長期停止使用時，應拆開水泵將零件上的水擦干，再在表面上涂防銹油，保管好。
