變頻電機用G系列冷卻風機

概述

變頻電機用G系列冷卻風機（以下簡稱G系列風機），是根據**標準《變頻電機用G系列冷卻風機技術規范》標準號GB/T 22712-2008生產的經濟型產品，主要用于變頻器供電的YVF2系列變頻調速專用三相異步電機的冷卻。
隨著變頻調速技術的推廣應用范圍不斷擴大，各種型號的電機應用變頻調速技術的也越來越多。對其配套的冷卻風機也提出了各種不同的要求。衡水永動電機制造有限公司研發制造的G系列風機，不但可根據國際生產標準型風機，還可根據各戶要求設計生產各種不同尺寸，不同用途的冷卻風機。其風機電機經不斷改進，完善生產工藝，產品質量日臻提高，具有適用范圍廣，適用壽命長的特點。用戶在選購G系列風機時，可提出自己的適用要求或提供圖紙等，我公司將為用戶特別設計制造。

結構說明

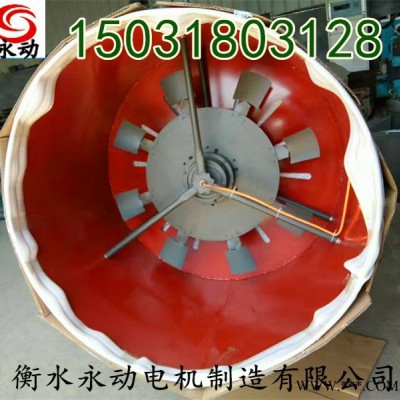

G系列冷卻風機由風罩、風機電機、風葉、支撐架等組成，標準型風罩由鋼板經油壓機拉伸成型，加長型風罩采用鋼板卷板焊接成型。進風口采用8×8小孔組成。風機電機采用特殊的設計方式，防護等級IP55.該系列風機具有安裝簡單、噪音低、振動小、運行可靠等特點。

G系列風機適用的電壓和頻率

額定頻率可以為50Hz、60Hz
額定電壓單相110V、220V、380V等
三相110V、220V、380V、415V、660V、1140V等

適用環境條件

海拔不超過1000米。環境溫度為-15℃～+40℃?？諝庀鄬穸取?0%。工作方式S1。防護等級IP54或IP55.

維護保養

風機應接獨立電源，不能使用變頻電源。風機通電后應檢查旋轉方向是否與標識轉向一致。風機為紙箱包裝，運輸過程中應小心輕放，避免碰撞和敲擊，嚴禁與酸堿等腐蝕性物質一起運輸。風機應存放在環境溫度為-10℃～+35℃、相對濕度≤70%、清潔且通風良好的庫房內，空氣中不能含有腐蝕性氣體。

變頻電機為什么單獨配置冷卻風扇

是為電機降溫冷卻用。不單是“變頻電機”，“普通電機”也要另加裝“冷卻風扇”。

    因為電機工作時是會有發熱的，為保證電機不有過熱現象，發出的熱量要通過風、水或其他載體帶走，才能起到降溫的效果**的方法是通風降溫的方法。電機一般是自帶風葉（即裝在電機軸上），但電機通過某種手段降速運行時，其自帶的風葉在低速運行時，風葉所鼓動的風量是不足以起到降溫的效果。所以要另裝配“冷卻風扇”。為保證“冷卻風扇”的送風量，其所接的電源是全壓的。
