智能運動控制系統,運動控制卡,一體化智能運動控制系,智能LED固晶機,視覺點膠控制系
普通會員
產品價格￥1.00元/個
產品品牌旗眾智能
最小起訂≥1 個
供貨總量未填
發貨期限自買家付款之日起 天內發貨
瀏覽次數616
企業旺鋪http://www.qhdyj.net/index.php?homepage=qizhongzhineng
更新日期2021-08-06 09:38
品牌： |
旗眾智能 |
所在地： |
廣東 深圳市 |
起訂： |
≥1 個 |
供貨總量： |
未填 |
有效期至： |
長期有效 |
產品名稱： |
高性能FPGA組成的4軸伺服/步進控制器QZMC1000 運動控制卡 |
產品認證： |
CCC |
| 產品名稱 | 高性能FPGA組成的4軸伺服/步進控制器QZMC1000 運動控制卡 |
|---|---|
| 產品認證 | CCC |
| 產地 | 廣東 |
| 額定電壓 | 具體請咨詢 |
| 名稱 | 運動控制卡 |
| 適用范圍 | 點膠、滴塑、貼片設備、激光設備、檢測、電子設備等 |
| 售后服務 | 全國聯保 |
| 用途 | 數據處理、界面顯示、用戶接口等應用程序模塊集成在一起，構建符合特定應用領域要求的控制系統。 |
| 品牌 | 旗眾 |
| 型號 | QZMC1000 |
| 加工定制 | 是 |
QZMC1000系列運動控制卡
QZMC1000 運動控制卡是基于PCI總線核心基于高性能FPGA組成的4軸伺服/步進控制器，支持一個系統中使用多達16塊控制器控制64路伺服/步進電機?？梢远噍S協調運動和高速的點位運動，實現高性能的控制計算。用戶可將動態鏈接庫與相應控制系統所需的數據處理、界面顯示、用戶接口等應用程序模塊集成在一起，構建符合特定應用領域要求的控制系統。

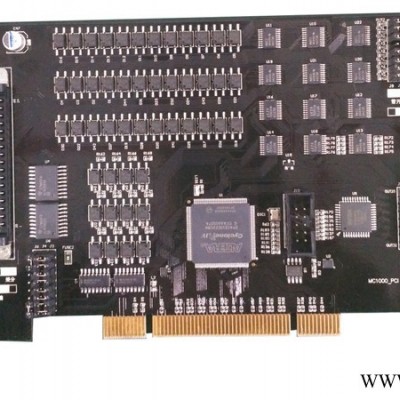

產品圖
特性/規格：
l 32位PCI總線，即插即用；
l 4軸步進/伺服電機控制；
l 最大脈沖輸出頻率為4MHz，支持P+D、P+P和A/B相脈沖輸出方式；
l 連續軌跡小線段插補；
l 2軸圓弧插補，1-4軸任意直線插補；
l S/T曲線速度規劃，可實現不對稱加減速控制；
l 4路編碼器反饋輸入，最高輸入頻率8MHz；支持A/B相相差脈沖輸入或P+D脈沖輸入；脈沖倍頻：4，2，1；
l 光耦隔離28路數字輸入(包括每個軸的正負限位、原點) / 32路數字輸出信號 ；
l 支持Windows 2K/XP,Windows 7，Linux操作系統；
l 支持C/C++/VB/VC++/Delphi/Labview等進行應用軟件開發。
結構框圖
IPMC8804系列運動控制卡選型指南
| 序號 | 型號 | 型號說明 | 組件名稱 | 組件型號 | 單套組件數量 |
| 1 | QZMC1003-01 | 點位函數庫/3軸脈沖輸出 | PCI控制卡 | QZMC1000 | 1 |
| 4軸端子板 | ACC1000 | 1 | |||
| SCSI連接線 | SCSI-068-015 | 1 | |||
| 2 | QZMC1003-02 | 點位/連續函數庫/3軸脈沖輸出 | PCI控制卡 | QZMC1000 | 1 |
| 4軸端子板 | ACC1000 | 1 | |||
| SCSI連接線 | SCSI-068-015 | 1 | |||
| 3 | QZMC1003-03 | 點位/PWM函數庫/3軸脈沖輸出 | PCI控制卡 | QZMC1001 | 1 |
| 4軸端子板 | ACC1001 | 1 | |||
| SCSI連接線 | SCSI-068-016 | 1 | |||
| 4 | QZMC1004-01 | 點位函數庫/4軸脈沖輸出 | PCI控制卡 | QZMC1002 | 1 |
| 4軸端子板 | ACC1002 | 1 | |||
| SCSI連接線 | SCSI-068-017 | 1 | |||
| 5 | QZMC1004-02 | 點位/連續函數庫/4軸脈沖輸出 | PCI控制卡 | QZMC1003 | 1 |
| 4軸端子板 | ACC1003 | 1 | |||
| SCSI連接線 | SCSI-068-018 | 1 | |||
| 6 | QZMC1004-03 | 點位/PWM函數庫/4軸脈沖輸出 | PCI控制卡 | QZMC1004 | 1 |
| 4軸端子板 | ACC1004 | 1 | |||
| SCSI連接線 | SCSI-068-019 | 1 |
（高分辨率圖片請在“EXCEL 選型說明 “中獲取）
| QZMC1000產品選型 | |||||||
| 規格 | QZMC1003-1 | QZMC1003-2 | QZMC1003-3 | QZMC1004-1 | QZMC1004-2 | QZMC1004-3 | |
| 基本功能 | 控制伺服/步進軸數 | 4 | 4 | 4 | 4 | 4 | 4 |
| 控制模擬量軸數 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 數字輸入 | 48 | 48 | 48 | 48 | 48 | 48 | |
| 數字輸出 | 32 | 32 | 32 | 32 | 32 | 32 | |
| 高速輸入 | √ | √ | √ | √ | √ | √ | |
| 高速輸出 | √ | √ | √ | √ | √ | √ | |
| S/T曲線速度規劃 | √ | √ | √ | √ | √ | √ | |
| 2-3軸任意直線插補 | √ | √ | √ | √ | √ | √ | |
| 3-6軸任意直線插補 | √ | √ | √ | √ | √ | √ | |
| 2軸圓弧插補 | √ | √ | √ | √ | √ | √ | |
| 2軸橢圓插補 | √ | √ | √ | √ | √ | √ | |
| 最大脈沖輸出頻率 | 8M | 8M | 8M | 8M | √ | √ | |
| P+D脈沖輸出 | √ | √ | √ | √ | √ | √ | |
| P+P脈沖輸出 | √ | √ | √ | √ | √ | √ | |
| A/B相脈沖輸出 | √ | √ | √ | √ | √ | √ | |
| 編碼器反饋輸入通道 | 4 | 4 | -- | -- | √ | √ | |
| 編碼器反饋最大輸入頻率 | 8M | 8M | -- | -- | √ | √ | |
| 編碼器P+D脈沖輸入 | √ | √ | -- | -- | √ | √ | |
| 編碼器A/B相相差脈沖輸入 | √ | √ | -- | -- | √ | √ | |
| 編碼器脈沖倍頻 | 4,2,1 | 4,2,1 | -- | -- | √ | √ | |
| 模擬量輸出通道 | -- | -- | 4 | 4 | √ | √ | |
| 模擬量輸出位數 | -- | -- | 16 | 16 | √ | √ | |
| 模擬量輸入通道 | -- | -- | -- | -- | √ | √ | |
| 模擬量輸入位數 | -- | -- | -- | -- | √ | √ | |
| 探針信號輸入通道 | √ | √ | √ | √ | √ | √ | |
| 軟件限位 | √ | √ | √ | √ | √ | √ | |
| 硬件限位 | √ | √ | √ | √ | √ | √ | |
| 急停 | √ | √ | √ | √ | √ | √ | |
| 輸入鎖存 | √ | √ | √ | √ | √ | √ | |
| 回零模式 | √ | √ | √ | √ | √ | √ | |
| 特殊功能 | PLC功能 | -- | √ | -- | √ | √ | √ |
| 連續軌跡 | -- | -- | -- | -- | √ | √ | |
| 2軸螺旋插補 | √ | √ | √ | √ | √ | √ | |
| 多軸同動 | -- | -- | -- | -- | √ | √ | |
| 閉環控制 | -- | -- | -- | √ | √ | √ | |
| 在線改變目標位置 | √ | √ | √ | √ | √ | √ | |
| 在線改變目標速度 | √ | √ | √ | √ | √ | √ | |
| 軸運動觸發疊加 | √ | √ | √ | √ | √ | √ | |
| 電子齒輪 | √ | √ | √ | √ | √ | √ | |
| 電子凸輪 | -- | -- | -- | -- | √ | √ | |
| 手輪 | √ | √ | √ | √ | √ | √ | |
| 方形區域限位 | √ | √ | √ | √ | √ | √ | |
| 飛行觸發 | √ | √ | √ | √ | √ | √ | |
| 圓弧區域限位 | √ | √ | √ | √ | √ | √ | |
| 高速計數 | √ | √ | √ | √ | √ | √ | |
| PVT | √ | √ | √ | √ | √ | √ | |
| 反向間隙補償 | √ | √ | √ | √ | √ | √ | |
| 螺距補償 | √ | √ | √ | √ | √ | √ | |
