原理	柱塞泵
材質	鋁合金
產地	上海
耗氣量	0.25
空載轉速	180
類型	氣動黃油機
毛重	102kg
氣源壓力	0.6-0.8Mpa
容量	20L
使用范圍	機械
輸出量	2.2升/分
油管長度	4M
品牌	GRACO/固瑞克
型號	723400
黃油輸出壓力	16mpa



商品描述

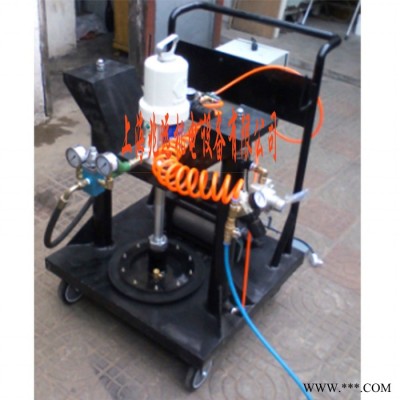

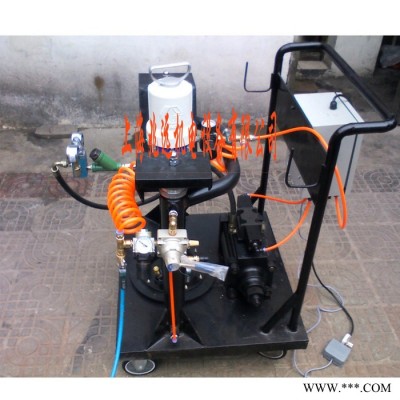

GRACO/固瑞克723400 雙立柱定量油脂機(5加侖桶)適用于達、汽車車鎖、渦輪增壓器、汽車球籠、萬向接頭，脂定量油脂定量加注機在汽車行業適合汽車輪轂、汽車軸承、蝶式和鼓式剎車、轉向器、助力器、電子煞車、煞車防死鎖系統加注機還可以用于電梯、輸送機、軸承、電機、港口機械，洗衣機離合器、機械，車間生產線、五金工具、電動工具、工業設備、鋼鐵、風力發電等非汽車行業中定量加注油脂。該定量注脂系統具有定量準確、效率高、性能穩定，加注油脂操作方便等特點。較一般的加注油脂系統具有集成度高、安裝方便、維修簡便、自動化程度高，勞動強度低等良好性能。

GRACO/固瑞克723400 雙立柱定量油脂機(5加侖桶)技術參數定量范圍

油脂供給設備     55加侖桶（180-220L）

油氣壓力比       50：1

氣源壓力         3-8 BAR

最大工作壓力     400 BAR

最大耗氣量       0.5m3/min

最大出油量       2.8L/MIN

重量             268公交

主機外形尺寸    1100×900×1580

（注：以上數據是在20℃，流體黏度為NLGI2時測出

技術參數

型號	XT-01	XT-30	XT-150	XT-∞
定量范圍	0.01-1g	1-30g	30g-150	150-∞
定量精度	±1%	±1%	±1%	±1%
定量閥耐壓	≤10Mpa	≤10Mpa	≤12Mpa	≤20Mpa
氣源壓力	0.2-0.6 Mpa	0.2-0.6 Mpa	0.2-0.6 Mpa	0.2-0.6 Mpa

GRACO/固瑞克723400 雙立柱定量油脂機(5加侖桶)安裝

一．             氣路和管路安裝

1.     最下端為主氣源接口，直接與空壓機連接（用內徑10mm普通氧氣管最長不超過5米）。

2.     （4）為單立柱升降換向閥，后端有三個快插接頭（一個直角彎的，兩個直的），帶有銅球閥的快插用橘紅色的較長的PU管與壓板上帶有單向閥的快插連接。直角快插與單立柱上端接口快插連接。剩下的一個插口朝下與單立柱下端快插連接。

3.     主馬達開關附近有一個直角的快插接頭與升降換向閥的調壓閥上的快插連接。

4.     定量系統氣管連接如圖示

潤滑脂管線為雙層鋼絲高壓管

1.     主泵出脂口為1/4〞NPT接口

2.     主管線（4米，3/8〞）與出脂口連接

3.     油管末端與定量閥連接，也可直接出油

注意：1.高壓管連接時要將接頭的密封錐面擦拭干凈，確保密封可靠。

2.連接螺母要充分?jǐn)Q緊。

3.凡是錐面密封的螺紋均不得纏生料帶，以防堵塞管路。

GRACO/固瑞克723400 雙立柱定量油脂機(5加侖桶)使用

清洗：

設備在出廠前已用輕質油進行了測試，為避免污染，在裝入物料前應進行清洗系統。

在盡可能低的壓力下清洗，并檢查各連接部位有無滲漏。

開啟馬達時要慢慢開動，避免損壞零件。

一．裝料前的工作

1.     檢查油路和氣管線路，必要時擰緊。

2.     確認工作空間有最小的升高空間1.8米。

3.     在主泵的油碗中加注20號的清潔機油（至2/3容積）。

4.     關閉所有氣路調壓閥（逆時針旋轉）。

5.     連接馬達供氣管和其他管線。

二．裝載油脂

1．  確認所有氣路調壓閥是關閉的。

2．  打開主氣源開關。

3．  扳動升降手柄向上。

▲     應確認壓盤上升時無任何障礙和管線拉扯。

4．  慢慢調整升降調壓閥4，使壓盤上升。

5．  在壓盤的密封圈上均勻涂抹一層潤滑脂或潤滑油。

6．  打開油脂桶，確保無雜物進入，除掉所有包裝材料，翻開內襯塑料用力向下拉，沿桶的上沿下部包裹膠帶。

7．  將油脂桶推入壓盤下面，使其對中并受力均衡。

8．  打開壓盤放氣閥

▲     應確認系統向下時無人及任何可能引起傷害的物體

9．       扳動換向閥向下，使壓盤下降。

10．              在壓盤密封圈與桶接觸后，調整調壓閥使壓力為2-3.5BAR。

11．              當壓盤停止，放氣閥有油脂流出時，關閉放氣閥。

12．              調節5主泵調壓閥至4-5BAR，打開氣源開關，泵開始工作，帶所有管線充滿油脂          后，泵自行停止工作。

13．              如發現開始使用時，泵空打說明桶里面仍然有空氣沒有排清，打開油泵出油口高壓球閥待從高壓球閥出油口連續出油時，關閉高壓球閥

GRACO/固瑞克723400 雙立柱定量油脂機(5加侖桶)一般故障及排除方法

故障現象	故障原因	排除方法
氣動馬達頻率變快且出脂速度變慢	壓盤密封橡膠損壞而出現空穴現象	更換壓盤密封橡膠
氣動馬達頻率變快且不出脂	主泵及馬達內有空氣進入	通過排氣閥將空氣排凈 或油路高壓球閥排氣
氣動馬達無動作	定量閥油路關閉損壞	打開定量閥油路或維修定量閥
連續出脂不停	電池閥損壞	更換電池閥
相對空氣壓力，出口表壓力低	泵的活塞密封圈過緊	清洗并按要求重新組裝主泵
定量閥出脂量變小	油管或定量閥堵塞	卸下定量閥，清理雜質
	泵體內漏	拆開檢查，更換密封件
	氣動馬達故障	拆開檢查
出脂壓力變大	調壓閥損壞	更換調壓閥
在換向時，顏色變化	油脂桶中混有空氣	檢查原料有無微小氣泡。更換壓盤密封

維護設備應嚴格按我公司提供的維修指南進行，不明問題應立即取得我公司的技術支持。

上海兆遠機電設備有限公司提供各種規格的黃油定量 計量加注機。
