氣流方向	其他
材質	其他
風機壓力	低壓風機
電壓	380V/220V
類型	抽風機
性能	低噪音風機
用途	其他
軸功率	1~500（kw）
葉片數	1~100
重量	15（kg）
渦輪頭材質	鑄鐵、不銹鋼、鋁
轉速	1450/2900（r/mim）
配套電機功率	1~90（kw）
適用范圍	1~700
風量	1~8000
品牌	galileo/伽利略
型號	GTFJ

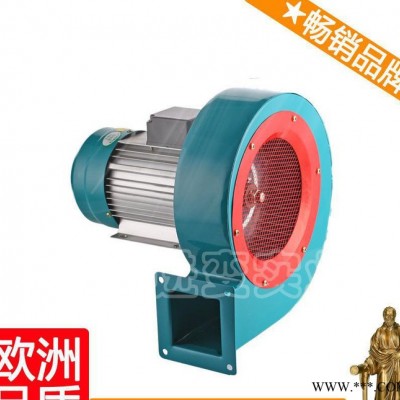

DF多翼式低噪聲離心鼓風機

DF系列多翼式低噪聲離心鼓風機是一種小功率微型風機，具有效率高、噪聲低、體積小等特點。
DF系列多翼式低噪聲離心鼓風機廣泛應用于塑料、印刷、干燥、電機等機械行業，用于溫控、冷卻、吸風和通風換氣凈化作用
風機安裝前得檢查
A 了解風機的規格,形式,進出風口位置及相應的安裝尺寸,配用電機的電力要求.
B 安裝前應認真檢查風葉及機殼有否因運輸而損壞變形,檢查螺栓是否堅固,否則應待修復后方可安裝使用.
C 排煙口與排煙風機應設聯鎖裝置,當任何一個排煙口開啟時,排煙風機即能自動啟動.
D 風機啟動前,首先要檢排煙風機查風機及管道內有無妨礙轉動的物品;檢查電氣線路是否完好.
E 安裝后,定期檢查風機各部件,檢查軸承潤滑是否充足,以保證風機能隨時啟動,正常動作.
F 葉輪旋轉方向必須與風筒的箭屋頂風機頭標記一致.

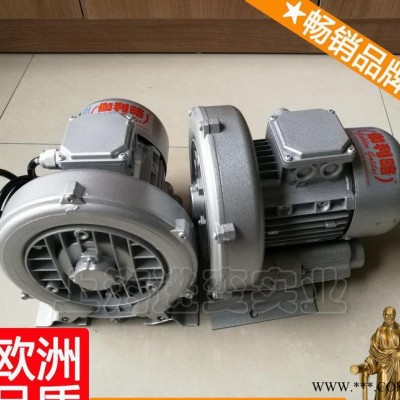

HG旋渦離心風機

備注：380V可定做雙葉輪款，詳情請聯系客服。

HG旋渦離心風機產品特點:
離心循環設計,壓力高,風量大；

氣流緩沖設計,噪音更低；
起動力矩小,工作過程穩定,可靠；
無油潤滑設計,氣體更純凈；
表面磷化處理,靜電噴涂,色澤均勻,附著力更強；
功率配置范圍廣,產品使用壽命長；

HG旋渦離心風機產品用途:

適用于切紙機、卷煙濾嘴成型機、電鍍槽液攪拌、霧化干燥機、水處理曝氣、絲網印刷機、照相制版機、注塑機自動上料烘干機、液體灌裝機、電焊設備、電影機械、紙張運送、干洗衣服、清洗、空氣除塵、干瓶、氣體傳送、送料、收集等方面。



4-72（A、D）離心通風機（A型隔離式耐高溫4-72）

4-72（C）離心通風機



4-72-12移動式糧庫專用風機


4-72A不銹鋼防腐耐高溫離心通風機

F4-72A型防爆、防腐離心式通風機

4-72型離心式通風機可輸送空氣和其他不自然的，對人體有害的，對鋼材無腐蝕的氣體。氣體內不允許有粘性物質，所含的塵土及硬制顆粒物不大于150MG/M3、氣體溫度不得超過80℃。該風機具有良好的氣動性能、運轉平衡、振動小、效率高、壽命長等特點。廣泛適用于工礦企業、大型建筑物，賓館酒樓等室內通風換氣。
風機安裝使用注意事項
1、風機安裝時，應先檢查各零件連接是否牢固，轉動是否靈活等，并要檢查機殼內有無雜物。
2、風機與基礎結合面、進出口風管連接時，應調整自然吻合，不得強行連接，絕不允許風管的重量集中在機殼上，以免機殼變形影響正常運轉。風機進出口風管應用軟管連接，并注意風機的水平位置。
3、安裝后試撥葉輪轉動，檢查是否靈活，發現不妥之處應及時調整。
4、安裝完畢，各部位正常后才能進行試運轉。試運轉過程中要嚴格控制電流，不能超過額定值。為防止電機因過載而燒毀，在風機啟動和試運轉時，必須在無荷載的情況下進行。如情況良好，逐步將閥門開啟到規定工況為止。
風機維護工作制度
1、風機必須專人使用，專人維修。
2、風機不許帶病運行。
3、定期清除風機內部的灰塵，特別是葉輪上的灰塵、污垢等雜質，以防止銹蝕和失衡。
4、風機維修必須強調首先斷電停車。
5、除每次拆修后應更換潤滑油外，正常情況下3-6月更換一次潤滑油。



9-19A、D高壓離心通風機（A型隔離式耐高溫9-19）

9-19不銹鋼防腐耐高溫高壓離心通風機

B9-19高壓防爆風機

9－19、9－26型離心通風機，一般采用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性不自然、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m。
性能特點：
  1、9-19系列高壓離心通風機是國家經委和機電部推廣的節能風機產品；
  2、輸送物料、空氣及無腐蝕性不自燃、不含粘性物質的氣體；
  3、輸送的介質溫度不超過80℃、所含塵土及硬質顆粒不大于150mg/3。
適用范圍：
 適用于一般鍛冶、玻璃、陶瓷、電鍍、蓄電池等行業的高壓強制通風和糧食、飼料、礦粉、塑料等加工行業的物料輸送。
產品細節：
本通風機為單吸入式，有№3.15,3.55,4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成    0°、45°、90°、135°、180°、225°共六種角度。常規旋向為右旋90度。風機的傳動方式為A式（№3.15～6.3）和D式（№7.1～16）兩種。常規為右旋90度?！?.15～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。葉輪：9－19型風機葉片為12片，9－26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平穩。機殼：用普通鋼板焊接成蝸殼型整體。進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。

 CF-11低噪音多翼離心式通風機

CF-11外轉子離心風機

CF-11系列多翼式低噪聲離心通風機具有噪聲低、效率高、流量大等特點，并且設計新穎，占用面積小，易于安裝，靈活使用等特點，適用于現代化環境要求，是高級建筑、賓館、廠礦、船舶及地下室等場所排風排塵、調節空氣的理想設備。

CZR離心式中壓臺灣鼓風機

CZ低噪音中壓吹風機

臺灣鼓風機的介紹
1、 臺灣式鼓風機是一種新型風機，具有風量大、噪聲低、體積小運轉平衡，最大優點就是風門可以調節，通過調節風門來改變風量的大小，靈活運轉、效率高。
2、 根據產品型號可以分為：2寸、2.5寸、3寸等，可訂造110v、220v、380v、230v等電源電壓及各種制式插頭（英式、美式、法式、、、、、）
臺灣鼓風機的用途
  注意事項
1.正確安裝，使用，維護產品。正確使用可以使產品表現優越的性能，保證使用壽命。
2.拆開包裝后，請檢查各部件是否完整無損，如有任何問題，請立即聯系經銷商。
3.如在使用過程中出現故障，請勿隨意拆卸，找專業人士檢修。
4.使用要求：電壓，頻率保持穩定，電容可以在一定程度上增強產品對環境的適應。
5.在移動，維護和清潔前請關掉電源，移動時請覆蓋保護包裝。確保產品遠離兒童與非專業人士，以保證安全。
6.避免日曬，雨淋，受潮等環境。清潔維護后，請確保所有部件干燥無水份遺留。
7.為了防止起火，請誤在本產品旁放置汽油，酒精等易燃品。
8.安裝時請不要靠近主開關，但是要在附近安裝單獨的點換開關，以便有事故即使斷電。
9.為確保風機正常運轉，請注意管道通暢。
臺灣鼓風機的結構性能
1、外殼和葉輪是由鋁金壓鑄而成
2、 重量輕、結構強、風量大、壓力高
3、 結構簡單、并且攜帶方便，帶有提手可以隨意挪動
Y5-47(C)型鍋爐離心風機、YW5-47風冷耐高溫小型鍋爐引風機

Y5-47型鍋爐離心引風機具有噪聲低、結構簡單、靈活調節風量、風向的特點，適用于燃用各種媒質并配有消煙除塵裝置的工業鍋爐。輸送氣體溫度≦250℃。該風機傳動方式有C式和D式兩種，帶水冷整體軸承座和風量調節門。如選用減振器，用戶可直接將風機放置在水泥地平面上，而無需地腳螺栓，易于安裝調試。
此鍋爐引風機.廣泛用于小型鍋爐引風、排灰塵引風.風機運轉是起到火力加大.把鍋爐里的煙氣引出來.上電機這面有固定螺絲.把螺絲取下.連電機.葉子.連接盤全部取下.這起到修理.保樣.清理灰塵等方便.不用把殼拆下.風機葉子用2-3個厚鋼板做.葉輪5-8片.殼厚3個.進風口法蘭.直口,出風口也可加法蘭,直口.風機可長時間連續運轉,對電機,引風沒關系.因為風機里的葉輪是斜度.灰塵上不了葉輪.風機輸送熱氣150-200度高溫。

CF4-82低噪音廚房專用離心式通風機

性能簡介：
  1、CF4-82型系列產品均為A式傳動，電機固定在機殼側板上，不需另作支架，結構緊湊，便于安裝擺放而且整齊美觀，出風口調整方便；
  2、采用平板葉片，能有效地減少葉片上的油污；同時有利于清洗保養；
  3、進風口有降噪裝置，比同機號4-72型風機噪聲低。
適用范圍：
 專為廚房排油煙而設計，也可用于一般通風換氣。

 HTFC(DGF)低噪聲通風排煙兩用柜式離心風機

HTFC(DT)系列消防通風(兩用)低噪聲柜式離心風機,具有耐高溫,性能優良,結構新穎緊湊,振動小,重量輕,安裝使用方便等優點,是賓館,飯店,禮堂,影劇院,地下室,廠礦企業,辦公樓等場所通風排煙的理想產品,HTFC柜式新風機是高層建筑用柜式風機的更新?lián)Q代產品,現已暢銷全國各地,深受用戶好評.

HTFC(DT)系列消防通風(兩用)低噪聲柜式風機特點
1,THFC柜式風機緊湊美觀,風機箱體采用框架,箱板拼裝設計.柜式風機框架采用國內先進的金屬冷彎成形機組一次拉伸而成,箱板為復式板結構,內層為消聲材料,進一步降低噪聲.
2.THFC柜式風機提供不同的進出口方向,以滿足用戶不同的安裝需求.采用模具化生產,尺寸精度高,拆散后可組裝
3.HTFC柜式風機主要部件在消化,吸收美國LAU工業公司產品的基礎上,全部采用模具化生產.為多翼強前彎葉片葉輪,具有效率高,噪聲低,風量大,運行平穩,質量穩定,經久耐用等特點.THFC柜式風機蝸殼采用優質鍍鋅板,機械化生產.
4.HTFC柜式風機分為A型和B型兩種類型,A型電機裝在箱體外,用于消防排煙;B型電機裝在箱體內,用于通風換氣
5.A型柜式風機電機裝在箱體外,同高溫排煙系列隔離分開,確保風機在300℃高溫情況下,連續運行60分鐘以上,經"國家固定滅火系統和耐火構件質檢中心"檢測合格,其性能達到國內領先水平.
6.若用戶需大風量柜式風機時,本廠可生產并聯式消防通風(兩用)低噪聲柜式離心風機.

4-68型離心通風機

風機的用途
   4-68型離心通風機(以下簡稱風機)可作為一般通風換氣，其使用條件如下：
    1.應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸人氣體，也可用作輸出氣體。
    2.輸送氣體的種類：空氣和其他不自燃的，對人體無害的，對鋼鐵材料無腐蝕性的氣體。
    3.氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克位方。
    4.氣體的溫度：不得超過80℃。
風機的型式
    1.本風機制成單吸入，機號有：NO2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。
    2.每種風機又可制成順旋轉或逆旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為順旋風機，以“順”表示，按逆時針方向旋轉，稱為逆旋轉風機，以“逆”表
    3.風機的出口位置，以機殼的出風口角度表示。“順”、“逆”均可制成o°，45°，90°，135°，180°，225°共六種角度。
    4.風機的傳動方式：有A、B、C、D四種，N02．8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用B35型)；N06．3—12．
    5.采用懸臂支承裝置，又分為c式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；NO16、20則為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
主要組成部分的結構特征
   4-68型風機的NO2.8—5主要由葉輪、機殼、進風口等部分配直聯電動機組成.NO6.3-20。除上述部分外還有傳動部分。
    1．葉輪：由12片后傾翼形葉片焊接于弧錐型的輪蓋與平板型的輪盤中間。均用鋼板制造，并經過靜動平衡校正，空氣性能良好，效率高，運轉平穩。
    2．機殼：機殼是普通鋼板焊接而成的蝸形體，機殼作成兩種不同型式，NO2.8-12．5機殼作成整體，不能拆開。N016、20機殼作成三開式，除沿中分水平面分為兩牛外，上半部再沿垂直中心線分為兩半，用螺栓連接。

9-26 型離心通風機

用 途
9-26 型離心通風機，一般用于鍛冶爐、玻璃、電鍍、陶瓷、蓄電池、無線電等行業高壓強制通風，并可廣泛用于糧食、飼料、礦粉等加工行業的物料輸送，也適合用于紙箱機械設備、鋼化玻璃設備等配套使用。輸送的介質為空氣和其它不自燃、對人體無害、無腐蝕性氣體，氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，一般通風換氣時使用溫度不得超過 80οC。
9-26 型離心通風機可采用 316 不銹鋼材質， 用于輸送腐蝕氣體或高溫氣體≤500℃其性能與尺寸相同。
型 式
本通風機為單吸入式。主要有№3.5、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16 共13 個機號。通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。風機的出口位置以機殼的出風口角度表示。“左” 、 “右”均可制成 0°、45°、90°、135°、180°、、255°共 6 種角度。風機的傳動方式為 A式(№4～6.3)和 D式(№7.1～16)兩種。
結構特點
№4～6.3 主要由葉輪、機殼、進風口、支架等組成；№7.1～16 主要由葉輪、機殼、進風口、支架、傳動組等組成。
葉輪：9-26型風機葉片為 12 片。均屬前向彎曲葉片。帶無葉擴壓器與輪盤和輪蓋焊接而成，并經靜、動平衡校正，具有良好的空氣動力性能，運轉平衡。
機殼：采用優質鋼板焊接而成的蝸形殼整體，機殼蝸舌部采用新型消聲結構，具有良好的消聲效果，可按照用戶的要求采用不銹鋼制作。

C4-73-11型離心通風機

用途
C4-73-11型離心通風機為排送含有塵埃，木質碎屑，細碎纖維等氣體的專用設備，也可作為一般通風用。（如排送硬質顆粒時必須在風機進口前加除塵裝置）。
風機的結構形式
C4-73-11型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
葉輪部分由12個后傾的機翼形葉片，曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳鋼板制造，整個葉輪經過動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
機殼做成整體，葉輪的安裝，拆卸由機殼的一側進行。
進風口做成整體，裝于風機的側面。與軸平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。風機可制成右旋轉和左旋轉兩種形式。從皮帶輪一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針旋轉，稱為左旋轉風機，以“左”表示。
風機的出口位置，以機殼的出口角度表示，調節范圍在0度—225度之間，間隔45度。出廠時均做成一種形式，使用單位根據需要再安裝成所要求的角度。訂貨可不需注明。
風機采用三角皮帶傳動，如用戶在壓力與流量上有改變的要求時，可根據性能表上的規定自行調整。

11-62A型高效節能低噪聲離心式通風機

11-62A、E型低噪聲多翼離心式通風機是我廠為適應日益發展的凈化工業及環保降噪的需要爾設計制作的，風機在設計時采用噪音、效率等各項氣動參數的多目標優化設計方法，實現了整體的最佳性能匹配。 具有良好的氣動性能，葉輪及皮帶輪均經嚴格的靜、動平衡校正，故運轉平穩、噪聲低、流量達、振動小、壽命廠等特點。
廣泛適用于單位食堂、賓館酒樓、飲食店等公共場所的廚房排風、抽油煙或通風換氣之用，并適宜在糧食機械、化工機械、塑料機械等生產設備上使用。用途廣泛，適應性強。

C6-48型排塵離心通風機

用途
C6-48型排塵離心通風機適用于排送含有木質碎屑、纖維和塵土等空氣混合物。
形式
通風機又可制成右旋轉和左旋轉兩種形式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。 風機的出口位置以機殼的出風口角度表示。“左”“右”均可制成0、45、90、135、l 80、225度共6種角度。
結構
風機要風機主要由葉輪、機殼、進風口、傳動組等組成： l）葉輪有10片材料為Q235A的后傾圓弧葉片．焊接于弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正．故運轉平穩。 2)機殼用普通鋼板焊接成蝸形殼整體。 3)進風口作為收斂式流線形的整體結構，用螺栓固定在機殼入口側。 4)傳動組由主軸、軸承箱、帶輪等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用軸承潤滑脂潤滑。



 4-79離心式通風機

6-30鍋爐離心通風機

6-30糧食棉花輸送離心通風機

DF-E空調風機

FC6-48E紡織排塵通風機

G4-73D鍋爐離心引風機

KDF5-58E離心通風機

KDF5-58E離心通風機1

Y6-30鍋爐離心引風機

Y6-41-11鍋爐離心引風機

小型工頻風機

小型外轉子風機



1．風機劇烈振動
①風機軸與電機軸不同心，皮帶輪槽錯位；
②機殼或進風口與葉輪磨擦；
③基礎的剛度不夠或不牢固；
④葉輪鉚釘松動或葉輪變形；
⑤葉輪軸盤孔與軸配合松動；
⑥機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
⑦風機進、出口管道安裝不良，產生共振；
⑧葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
1．  軸承升溫過高
①軸承箱劇烈振動；
②潤滑劑質量不良，變質或含有灰塵，砂粒、污垢等雜質或填充量不足；
③軸承箱蓋、座聯接螺栓之緊力過大或過小；
④軸與滾動軸承安裝歪斜、前后兩軸承不同心；
    ⑤滾動軸承損壞或軸彎曲。
3．電機電流過大和溫升過高
①開車時進、出氣管道閘門未開；
②電機輸入電壓低或電源單相斷電；
③受軸承箱劇烈振動的影響；
④主軸轉速超過額定值。
安裝于使用方法
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入、遺留的工具和雜物。在一些結合面上為了防止生銹、減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上。并注意保證風機的水平位置。
安裝要求：
1．按圖紙所示的位置與尺寸安裝，為確保高效率特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
2．安裝后試拔傳動組，檢查是否有過緊或與固定部分碰撞現象。
3．全部安裝完畢，總檢合格后，才能進行風機的試運轉。

為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出閥門稍開）的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
風機的操作：
（1）風機啟動前，應進行下列準備工作：
a．  將進風閥門關閉，出風閥門稍開。
b．  檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。
（2）風機啟動后，達到正常轉速時，應在運轉過程中，經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊，軸承溫升迅速上升等現象時，則必須緊急停車。

1．  風機維護工作注意事項：
    ①只有風機設備完全正常的情況下方可運轉。
②如風機設備在檢修后開動時，則需注意風機各部位是否正常。
③定期清除風機內部積灰、污垢等雜質，并防止生銹。
    ④為確保人身安全，風機的維護必須在停車時進行。
2．風機正常運轉的注意事項：
    ①在風機開車、停車或運轉過程中，如發現不正?，F(xiàn)象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障應立即停車檢修。
②除每次檢修應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。

四、風機檢查與維護

（一）、風機的安裝和使用
   安裝前：應對風機各部件進行全面檢查，各部件聯接是否牢固，傳動部件是否運轉靈活。
   安裝時：風機進、出口管道聯接應調整使之自然吻合，不得強行聯接，必要時可采用軟聯接。
   安裝后：1）應手動盤車，檢查風機是否運轉靈活，有無碰撞現象，方可試運轉。
            2）為了防止電機過載燒毀，風機啟動時必須在無載荷情況下啟動，如情況良好逐漸增大載荷。
   風機的操作：
            1）風機啟動前應將進氣口關閉。
            2）檢查風機各部位是否正常。
            3）風機在規定載荷下運轉一段時間后，應檢查軸承溫度是否正常。當軸承溫度無特殊要求時，軸承溫升一般不得高于環境溫度40℃。軸承部位的振動速度有效值Vrms≤7.1mm/s。如發現有劇烈振動、撞擊，軸承溫升迅速上升等現象時必須緊急停車。

（二）、風機的維護與故障排除

    1．風機維護工作中的注意項目：
   ①風機只有在完全正常情況下方可運轉。
   ②如果風機在維修后開動時，則需注意風機各部位是否正常。
   ③定期清除風機內部積灰、圬垢等雜質，隨時檢查皮帶松緊度，防止皮帶打滑。
   ④風機的維護必須在停車時進行。
   ⑤風機運轉過程中，如發現不正?，F(xiàn)象時，應立即停車，進行檢查。
   ⑥除每次拆修后應更換潤滑脂外，正常情況下每六個月更換一次潤滑脂。

2．風機主要故障及產生的原因：

   ①風機振動劇烈
    a.機殼或進風口與葉輪摩擦；
    b.葉輪鉚釘松動或變形；
    c.風機進、出氣口管道安裝不良，產生共振；
    d.葉片有積灰、污垢；葉片磨損；葉輪變形；軸彎曲使轉子產生不平衡。
    e.兩個皮帶輪位置沒有對正。聯軸器安裝不正確，聯軸器兩邊中心沒有對正；聯軸器工作一段時間后，位置變化；聯軸器的彈性元件變形過大、磨損過大。

②軸承溫升過高
a.軸承箱振動劇烈；
b.軸承損壞或軸彎曲；
c.潤滑脂質量不良或含雜質。
d.軸承缺油或軸承加油過量。

③電機電流過大和溫升過高
a.開機時進、出口管道未關嚴；
b.輸入電壓過低或電源單相斷電；
c.主軸轉速超過額定值；
d.輸入介質密度過大或溫度過低。
e.電機軸承損壞；軸承缺油或加油過量。
f.系統發生變化，導致風機負載變大，電機負載變大。
