一、安全注意事項

1、本設備須有良好的接地。

2、本設備工作電壓為AC 220V/50HZ，切勿接入其他電壓電網，否則會使設備無法正常工作或燒毀控制箱內部電器。

3、本設備控制箱內部有電，非專業人員不得擅自打開，以免有觸電危險。

二、產品概述

本產品主要針對各種金屬產品圓周焊接的一種輔助設備。它主要是將規則圓周焊的產品以?shī)A具固定于轉盤的盤面同一圓心上，再配以焊接設備而進行圓周焊接。本機操作簡單，穩定性能好，移動方便，是圓周焊的理想設備。

三、產品主要技術參數

四、設備的結構及工作原理

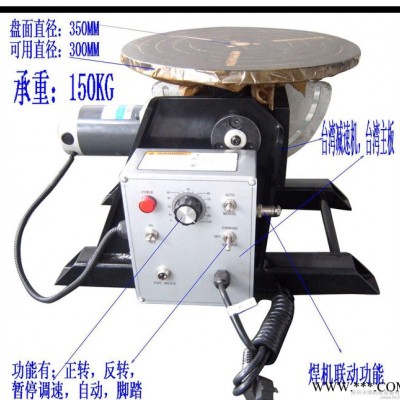

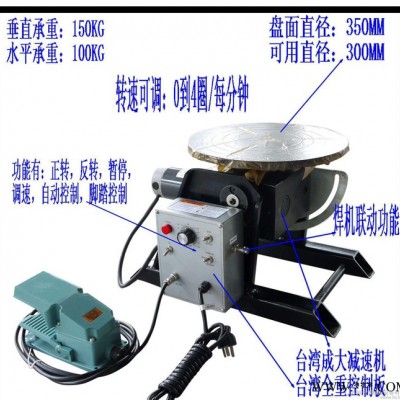

本機主要以電器控制箱、左右側板、法蘭盤、驅動箱體、蝸輪蝸桿、手動鎖緊裝置、驅動馬達、減速機、接地裝置幾個主要部分組成。

1、本機采用臺灣進口的直流馬達（具剎車功能），無慣性定位的問題。

2、本機轉盤軸心采用中心軸承孔設計

3、盤面采用球墨鑄鐵，具有不變形、中間配有裝夾具時用的卡槽。

4、本機盤面傾斜機構采用蝸輪蝸桿設計，角度調整容易，傾斜角度準確。

5、接地組采用銅合金碳刷組成，使焊接時不易斷弧。

五、產品安裝與調試

1、本機兩側板底部配有四個螺絲定位孔。

2、將本機接地銅塊與焊機母材線確實接牢。

3、檢查電源入力是否和本設備標示電壓一致，確定后，再將所焊工件固定于盤面，確保產品的同心度，調整焊槍及所焊接工件對應位置。

4、根據工件所需焊接角度，將盤面用手輪調節至所需角度。

5、調整完位置后，將焊機連動線一端與控制箱連接，另一端與焊機開關控制部分連接，再接通電源方可進行焊接。

六、產品的操作與使用

（1）電源指示燈（2）焊接速度     （3）自動/手動開關

（4）電源開關 （5）正轉/停止/反轉（6）腳踏開關（7）電源入力

1、電源指示燈

電源指示燈，指示電源入力；

2、焊接速度

速度調整VR，調節VR可調整轉盤速度；

3、自動/手動開關

自動，即自動旋轉；手動，踩下腳踏旋轉，放開腳踏停止；

4、電源開關

控制電源入力，“ON”為運行“OFF”為停止。

5、正轉/停止/反轉

控制設備順時針運行或停止或逆時針旋轉；

6、腳踏開關

連接腳踏開關，在“手動”時腳踏有效；

7、電源入力

需可靠接地。

七、電氣規格表

八、故障及排除

 九。本設備保修一年，并永久售后服務。
