空氣消耗量	4.5gpm
驅動方式	氣動
性能	耐磨,耐腐蝕
用途	隔膜泵
品牌	伽利略
型號	QBK40

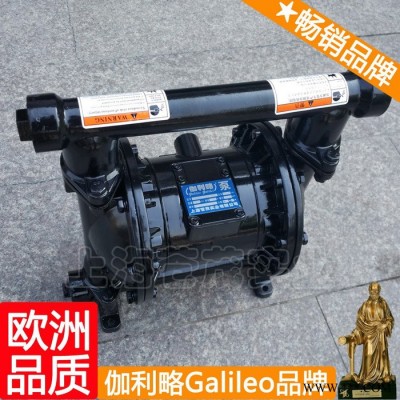

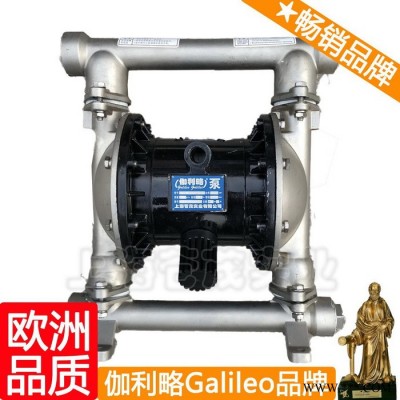

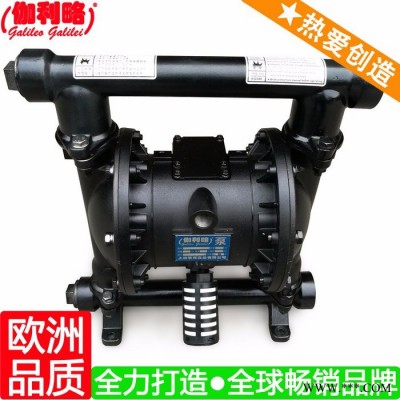

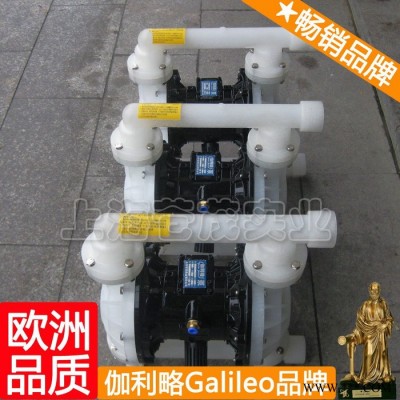

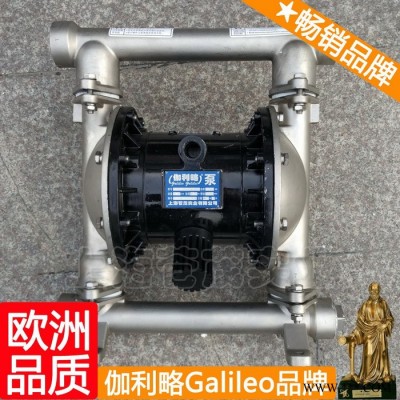

【QBYQBK氣動隔膜泵】產品概述：

伽利略Galileo氣動隔膜泵是一種輸送機械，采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。材質:鋁合金、鑄鐵、不銹鋼、塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

【QBYQBK氣動隔膜泵】型號意義：



【QBYQBK氣動隔膜泵】性能參數：



材質有：鑄鋼鑄鋼四氟鋁合金鋁合金 四氟不銹鋼材質304不銹鋼材質304四氟不銹鋼材質316不銹鋼材質316四氟不銹鋼材質316L不銹鋼材質316L四氟工程塑料工程塑料四氟全氟（請根據用戶使用介質選擇合適的材質）
【QBYQBK氣動隔膜泵】產品特點：

1、不需灌引水，吸程高達5米，揚程達70米，出口壓力≧0.8Mpa
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電，在易燃、易爆場所使用安全可靠
6、可以浸沒在介質中工作
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；

【QBYQBK氣動隔膜泵】主要用途：

  1、泵吸油漆、樹膠、顏料。
  2、粘合劑和膠水、全部種類可用泵吸取。
  3、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
  4、各種瓦、瓷、磚器及陶器釉漿。
  5、油井鉆好后，用泵吸沉積物及灌漿。
  6、泵吸各種乳劑和填料。
  7、泵吸各種污水。
  8、用泵為油輪，駁船清倉吸取倉內污水。
  9、啤酒花及發酵粉稀漿、糖漿、糖密。
  10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
  11、各種橡膠漿。
  12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
  13、各種劇毒、易燃、易揮發液體。
  14、各種強酸、強堿、強腐蝕液體。
  15、各種高溫液體最高可耐150℃。
  16、作為各種固液體分離設備的前級送壓裝置

【QBYQBK氣動隔膜泵】產品結構圖：

1	進  氣  口	4	圓  球	7	連  桿	10	泵進口
2	配氣閥體	5	球  座	8	連桿銅套	11	排氣口
3	配  氣  閥	6	隔  膜	9	中間支架

【QBYQBK氣動隔膜泵】泵體材料代號：

泵體材料	代號	泵體材料	代號
鋁合金	L	不銹鋼	B
鑄鐵	Z	襯膠	ZCJ
工程塑料	S	襯氟	ZCF

【QBYQBK氣動隔膜泵】隔膜材料代號：

隔膜材料	代號	隔膜材料	代號
丁晴橡膠	NBR	氯丁橡膠	CR
氟橡膠	F	四氟橡膠	F46
乙丙橡膠	EPDM

【QBYQBK氣動隔膜泵】膜片材料選擇：

注:★－有 ∕－無 三、幾種隔膜材料特性

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△



【QBYQBK氣動隔膜泵】安裝尺寸圖：

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，QBY型鑄鐵氣動隔膜泵性能參數、QBY型鑄鐵氣動隔膜泵使用場合、QBY型鑄鐵氣動隔膜泵材質要求、QBY型鑄鐵氣動隔膜泵結構、QBY型鑄鐵氣動隔膜泵安裝尺寸以及QBY型鑄鐵氣動隔膜泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。

木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。

上海蒼茂實業為一般納稅人，能開17%增值稅專用發票及增值稅普通票，如需開票請聯系客服。

售后服務承諾

1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。

2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.上海蒼茂實業本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以最低成本價對設備進行維護。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
