JP4系列伺服壓力

更新時間：2015-05-29  作者：世嘆電子


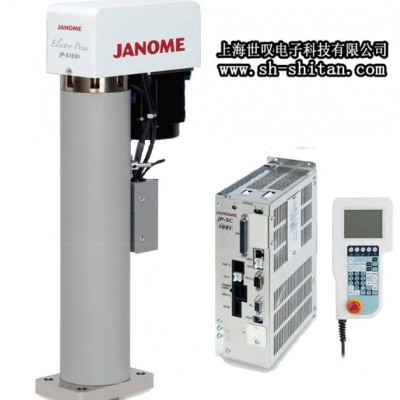

1.   JP4系列 伺服壓力機主要參數功能特點：
1）產品規格

加壓能力：	0.5kN～120kN?
種類：	單元型、標準單機型，頭型
可對應無塵室：	0.5kN/1kN/2kN/5kN/10kN/20kN/30kN/50kN
壓頭行程：	80mm(0.5kN/1kN/2kN) 100mm(5kN/10kN/15kN) 200mm(20kN/30kN/50kN/80kN/120kN)
長行程：	150mm(5kN/10kN/15kN)  400mm(20kN/30kN/50kN/80kN)
短行程：	25mm(10kN)

2）低碳環保能耗低
能耗僅占油壓機、氣壓機的1/4～1/5
3）單元型控制器小巧占用空間小
可選擇標準尺寸或小型尺寸
4）操作畫面簡單易用
采用對話式操作畫面，簡單易懂，沒有任何基礎的現場操作人員30分鐘就可以簡單操作，
    人員的頻繁離職導致的新人教育也變得非常簡單了。
5）支持8種語言
支持中文（簡體字）、日語、英語、法語、西班牙語、意大利語、德語、韓語、共8種語
6）顯示單位切換功能
mm/inch/、N/kgf/Lbf
7）豐富的驅動控制模式，可以滿足99.9%的客戶應用需求
【１段驅動】
① 一定速度?設定位置停止
② 一定速度?設定壓力停止
③ 一定速度?設定距離驅動
④ 一定速度?突變壓力停止
⑤ 一定速度?增分壓力停止
⑥ 一定壓力?設定時間驅動
⑦ 一定壓力?設定位置停止
⑧ 一定壓力?設定距離驅動
【２段驅動】
⑨ ２段階?PP （位置停止、位置停止）
⑩ ２段階?DD （距離驅動、距離驅動）
? ２段階?LL （壓力停止、壓力停止）
? ２段階?PL （位置停止、壓力停止）
? ２段階?DL （距離驅動、壓力停止）
? ２段階?LP （壓力停止、位置停止）
? ２段階?LD （壓力停止、距離驅動）
? ２段階?FD （突變壓力停止、距離驅動）
? ２段階?FI （突變壓力停止、增分壓力停止）
8）豐富的判定模式功能，可自動判斷并報告
   ① 位置判定?開始點
② 壓力判定?位置范圍
③ 壓力判定?距離范圍
④ 壓力(采樣)?位置范圍
⑤ 壓力(采樣)?距離范圍
⑥ 速度判定?時間范圍
⑦ 速度判定?位置范圍
⑧ 速度判定?距離范圍
⑨ 速度(采樣)?時間范圍
⑩ 速度(采樣)?位置范圍
? 速度(采樣)?距離范圍
? 距離判定?停止點
? 位置判定?停止點
? 壓力判定?停止點
? 時間判定?停止點
? 壓力判定?停止中
? 壓力差判定?停止后
? 壓力和判定?停止后
? 位置(距離)差判定?停止后
? 位置(距離)和判定?停止后
9）可以跟電腦連接通信
可通過PC軟件保存每次壓裝數據
可顯示每次壓裝數據的力位移曲線
可通過電腦編程
可通過電腦保存編程數據
注意：JP4系列伺服壓力機跟JPS系列伺服壓力機是不同的詳細見JPS伺服壓力機
10）PC軟件：TaS（Teaching and Sampling）系統JP Designer示教數據的接收/編輯/編輯后的發送---“此功能非常有用，請您詳細讀下面的功能”
■通過JP Designer軟件我們可以將伺服壓力機數據讀入到電腦
■舉個例子：此時您可能讀到了100組重疊的壓裝數據力位移曲線，其中90個是OK良品，10個是NG不良品
■根據這個重疊曲線我們很容易做出一個，OK和NG判斷條件設定，超出了我們需要的良品范圍我們可以讓他報警或做記錄處理。
■將數據重新編輯好后保存到電腦，再次發送到伺服壓力機，好了我們現在可以放心的生產了。。。


JP Sampler（可選）運行結果數據的接收和保存
■顯示運行結果數據（質量管理用數據）列表
■編制并顯示基于結果數據的CPK（工序能力指數）數據
■顯示運行結果數據（時間序列數據）的圖表
■采樣示數據的條件
■從最多20臺壓機收集運行結果數據
JP采樣器 顯示器畫面


JP Reporter對所保存的運轉結果數據進行分析并編制報告
■顯示質量管理數據列表。
■顯示基于結果數據的CPK（工序能力指數）的數值
■顯示判斷值、結束壓力值、結束位置的度數分布（直方圖）
■顯示時間序列結果數據的圖表
■顯示基于結果數據的CPK圖表

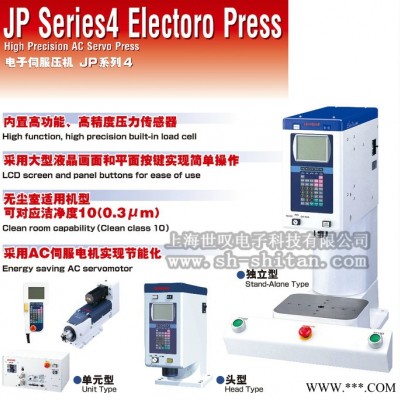

	單元型
	壓頭行程			安裝		控制箱		可對應無塵車間＊１
	標準	長行程	短行程	標準	安裝法蘭	標準	小型
JPU-054?(0.5kN)	80	-	-	○	○	○	○	○
JPU-104 (1kN)	80	-	-	○	○	○	○	○
JPU-204 (2kN)	80	-	-	○	○	○	○	○
JPU-504 (5kN)	100	150	-	○	○	○	○	○
JPU-1004 (10kN)	100	150	25	○	○	○	○	○
JPU-1504 (15kN)	100	150	-	○	○	○	○	-
JPU-2004 (20kN)	200	400	-	○	○	○	○	○
JPU-3004 (30kN)	200	400	-	○	○	○	○	○
JPU-5004 (50kN)	200	400	-	○	○	○	○	○
JPU-8004 (80kN)	200	400	-	○	○	○	○	-
JPU-12004 (120kN)	200	-	-	○	○	○	-	-




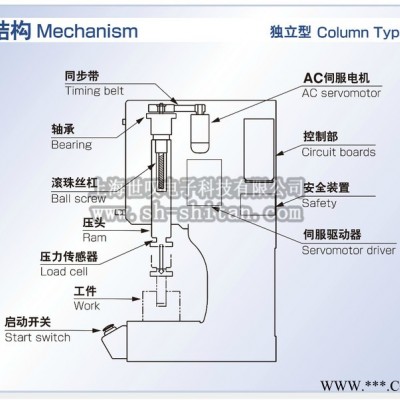

	標準單機型				頭型
	壓頭行程		可對應無塵 車間＊１	靜音＊２	壓頭行程		可對應無塵 車間＊１
	標準	長行程			標準	長行程
JP-054?(0.5kN)	80	-	○	○	80	-	○
JP-104 (1kN)	80	-	○	○	80	-	○
JP-204 (2kN)	80	-	○	○	80	-	○
JP-504 (5kN)	100	150	○	○	100	150	○
JP-1004 (10kN)	100	150	○	○	100	150	○
JP-1504 (15kN)	100	150	-	○	100	150	-
JP-2004 (20kN)	200	-	-	○	200	-	-
JP-3004 (30kN)	200	-	○	○	200	-	○
JP-5004 (50kN)	200	-	○	○	200	-	○

注意
＊１ 可對應無塵車間的機型的標配包括了沖程、安裝、控制箱
＊２靜音規格的標配為沖壓沖程

型號的讀法


（１）		（２）		（３）
種類		加壓能力		種類
單元型	U	0.5kN	05	標準	-
單元法蘭型	UF	1kN	10	長行程式	L
控制箱	B	2kN	20	短行程式	S
小型控制箱	BC	5kN	50	可對應無塵車間的機型	CL
標準單機型	-	10kN	100
頭型	H	15kN	150
		20kN	200
		30kN	300
		50kN	500
		80kN	800
		120kN	1200

80kN、120kN僅有單元型。

		JPU/JP/JPH -054(CL)	JPU/JP/JPH -104(CL)	JPU/JP/JPH -204(CL)	JPU/JP/JPH -504(L/CL)	JPU/JP/JPH -1004(L/CL) JPU-1004S	JPU/JP/JPH -1504(L)
最大加壓能力(kN)		0.5	1	2	5	10	15
壓頭行程		80	80	80	100 (L：150)	100 (L：150) (S：25)	100 （L：150）
壓頭速度（mm/sec）	快進/上升時 （最大）＊１	166	166	166	166	166	100
位置重復精度＊２		±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
尺寸 W×D×H （電纜突起部分除外）	單元型	118×415×213			146×495×250 (L：146×570×250) (S：146×420×250)		175×497×270 （L：175×572×270）
	標準單機型	520×567×750			520×585×875 (L：520×585×950)
	頭型	282×472×470			280×505×495 （L：280×505×570)
	控制箱	398×280×198			398×280×198
	小型控制箱	150×265×275
重量	單元型	25			35（L：42）（S：32）		35 （L：42）
	標準單機型	100			160（L：170）
	頭型	80			100（L：110）
	控制箱	13			13
	小型控制箱	6.5



		JPU/JP/JPH -2004 JPU-2004(L/CL)	JPU/JP/JPH -3004(CL) JPU-3004L	JPU/JP/JPH -5004(CL) JPU-5004L	JPU-8004(L)	JPU-12004
最大加壓能力(kN)		20	30	50	80	120
壓頭行程		200 （L：400）	200 （ L：400）	200 （ L：400）	200 （ L：400）	200
壓頭速度（mm/sec）	快進/上升時 （最大） ＊１	200 （166）	300 （200）	300 （200）	200 （133）	200 （150）
位置重復精度＊２		±0.005	±0.005	±0.005	±0.005	±0.005
尺寸 W×D×H (電纜突起部分除外）	單元型	168×675×367 （L：168×955×367）	220x775x508 （L：230×1,065×508）		270×775×510 （L：270×1,065×512）	290×935×580
	標準單機型	520×813×1,236	560×985×1,315		-	-
	頭型	400×729×726	660×858×765		-	-
	控制箱	398×330×198	549×398×230		549×398×230	550×550×256
	小型控制箱	190×275×275	230×310×275			-
重量	單元型	77 （L：110）	160 （L：200）		160 （L：200）	300
	標準單機型	550	1,050		-	-
	頭型	360	650		-	-
	控制箱	14	40		40	45
	小型控制箱	8	14			-

L…長行程
S…單元型 短行程
CL…可對應無塵車間的機型
＊１快進上升時的最大速度由實際條件決定。（?）內為初始設置速度值。
＊２位置重復精度不代表能保證達到絕對精度
通用規格

驅動模式
判斷模式
編碼器	增量方式（可變更為絕對值方式）
外部接口	RS-232C 1ch （9 針/雄頭） COM1
外部輸入輸出	I/O-SYS?輸入17點、輸出16點
電源電壓	三相/單相 180～250V 但是，20kN以上的機種只配備三相電源。
周圍溫度	0～40℃
相對濕度	20～90％（無結露）
防護等級	IP40 但是，小型控制器的防護等級為IP20

●本公司可能不經預告而對規格進行變更。
標配附屬品

單元型	I/O-S連接器 I/O-SYS連接器（注：不包括連接線） 開關盒用短路連接器（注：不包括連接線） 主體與控制箱之間的連接線（線長３m） 使用說明書（CD-ROM）
標準單機型	I/O-S連接器 I/O-SYS連接器（注：不包括連接線） 使用說明書（CD-ROM）
頭型	I/O-S連接器 I/O-SYS連接器（注：不包括連接線） 開關盒用短路連接器（注：不包括連接線） 使用說明書（CD-ROM）

選購件
專用PC軟件：JP TaS 系統（Windows? 7/ Windows? 8 內存容量512MB以上）
開關盒（連接線2m）
單元型專用監控盒
·         可對應以太網
·         壓力傳感器輸出
·         編碼器輸出
·         主體與控制箱之間的連接線（線長5m）
·         I/O-SYS線纜 5m
※如需要小型控制箱時，請另行咨詢。
