產地	中國
是否進口	否
芯數	1
護套材質	PE,PVC
電線最大外徑	150（mm）
絕緣厚度	5.5（mm）
標稱截面	2500（mm）
用途	架空高壓線改為地埋電纜
線芯材質	裸銅線
產品認證	ISO9001-2000
電壓等級	高壓電纜 (110千伏以上)
絕緣材料	其他
物料編號	1200
凈重	2500
額定電壓	64/110kV
顏色	黑色
每卷長度	1000
是否跨境貨源	否
品牌	其他
型號	ZR YJLW02 03-Z 1X2500

本次選用以下信息中的：66KV,110KV,220KV作為本次供應的電力電纜介紹。我司供應主打高壓超高壓電力電纜及配件，歡迎來電咨詢。

一、電力電纜的基本類型

1、按絕緣材料分類：

1.1油浸紙絕緣電纜：黏性油浸紙絕緣電纜，不滴流油浸紙絕緣電纜；

1.2擠包絕緣電力電纜：交聯聚乙烯絕緣電纜，聚氯乙烯、聚乙烯（PVC）絕緣電纜，橡膠絕緣電纜；

2、按電壓等級分類

1kV及以下低壓電纜、6-35kV中壓電纜（6kV、10kV、20kV、35kV）、66-220kV高壓電纜(66kV、110kV、138kV、220kV)、500kV及以上超高壓電纜。

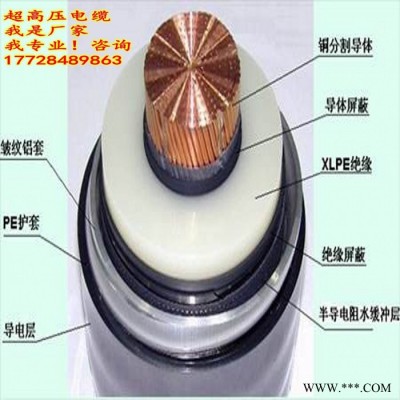

二、電纜結構組成及作用

本處以交聯聚乙烯絕緣電纜為例。

1、導體（分緊壓與非緊壓型）

導體是提供負荷電流的通路。由于電流通過導體時因?qū)w存在電阻而會產生熱，因此要根據輸送電流量選擇合適的導體，其直流電阻應符合規定值，以滿足電纜運行時的熱穩定要求。

導體是電纜工作時的高壓電極，而且其表面電場強度**大，如果局部有毛刺則該處的電場強度會更大。

緊壓型線芯作用：

a、使外表面光滑，避免引起電場集中；

b、防止擠塑半導電屏蔽層時半導電料進入線芯；

c、可有效地防止水分順線芯進入。

2、內半導電屏蔽層

內半導電屏蔽層是中高壓電纜采用的一項改善金屬電極表面電場分布的重要技術措施。

a、屏蔽層代替導體形成了光滑圓整的表面，大大改善了導體表面電場分布，具有均勻電場和降底導體表面場強的作用；

b、提高了電纜局部放電的起始放電電壓，減少局放的可能性；

c、抑制電樹枝生長；

d、熱屏障作用。

3、絕緣層

絕緣是將高壓電極與地電極可靠隔離的關鍵結構。

a、承受工作電壓及各種過電壓長期作用，因此其耐電強度與長期穩定性能是保證整個電纜完成輸電任務的**部分；

b、能耐受發熱導體的熱作用而保持應有的耐電強度。

電纜技術的進步主要是由絕緣技術的進步所決定，從生產到運行，絕大部分試驗測量項目都是針對監測絕緣的各種性能為目的的。

作為近年來廣泛使用的交聯聚乙烯絕緣（XLPE），它的主要優點是：

a、優良的電氣性能：耐電強度高（工頻擊穿強度20～30kV/mm，介損?。╰gδ≤0.0005）,介電常數?。?.3～2.5）；（注：空氣的工頻擊穿強度為1.7—2.1 kV/mm，也是局部放電起始場強）

b、耐熱性能好（連續工作溫度90℃），因而載流量較大；

c、不受落差限制。

因而，交聯聚乙烯絕緣電纜對于超高壓長距離輸電非常有利。但交聯聚乙烯絕緣（XLPE）也有明顯的缺點：

a、受雜質和氣隙及水份的影響很大，在這些缺陷處易產生局部電場集中，發生局部放電，造成不可恢復的**性損壞；

b、熱膨脹系數大，熱機械應力效應嚴重。

所以，交聯電纜的生產特別強調純凈，尤其是高壓超高壓電纜的質量更是由材料的純凈度決定的。對于交聯電纜附件，除了結構設計正確合理外，**的問題也是清潔問題，尤其是附件所涉及絕緣界面往往是電場易變的地方，一但有雜質、氣隙等，其絕緣性能會顯著下降。

4、絕緣屏蔽層（也稱外半導電層）：

保證能與絕緣層緊密接觸，克服了絕緣層與金屬屏蔽層無法緊密接觸而產生氣隙的弱點，能把氣隙屏蔽在工作場強之外，在附件制作中也普遍采用這一技術。

5、金屬屏蔽層：

a、形成工作電場的低壓電極，當局部有毛刺時也會形成電場強度很大的情況，因此也要力圖使金屬表面盡量做到光滑完整無毛刺；

b、提供電容電流及故障電流的通路，因此也有一定的截面要求。

6、內護層（僅中低壓電纜）

主要起密封保護作用

7、金屬鎧裝層（僅中低壓電纜，高壓電纜中即為金屬屏蔽層）

主要起機械保護作用，使電纜能承受一定的外力作用。

8、外護層

起密封保護作用，針對各種環境使用條件設計有相應的護層結構，如防火、防腐蝕、防生物等，可根據各種需要選擇。
