規格	M30*1.5(2)
材質	銅鍍鎳、不銹鋼
顏色	金屬本色
加工定制	是
質量執行標準	國標
質量認證	CE
阻燃性	阻燃
耐溫	-20-120
型號	PGMGNPT
產地	天津

電纜接頭使用注意事項：
在鋪設電纜的過程中，非常容易碰到的一種情況，就是線纜的長度不太容易符合需要。也就是說正常情況下，長距離的電纜鋪設需要，其實需要用不同長度的線纜進行對接而成需要的線纜長度。那么正常情況下，在進行線纜對接過程中使用到的一個接頭是哪種類型的呢？簡單來說這個用在線纜之間的電纜接頭也叫做是電纜頭，它有兩種類型的區分，一種是中間接頭、一種是終端接頭，而有關電纜接頭選擇使用的時候下面的這幾點一定要知曉。

1、類型的選擇

根據實際與需要來進行預估需要的中間接頭和終端接頭各是多少個，其實這個是有必要的。因?yàn)檫@個中間接頭和終端接頭其實是兩種類型，使用情況不是太一樣。

2、制作材質不同

制作電纜接頭的材質有三種材料類型，分別是：熱縮式、干包式和樹脂澆注式的。在使用過程中，需要結合電纜承載電流的大小來考慮材質的問題。

3、價格不同

接線頭的線芯分成了銅芯和鋁芯兩種，故而其價格也是不大相同的。

電纜接頭在電纜鋪設過程中幾乎是一個不可或缺的部分，不會因?yàn)榻泳€頭多少而去忽略這個輔助設施。事實上，因?yàn)檫@個輔助設施的存在，讓電纜接線成功后更加容易的成為一個整體去進行承載電流通過。在使用的時候要區分中間接頭和終端接頭的不同。

詳細參數說明：

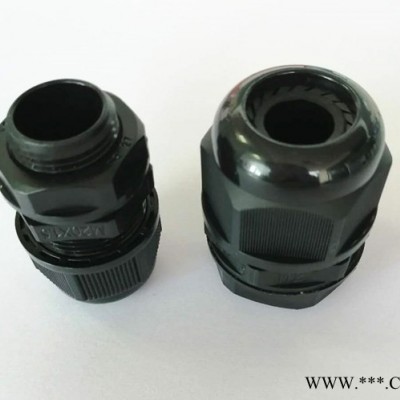

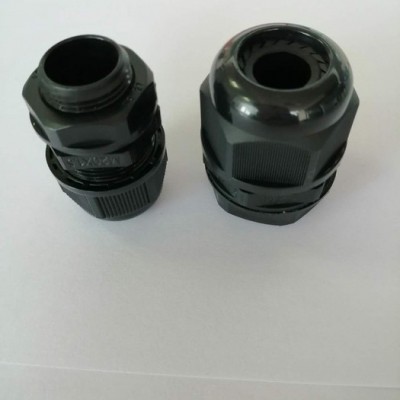

1、產品材質：可分為銅電纜接頭、不銹鋼電纜接頭、尼龍電纜接頭

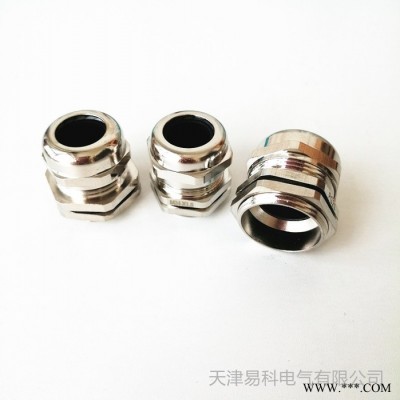

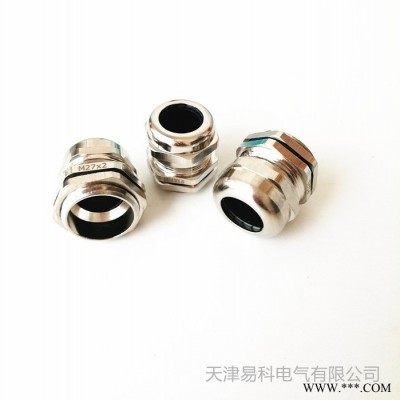

2、產品特性：特殊夾緊爪與加緊圈凹凸相扣設計，配合迫緊頭，裝配簡單，夾緊電纜范圍大，抗拉力強，防水防塵，耐腐蝕。       2、產品材質：接頭主體黃銅鍍鎳材質，夾緊件為尼龍(PA)材質，密封件和O型圈采用丁晴橡膠（NBR）制成。

 3、防護等級：IP68。工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到 80℃，短時間100℃。

4、 螺紋長度：短螺紋適合于薄型機板的開孔或有內螺紋的設備上；長螺紋適合厚型機板。也可定制加長型螺紋。

 5、使用方法：電纜接頭是電纜的配套產品，一端將電纜鎖緊，另一端接入設備。

螺紋規格公制AG  Specification of thread AG	螺紋規格PG  Specification of thread PG	螺紋規格NPT  Specification of thread AG	螺紋規格G  Specification of thread G	適用電纜  Cable range	螺紋長度GL  Thread length	接合長度H  Joint length	扳手經  Spanner diameter
M12*1.5	PG7	NPT1/4	G1/4	3-6.5	7mm	19mm	14mm
M14*1.5				4-8	7mm	19mm	18mm
M16*1.5	PG9	NPT3/8	G3/8	4-8	8mm	20mm	18mm
M18*1.5	PG11			5-10	8mm	21mm	20mm
M20*1.5	PG13.5	NPT1/2	G1/2	6-12	8mm	22mm	22mm
M22*1.5	PG16			10-14	8mm	23mm	24mm
M24*1.5				10-14	9mm	25mm	24/27mm
M25*1.5	PG19			10-14	9mm	25mm	24/27mm
M25*1.5		NPT3/4	G3/4	13-18	9mm	27mm	30mm
M27*1.5(2)				13-18	9mm	27mm	30mm
M28*1.5(2)	PG21			13-18	9mm	27mm	30mm
M30*1.5(2)				13-18	9mm	29mm	30/32mm
M32*1.5(2)	PG25			15-22	10mm	29mm	35mm
M33*1.5(2)				15-22	10mm	29mm	35mm
M36*1.5(2)	PG29	NPT1		18-25	10mm	31mm	40mm
M37*1.5(2)			G1	18-25	10mm	31mm	40mm
M40*1.5(2)				18-25	11mm	31mm	40/45mm
M40*1.5(2)				22-30	11mm	35mm	45mm
M42*1.5(2)	PG36	NPT1-1/4		22-30	11mm	35mm	45mm
M47*1.5(2)			G1-1/4	25-33	11mm	37mm	50mm
M48*1.5(2)				25-33	11mm	37mm	50mm
M50*1.5(2)	PG42	NPT1-1/2		32-38	12mm	37mm	55/57mm
M54*1.5(2)			G1-1/2	32-38	12mm	38mm	57mm
M56*1.5(2)	PG48	NPT2		32-38	12mm	38mm	57/59mm
M60*1.5(2)			G2	37-44	13mm	38mm	65mm
M63*1.5(2)				37-44	13mm	38mm	65mm
M64*1.5(2)	PG63	NPT2-1/2		37-44	13mm	38mm	65/68mm
M72*2			G2-1/2	42-52	15mm	42mm	77mm
M75*2				42-52	15mm	42mm	77mm
M80*2		NPT3		55-62	15mm	45mm	90mm
M88*2			G3	65-70	15mm	45mm	94mm
M100*2				78-84	15mm	45mm	110mm
