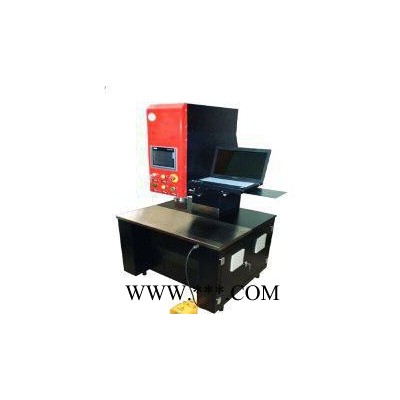

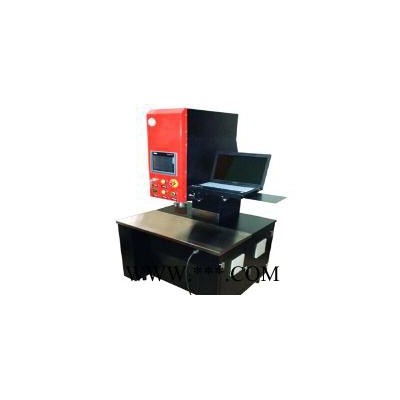

YJ-SF系列高性能連接器壓接機

產品描述

YJ-SF20、YJ-SF30、YJ-SF50系列精密連接器壓接機（中國**號：ZL201220556083.9）是可耐特公司**一代高性能精密、伺服型壓接設備。壓接過程中，該系列設備可以分多段精密控制壓接距離、壓接速度、壓接壓力，可**解決目前全球各種PCB壓接用連接器的壓接量產。該系列設備重要配件均產自德國、日本，適用于各類高速高密精密連接器的壓接裝配，亦可用于普通中低速連接器的壓接裝配。該設備沿襲繼承了YJ-25壓接機專業、高效、易用的優點，人性化、立式一體化設計，程序一鍵調用，壓頭任意旋轉等。

主要技術參數

•**大壓接力：20kN、30kN、50kN三種規格可選

•可編程3段工作壓力，并設定壓力上限與下限，范圍：50N–20~50 kN任意，超限報警；

•可編程3段工作行程：0.002~100.000mm任意

•行程編程精度：0.002mm

•重復定位精度：0.02mm

•壓接速度：0.002mm/s~100mm/s任意

•可編程2段保壓時間：001~10.000秒任意

•5種壓接工作模式任選

??2段位置控制；

??3段位置控制；

??2段純壓力控制；

??2段（位置+壓力）控制；

??3段（位置+壓力）控制；

•2種壓力曲線顯示方式：壓力-距離曲線、壓力-時間曲線；

•可編程并儲存的程序數：0前的版本共100個（0~99），V4.0及4.0后的版本為90個（0~89）；加選配功能后，程序數量不限。

•工作臺面積長940 X寬405

•實際支持的印制電路板面積：長940及以上尺寸，寬**大700、460兩種。

•電源：AC220V，2KVA、3KVA兩種。

•整機外形尺寸：高1640 X寬940 X深840

•設備重量：620、650、750三種。

選項功能

PC設備及PC側的增值功能：

•過程數據追溯、程序上傳下載、離線編程、SPC統計過程控制等。

•條碼數據的輸入并在日志中存儲；

•曲線縮放功能；

•在標配設備側，在線編程時支持上模、下模型號或編號的錄入，并可隨程序一起上傳至PC；

•在選配PC側，離線編程時，可以隨程序一起進行上下模型號或編號的新增、修改、上傳、下載等。
