1 概述

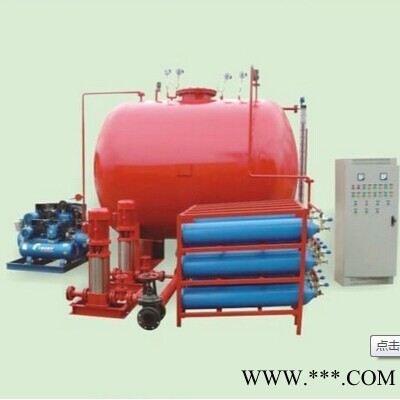

建筑消防供水常采用氣壓罐來代替高位水箱，滿足10min消防初期用水量，但往往選用普通氣壓罐要占據較大空間。DLC系列消防氣體頂壓給水設備是以GB/T50016《建筑設計防火規范》；以GA30.4《固定消防給水設備的性能要求和試驗方法 第4部分：消防氣體頂壓給水設備》、Q/IFNM 9《消防氣體頂壓給水設備》為標準生產的新型固定滅火裝置。該裝置由氣壓水罐、穩壓裝置、集裝裝置、止氣裝置、電控系統等組成，其罐體容積是普通氣壓罐的1/3~1/5，供水壓力平穩，是較理想的大型應急消防氣壓給水設備。

2 工作原理

補水泵工作時將水送至給水管網，多余的水進入氣壓罐，當液位達到設定值SN3時，穩壓水泵停止工作，此時系統壓力并未達到設定壓力值，穩壓空壓機開始運行；當壓力升至穩壓壓力上限SP2時，穩壓空壓機便停止運行。由于系統泄漏等原因造成管網壓力下降，當管網壓力下降至穩壓壓力下限SP1時，若液位探測器在設定值SN2點檢測為水，則重復穩壓空壓機運行；若液位探測器在設定值SN2點檢測不到水，則重復補水泵運行，如此周而復始。當發生火情時消防裝置投運，穩壓裝置無法維持管網壓力，當壓力降至SP3時或消防信號輸入，氣體頂壓裝置工作將氣壓罐里的水頂入消防管網，并向管網提供10min的消防用水。當液位下降到設定值SN1時，止氣裝置關閉，防止氣壓罐中的氣體進入消防管網。設備消防結束。
