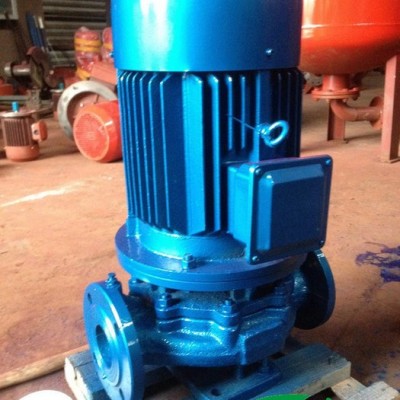

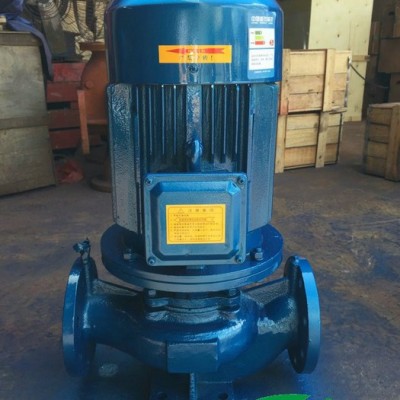

產品概述
  ISG型系列單級單吸管道離心泵是上海蓮功泵業制造有限公司科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。符合國家機械部JB/T53058-93的標準要求。產品按國際ISO2858標準設計制造。通過國家機械工業部管道泵產品統檢合格。

特點
  1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
  2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉時產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
  3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
  4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
  5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
  6、可根據管路布置的要求采用泵的豎式與橫式安裝。

 用途
  1、上海蓮功泵業制造有限公司生產的ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給供水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環，浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
  2、IRG（GRG）型立式熱水（高溫）循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG型使用溫度T＜120℃。
  3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃-120℃。
  4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為20℃-120℃。

工作條件
  1、吸入壓力≤1.0MPa，或泵系統***高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力、泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

  2、環境溫度＜40℃，相對溫度＜95%。
  3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：所使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

結構說明

＞ISG普通型結構說明 表示：1-取壓塞 2-排氣閥 3-葉輪 4-機械密封 5-擋水圈 6-電機 7-軸 8-聯體座 9-葉輪螺母 10-泵體 11-放水閥 說明： 1、泵與電機同端蓋，軸向尺寸縮短，結構簡單； 2、泵體上設有取壓孔和放水孔； 3、泵體上設有排氣閥，工作前能排放泵體內空氣。 4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 ＞IHG化工型結構說明 表示：1-排氣閥 2-葉輪 3-沖洗冷卻水管 4-泵蓋 5-軸承 6-電機 7-聯體座 8-機械密封 9-承 10-葉輪螺母 11-泵體 說明： 1、機械密封前置有承磨付，泵蓋上設有密封冷卻，沖冼孔，適用于抽送介質易揮發，或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命； 2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。 3、機械密封采用硬質合金材質。 ＞IRG熱水型結構說明 表示：1-取壓塞 2-排氣閥 3-葉輪 4-機械密封 5-軸承 6-電機 7-聯體座 8-擋水圈 9-葉輪螺母 10-泵體 11-放水閥 說明： 1、泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T＜120的場合。 2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。 3、可根據用戶要求隔熱蓋內安裝風冷裝置。 ＞YG油泵結構說明 表示：1-取壓塞 2-排氣閥 3-葉輪 4-機械密封 5-軸承 6-電機 7-聯體座 8-泵蓋 9-葉輪螺母 10-泵體 11-放水閥 說明： 1、本結構適用于輸送不含固體顆粒的介質，溫度為－20＋120的油類； 2、所輸送油類介質溫度T＞120或含有微量顆粒時，可選擇高溫結構或化工泵結構。 型號意義   形式：ISG 50 - 160 (I) A   說明：     ISG-------泵類別：ISG單級單吸管道離心泵、IRG單級單吸熱水管道離心泵、IHG單級單吸化工泵、YG單級單吸管道離心油泵     50--------泵進、出口公稱直徑     160-------葉輪名義外徑     (I)-------流量分類     A---------葉輪經第一次切割   ISG、IRG、IHG、YG系列主要性能參數   型號   流量Q   揚程 效率(%)     轉速(r/min)   電 機 功 率(KW)   必需汽蝕余量   重 量 (m3/h) (l/s) 15-80 1.1 1.5 2.0 0.3 0.42 0.55 8.5 8 7 26 34 34 2800 0.18 2.0 17 20-110 1.8 2.5 3.3 0.5 0.69 0.91 16 15 13.5 25 34 35 2800 0.37 2.0 25 20-160 1.8 2.5 3.3 0.5 0.69 0.91 33 32 30 19 25 23 2900 1.1 2.0 29 25-110 2.8 4 5.2 0.78 1.11 1.44 16 15 13.5 34 42 41 2900 0.55 2.0 26 25-125 2.8 4 5.2 0.78 1.11 1.44 20.6 20 18 28 36 35 2900 0.75 2.0 28 25-125A 2.5 3.6 4.6 0.69 1.0 1.28 17 16 14.4 35 2900 0.55 2.0 27 25-160 2.8 4 5.2 0.78 1.11 1.44 33 32 30 24 32 33 2900 1.5 2.0 39 25-160A 2.6 3.7 4.9 0.12 1.03 1.36 29 28 26 31 2900 1.1 2.0 34 32-100(I) 4.4 6.3 8.3 1.22 1.75 2.32 13.2 12.5 11.3 48 54 53 2900 0.75 2.0 32 32-125 3.5 5 6.5 0.97 1.39 1.8 22 20 18 40 44 42 2900 0.75 2.0 28 32-125A 3.1 4.5 5.8 0.86 1.25 1.61 17.6 16 14.4 43 2900 0.55 2.0 28 32-160(I) 4.4 6.3 8.3 1.22 1.75 2.32 33.2 32 30.2 34 40 42 2900 2.2 2.0 47 32-200(I) 4.4 6.3 8.3 1.22 1.75 2.32 50.5 50 48 26 33 35 2900 4 2.0 74 32-200A 2.8 4 5.2 0.78 1.11 1.44 44.6 44 42.7 21 27 33 2900 2.2 2.0 47 40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.0 32 40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 2900 0.37 2.0 32 40-125 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 2900 1.1 2.0 33 40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.0 32 40-160 4.4 6.3 8.3 1.22 1.75 2.31 33 32 30 35 40 40 2900 2.2 2.0 47 40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 2.0 43 40-160B 3.8 5.5 7.2 1.06 1.53 2.0 25.5 24 22.5 34 38 37 2900 1.1 2.0 38 40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 40 48 26 33 32 2900 4 2.0 74 40-200A 4.4 5.9 7.8 1.14 1.64 2.17 45 44 42 26 31 30 2900 3 2.0 62 40-200B 3.7 5.3 7.0 1.03 1.47 1.94 38 36 34.5 29 2900 2.2 2.0 52 40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 2.0 105 40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.0 98 40-250B 3.8 5.5 7.0 1.06 1.53 1.94 61.5 60 56 23 27 26 2900 4 2.0 77 40-100(I) 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 2900 1.1 2.3 34 40-100(I)A 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 2900 0.75 2.3 32 40-125(I) 8.8 12.5 16.3 2.44 3.47 4.53 21.2 20 17.8
