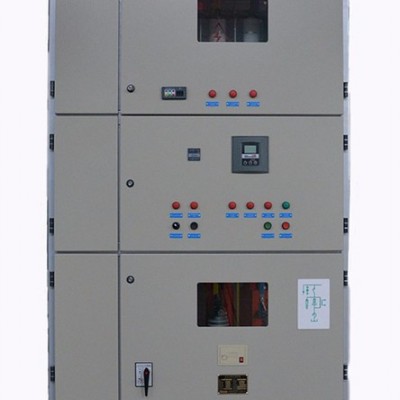

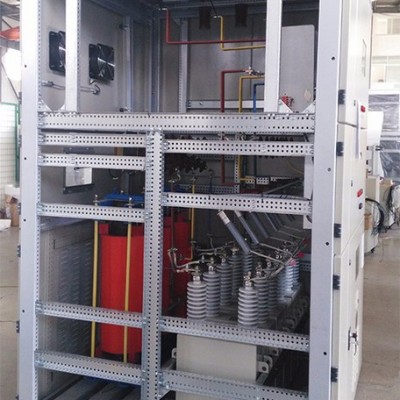

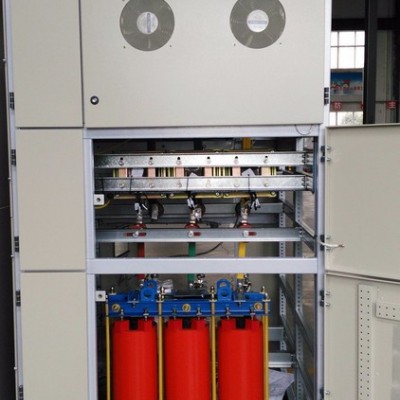

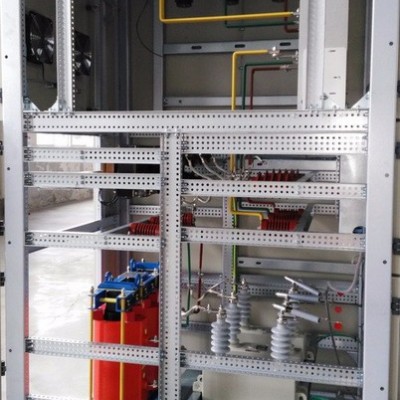

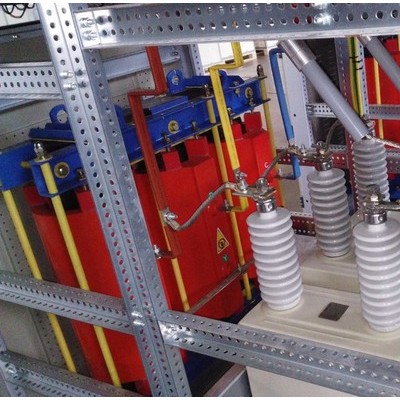

MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

單元積木式設計，柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。

毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤?，以避開諧振條件，確保裝置在各種工況下都能安全運行。

裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，實時跟蹤投切，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。

除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護。

以下是選用三相電容器（**大單步容量在500kvar推薦選用）

.form {border-collapse:collapse; border:#ccc 1px solid; text-align:left; font-family:"微軟雅黑";} .form tr td {border:#ccc 1px solid; padding:5px;}

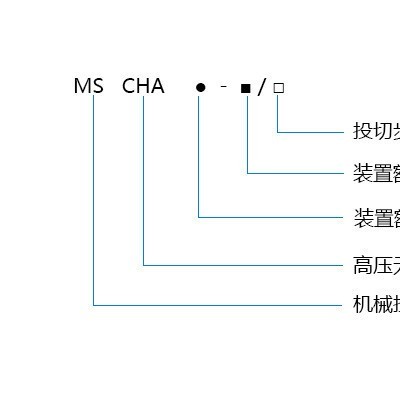

裝置型號	額定容量	額定電流      (A)	每步容量      （kvar）	柜體數量	柜體總尺寸      Wx Dx H(mm)
MSCHA6(10)- 500/3	500	43.7(26.2)	100,150,250	3	3200x1500x2400
MSCHA6(10)-600/3	600	52.5(31.5)	100,200,300	3	3200x1500x2400
MSCHA6(10)- 700/3	700	61.2(36.7)	100,200,400	3	3200x1500x2400
MSCHA6(10)-800/3	800	70.0(42.0)	100,250,450	3	3200x1500x2400
MSCHA6(10)-900/3	900	78.7(47.2)	150,300,450	3	3200x1500x2400
MSCHA6(10)-1000/3	1000	87.5(52.5)	200,300,500	3	3200x1500x2400
MSCHA6(10)-1100/4	1100	96.2(57.7)	100,200,300,500	4	4200x1500x2400
MSCHA6(10)-1200/4	1200	105.0(63.0)	200,200,300,500	4	4200x1500x2400
MSCHA6(10)-1300/4	1300	113.7(68.2)	200,300,300,500	4	4200x1500x2400
MSCHA6(10)-1400/4	1400	122.5(73.5)	200,300,400,500	4	4200x1500x2400
MSCHA6(10)-1500/4	1500	131.2(78.7)	200,400,400,500	4	4200x1500x2400
MSCHA6(10)-1600/4	1600	140.0(84.0)	300,400,400,500	4	4200x1500x2400
MSCHA6(10)-1800/4	1800	157.5(94.5)	400,400,500,500	4	4200x1500x2400

以下是選用單相電容器（單步容量≥500Kvar 推薦選用）

.form {border-collapse:collapse; border:#ccc 1px solid; text-align:left; font-family:"微軟雅黑";} .form tr td {border:#ccc 1px solid; padding:5px;}

裝置型號	額定容量	額定電流      (A)	每步容量      （kvar）	柜體數量	柜體總尺寸      Wx Dx    H(mm)
MSCHA6(10)-    1200/3	1200	105（63）	150,450,600	3	3200x1500x2400
MSCHA6(10)-1500/3	1500	131（78.7）	300,450,750	3	3200x1500x2400
MSCHA6(10)-    1800/3	1800	157.4(94.5)	300,600,900	3	3600x1500x2400
MSCHA6(10)-2100/3	2100	183.7(110.2)	300,600,1200	3	3600x1500x2400
MSCHA6(10)-2400/3	2400	210(126)	600,600,1200	3	3600x1500x2400
MSCHA6(10)-3000/3	3000	262.4(157.5)	600,1200,1200	3	3600x1500x2400
MSCHA6(10)-3600/4	3600	314.9(189)	600,900,900,1200	4	4800x1500x2400
MSCHA6(10)-4200/4	4200	367.4(220.4)      9	600,900,1200,1500	4	5100x1500x2400
MSCHA6(10)-4800/4	4800	420(252)	600,1200,1500,1500	4	5500x1500x2400
MSCHA6(10)-5400/5	5400	472.4(283.4)	600,900,1200,1200,      1500	5	6300x1500x2400
MSCHA6(10)-6000/5	6000	524.9(314.9)	600,1200,1200,1500,      1500	5	6600x1500x2600
MSCHA6(10)-6800/5	6800	357	1000,1000,1500,1500,      1800	5	6900x1500x2600
MSCHA6(10)-7600/5	7600	399	1000,1500,1500,1800,      1800	5	7200x1500x2600
MSCHA6(10)-8400/5	8400	440.9	1500,1500,1800,1800,1800	5	7500x1500x2600
MSCHA6(10)-9000/5	9000	472.4	1800,1800,1800,1800,      1800	5	7500x1500x2600

說明：

1.單組**大容量做到1800kvar；

2.上兩表為例舉，分組容量和數量可根據用戶要求設計（但必須校驗諧振容量）；

3.裝置毎一步為一個柜體，容量＞7000kvar的設備均提供W=1000mm的專用進線柜一臺；

4.電抗器的電抗率一般選配6%，但如果任意組合容量在諧振放大區的，則為其中幾組大容量的電容器組選擇合適的電抗率，以避開諧振條件。
