加工定制	是
物料編號	1-8
適用范圍	主要用于控制額定電壓0.4kV、單機容量1000kW及以下的水輪發電機組
特色服務	可跟進現場情況，進線多功能組合
電工電器設備名稱	可編程控制器（PLC）和觸摸屏（HMI）組成、軟件采用模塊化、結構化設計，既便于設備的擴充，又利于功
品牌	威頌
型號	WS-LVG

系統概述

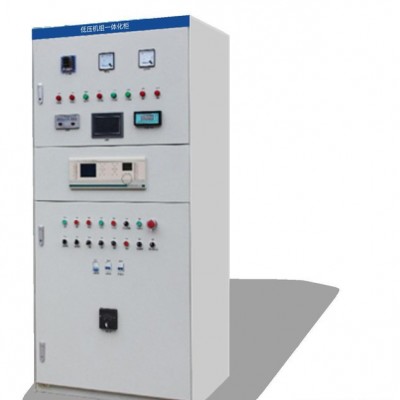

     WS-LVG系列水電站一體化智能綜合控制箱，是我公司結合多年來生產水電站自控設備所積累的經驗，采用當今**先進的電子元器件和控制理論，專門針對小型水利發電站，研發上市的一款高集成度、高度自動化、高度智能化的水輪機和發電機一體綜合控制裝置。

    該裝置將調速、勵磁、水位控制、負荷調節、保護、同期等諸多自動控制功能集于一體，一臺發電機僅需配置一面屏柜，即可實現所有自動控制功能。用戶只需要保留電站原有的開關柜上的斷路器，配合本產品即可方便的實現電站的自動化管理。裝置投入運行后，可達到少人值守或無人值守的效果。

產品特點

　 A.自動/手動開機并網、脫網停機。自動開/停機有以下兩種模式供用戶選擇：



一鍵開/停機，用戶只需操作一個按鍵，在無需人工干預下，即可完成開機并網和脫網停機全過程。根據水位開/停機。到達開機水位時自動開機并網，到達停機水位時自動脫網關機，全過程無需人工干預。



    B.手動/自動并網功能可供選擇。用戶選擇手動并網功能時，通過人功調壓、調頻，由發電機自動并網控制單元控制執行并網；自動并網功能由WSZK-I型水電站智能化綜合控制單元控制執行，全程無需人工干預。

    C.事故停機。當發電機組出現故障時，裝置會使發電機組自動脫網停機，并提示相應的故障信息，故障信息可**保存。

    D.自動調整功率功能。裝置能根據事先設定的水位，自動調節水輪機葉輪的開度，從而控制發電機有功輸出，做到恒有功運行；裝置能根據事先設定的功率因數，自動調節發電機勵磁，從而控制發電機的無功輸出，做到恒功率因數運行。

    E.具有完備有效的保護功能。裝置具有過流、過負荷、過電壓、低電壓、過速、低頻、過溫、超溫、失磁、飛逸等完備的保護功能。保護參數可根據現場實際情況，通過裝置的人機界面靈活設置。

    F.完備的測量功能。裝置可檢測、顯示、記錄三相電流、三相電壓、有功功率、無功功率、頻率、COSΦ、有功電度、無功電度、發電機溫度等諸多變量。

    G.配有功能強大、設計友好的人機界面。本裝置裝備的WSZK-I型水電站智能化綜合控制單元上裝有1臺4.3英寸高分辨率真彩觸摸屏，作為裝置的人機界面，人機界面全漢化處理。該界面具有參數設定和圖型顯示功能，能**保存系統的運行記錄（包含故障信息）。

    H. 為方便用戶，裝置保留了所有的常規手動操作及常規儀表。

    I.裝置帶有標準的485通訊接口及靈活的通訊協議，方便與后臺計算機組網通訊。若將裝置與后臺計算機相聯，可組成網絡，完成電站的集中管理、集中控制、數據記錄、查詢打印。通過通訊網絡，可將數據傳到調度中心，多個水電站可接受調度中心的遠距離控制與調度，實現無人值守或少人值守。



基本特征

自動開機、自動停機事故停機自動調頻、調功自動同期并網按水位高低控制，水輪發電機輸出功率
