新黎明 小型照明配電箱 防爆檢修箱 BXM(D)多規格電箱

防爆型防護等級為IP65。適用于易燃易爆的場合（煤礦?；?。石油。電力等行業）,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。

中文名

防爆控制箱

等    級

IP65

適用于

易燃易爆的場合

優    點

安全系數高、操作功能強

00001. 1 詳情

00002. 2 適用范圍

00001. 3 組別含義

00002. 4 產品特點

00001. 5 技術特點

00002. 6 技術參數

防爆型防護等級為IP65。適用于易燃易爆的場合（煤礦.化工.石油.電力等行業）,安

全系數高、操作功能強、性能穩定等。

防爆型產品有dI和dIIBT4兩種，①dI適用于煤礦非采掘工作面；②dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。 本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型控制箱技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證和礦用證. 整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。整體調節型電氣部分由調節 模塊TMK、接觸器等組成?？刂凭€為220V，50Hz（特殊訂貨60Hz）；遠程控制為DC24V.DC36V.DC127V.220V等

00001.

1區、2區危險氣體場所;

00002.

00003.

ⅡA、ⅡB、ⅡC類T1~T6組爆炸性 氣體或蒸氣環境;

00004.

00005.

戶內、戶外(IP54,IP65*)；

00006.

4．適用于可燃性粉塵環境20區、21區、22區；

5．適用于溫度組別為T1—T6的環境；

6．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；

1.1爆炸性氣體環境危險區域的劃分
??不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
??0區：連續出現或長期出現爆炸性氣體混合物的環境。
??1區：在正常運行時可能出現爆炸性氣體混合物的環境。
??2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
??0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
??1.2防爆電器設備分為二類：
??Ⅰ類煤礦井下用電氣設備
??Ⅱ類除礦井以外的場合使用的電氣設備
??1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其最高表面溫度分為T1-T6六組。
??1.4爆炸性氣體混合物按引燃溫度分組，見表1。
??1.5爆炸性氣體混合物，按其最大試驗安全間隙（MESG）或最小點燃電流比（MICR）分級，見表2。
??表1
??組別
??引燃溫度t(℃)
??T1
??450 ??T2
??300 ??T3
??200 ??T4
??135 ??T5
??100 ??T6
??85 ??表2
??類別
??最大試驗安全間隙（MESG）（mm）
??最小點燃電流比
??ⅡA
??≥0.9
??>0.8
??ⅡB
??0.5 ??0.45≤MICR≤0.8
??ⅡC
??≤0.5
??<0.45
??性質：在規定試驗條件下，氣體、蒸氣爆炸性混合物的最小點燃電流與甲烷爆炸性混合物的最小點燃電流之比。中國規定氣體、蒸氣危險物質按最小點燃電流比分為ⅡA級，ⅡB級和ⅡC級。最小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。

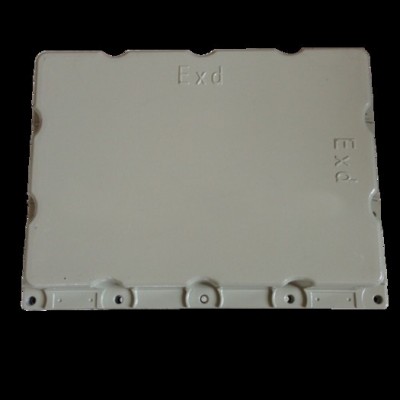

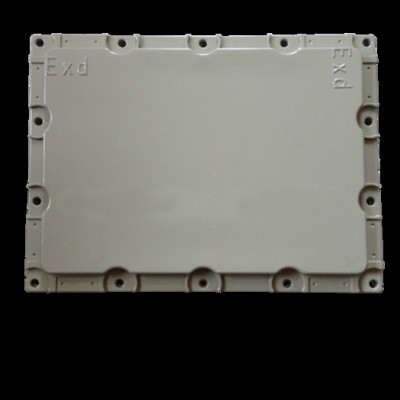

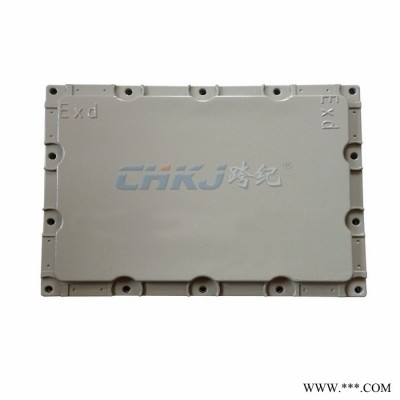

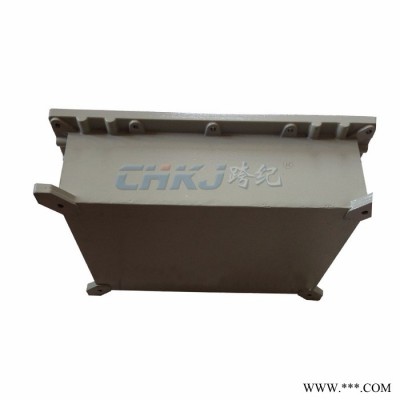

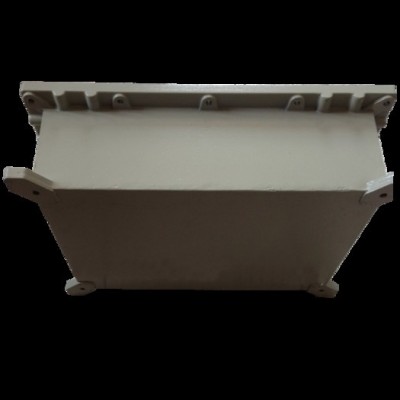

防爆控制箱外殼采用鋼板焊接或鑄鋁合金或者304不銹鋼壓鑄成型， 表面高壓靜電噴塑，產品整體一般采用隔爆型外殼和增安型外殼組合成的復合型結構。

00001.

00002.

隔爆型外殼內裝元件可裝防爆按鈕、防爆元件、防爆信號燈、防爆轉換開關及防爆儀表等防爆元件和交流接觸器、熱繼電器、溫控器及各種功能模塊等普通電器元件；增安型外殼內裝按鈕、控制開關、儀表等均為防爆元件。

00003.

00004.

.控制箱內部元件根據用戶的要求進行排列，可實現多種功能。

00005.

00006.

內裝元件及信號燈顏色請用戶在選型時予以注明，該產品根據用戶要求變化多端，訂貨時須提供電氣線路圖

00007.

00008.

布線方式，鋼管或電纜、防爆軟管均可

00009.

00010.

防爆控制箱可分為立式，掛式。（詳情根據客戶來圖定制）

00011.

1.鋁合金外殼壓鑄成型，表面噴塑，外形美觀；

2.增安型外殼，模塊結構組裝，內裝防爆指示燈、電流表、電壓表、按鈕及轉換開關等；

3.隔爆型外殼，內裝指示燈、電流表、電壓表、按鈕、轉換個、繼電器等；

4.曲路密封結構設計，具有良好的防水防塵性能；

5.外露緊固件均用不銹鋼材質；

6.鋼管或電纜布線。
