一、產品介紹

1.3.1 簡介

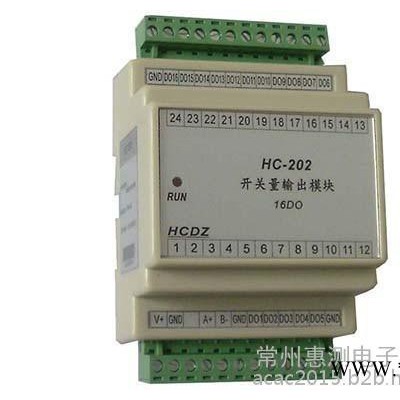

HC-202  為16路開關量輸出控制（三極管集電極開路輸出）模塊。通訊接口為1路RS-485口，MODBUS-RTU通訊協議。DC10～30V電源供電。

HC-202模塊可應用于各種工業自動化測量與控制系統中。開關量輸出可控制繼電器或指示燈輸出，開關的狀態信號可通過開關量輸入返回到主機。

1.3.2 功能特點

1.2.1. 通信規約采用標準Modbus-RTU方式，兼容性好，方便編程

1.2.2. 帶ESD保護電路的RS-485通信接口

1.2.3. 寬工作電壓DC10～30V，并具防接反保護功能

1.2.4. 采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性

1.2.5. 16路開關量輸出，三極管集電極開路輸出 (50V/100mA)；可控制繼電器或LED指示燈輸出

1.2.6. 可配置實時數據更新周期，方便應用于各種模擬量測量要求

1.2.7. 帶LED指示工作狀態，便于現場安裝調試

1.2.8. 35mm 標準DIN導軌安裝，多種接線方式，方便現場安裝布線

1.3.3 技術參數

1.3.1 開關量輸出

1) 遙控輸出：16路，集電極開路輸出（50V/100mA）；

2) 可設置為電平方式或脈沖方式輸出；脈沖輸出時脈沖寬度為0.1S～20S可設定；

1.3.2 通訊接口

1) 接口類型：1路RS-485通訊接口

2) 通訊規約： MODBUS-RTU標準規約

3) 通訊地址：1～247可設置

4) 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

5) 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；

1.3.3 隔離：不隔離，所有信號共GND；

1.3.4 電源

1) DC+10～30V供電，峰值電壓不得超過+40V；典型功耗：≤0.3W；

1.3.5 工作環境

1) 工作溫度：-20～+70℃；存放溫度：-40～+85℃；

2) 相對濕度：5～95%，無結露（在40℃下）；

3) 海拔高度：0～3000米；

4) 環境：無**、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所；

1.3.6 溫度漂移：≤100ppm/℃；

1.3.7 安裝方式：35mm 標準DIN導軌安裝

1.3.8 模塊尺寸：  118×72×59mm
