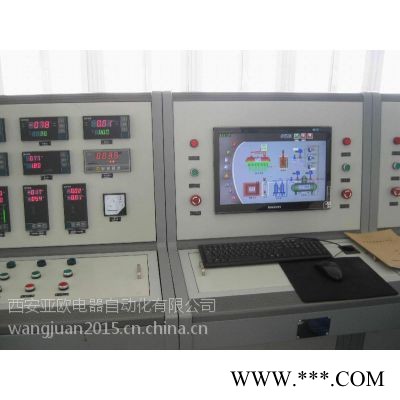

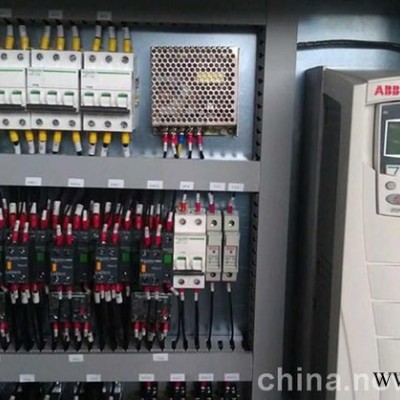

1-20t蒸汽熱水燃煤鍋爐配套控制柜，它們包括引風、鼓風、水泵、給煤等控制和壓力、水位、溫度指示等，并具有超壓、高低水位聲光報警等功能。 一、概述： 為了提高中小型鍋爐的自動化程度減輕司爐工的勞動強度，進一步確保鍋爐的安全經濟運行，我廠研制生產了適用于各種中小型蒸氣鍋爐電氣設備集中控制的鍋爐控制柜。本產品主要功能如下： （1）對鍋爐輔機設備：引風機、鼓風機、給水泵、爐排、出渣機等進行集中控制。 （2）具有超低水位、低水位、高水位、超高氣壓報警功能，四種報警聲音互不相同，可清楚區分故障范圍。 （3）具有超低水位連鎖保護功能，當“自動—手動”開關置于“自動”位置時如果鍋爐出現超低水位時，按照程序鍋爐給水泵、鼓風機、爐排停止工作，引風機延時10—20秒鐘后停止工作。當“自動—手動”開關置于“手動”時聯鎖保護解除。 （4）具有超高汽壓聯鎖保護功能，當“自動—手動”開關置于“自動”位置時，如果鍋爐出現超高汽壓時，按照程序鍋爐給水泵、鼓風機、爐排停止工作，引風機延時10—20秒鐘后停止工作。當“自動—手動”開關置于“手動”時聯鎖保護解除。 （5）具有鍋爐自動給水功能，當“自動—手動”開關置于“自動”位置時，鍋爐給水泵、將在中低水位線至中高水位線之間進行自動給水調節。 （6）具有模擬水位紅綠雙色顯示功能。 二、產品結構簡介： 本產品外殼為戶內全封閉式，由鋼板、角鋼焊接而成，其外形有三種形式（由用戶選擇）：（1）操作臺形式，柜后有雙門為活動安裝，維修方便；（2）柜式：可以靠墻，維修方便，節省地方；（3）墻掛形式。 三、使用條件： （1）環境溫度不低于－20℃，不高于＋40℃； （2）相對溫度小于85﹪； （3）安裝垂直度應小于5°； （4）沒有導電塵埃及腐蝕**危險場所； （5）控制柜電源為三相四線交流電源，電壓～380v . 50hz四、柜子安裝： （1）操作臺形式控制柜不得靠墻安裝，柜后面距墻不小于1米，安裝前應先打地基，并埋設地腳螺栓,地基應高出地面200—300㎜； （2）墻掛形式控制柜應用膨脹螺釘固定在墻上，柜底面距地面槽線不低于1米； （3）控制柜外殼接地螺釘必須有可靠接地線； （4）控制柜電源線應從總開關上端聯接； （5）按端子接線圖進行接線，接線前必須檢查聯接電動機功率大小及接線方式是否符合圖紙要求，若不符不得接線； （6）水位傳感器聯線按圖進行正確連接； 五、試機： （1）合上總開關和分開關，將“自動—手動”開關置于“自動”位置，觀察水位顯示是否正常，各種報警狀態是否正常； （2） “一號泵——二號泵”開關置于“一號泵”時，按壓一號泵啟動按鈕，一號泵運行。“一號泵——二號泵” 開關置于“二號泵”時，按壓二號泵啟動按鈕，二號泵運行。一號泵、二號泵不能同時運行； （3）按壓引風、鼓風、爐排、出渣控制按鈕，引風、鼓風、爐排、出渣、給水泵、電機運行是否正常，若有異?，F(xiàn)象，應立即停機進行檢查，停機先停鼓風、后停引風機； （4）手動試機完畢后，把“自動—手動”開關置于“自動”位置，當鍋爐水位在超低水位線以下時，水位顯示全紅，柜內出現超低水位報警聲（消防車聲），“超低水位”、“緊急停爐”報警指示閃亮，按壓消音按鈕，警聲消除，此時鍋爐引風機、鼓風、爐排將不能啟動。當鍋爐水位在超低水位線以下時，水位顯示下面**只燈變綠，柜內出現低水位報警聲（灑水車聲），“低水位”報警指示閃亮，此時給水泵自動啟動，當水位上升到高水位線時，給水泵自動停止工作； （５）將排污閥打開進行排水，當鍋爐水位下降到中低水位線以下時，水泵將自動啟動。當繼續排水鍋爐水位下降到超滴水位線以下時，將緊急停爐，實現聯鎖保護（按程序先停鼓風、水泵、爐排、引風機延時１０—２０秒自動停止）； （６）當鍋爐出現超高氣壓時，柜內出現高氣壓報警聲（模擬機槍聲），“高汽壓”、“緊急停爐”報警指示閃亮，且按程序先停鼓風、水泵、爐排、引風機延時１０—２０秒自動停止； （７）當鍋爐水位高于水位線時，柜內出現高水位報警聲（警車聲）?！案咚弧眻缶甘鹃W亮。注意： （１）一旦出現特殊情況（即超低水位和超高汽壓）自動停爐時，必須排除故障后方能正常啟爐，且不可不查原因直接把“自動—手動”開關置于“手動”位置而強行啟爐。 （２）“自動—手動”開關置于“手動”位置時，控制柜只有故障報警功能和手動操作功能，無自動上水和聯鎖保護功能。 六、操作方法： （１）合上總開關和分開關，將“自動—手動”開關置于“自動”位置； （２）正確選擇“一號泵——二號泵”開關位置； （３）當鍋爐水位處于正常狀態下啟動引風機、鼓風機、爐排； （４）操作人員必須時刻觀察鍋爐水位計變化及每臺電動機運行情況，若發現異?，F(xiàn)象，特別是超低水位狀態必須立即停機檢查。 （５）定期檢驗超汽壓報警及聯鎖保護功能是否正常。 七、注意事項： （１）鍋爐在運行狀態下，必須將“自動—手動”開關置于“自動”位置，當“自動—手動”開關置于“手動” 位置時，給水、自動聯鎖保護功能解除； （２）當鍋爐排污沖洗時，“自動—手動”開關必須放到“手動” 位置，沖洗完畢后，放到“自動”位置； （３）操作人員不能依賴水泵自動控制及超低水位、超高氣壓聯鎖保護功能，而必須時刻觀察鍋爐水位及蒸氣壓力變化的情況； （４）當某臺電動機采用降壓啟動時，降壓啟動時間不得超過20秒，每兩次啟動時間隔應小于15——20分鐘； （５）定期檢修水位傳感器及控制柜水位報警聯鎖，超汽壓報警聯鎖功能是否失靈，發現問題及時處理； （６）傳輸中難免出現問題，安裝前請檢查各繼電器是否松動，查后再進行安裝； （７）鍋爐車間因有大量水蒸汽采用柜式，接觸器采用cj20、cj11型，保護有空氣開關、熱繼電。
