感謝您購買我公司生產的繼電器控制系統

簡介

8路繼電器控制板是一款由觸發來控制的功能板，他可以由小電壓小電流來驅動大電流電壓的設備或者器件。經常幾年的客戶實際使用反饋，進行了**升級，優化了電路，增加了電源防反接，增加觸發公共端口。使控制板抗干擾能力更強，運行更加穩定。
技術指標
?  產品型號：KMCZE-I8O8-V10.53
?  外殼尺寸：長（136mm）寬（72mm）高（22mm）
?  觸發電壓：DC3.3V/5V/6V/9V/12V/24V
?  工作電壓：DC5V/9V/12V/24V
?  控制通道：8路
?  控制方式：常開、常閉之間切換
?  **大負載：AC250V10A  DC30V10A （每一路）
?  控制模式：外部電平觸發/開關信號觸發
?  電氣壽命: 每一路1000萬次
?  機械壽命: 每一路1000萬次
?  觸發電流：8MA以上即可
連接說明
在您打開產品后，請先核對收到的產品是否與您訂的產品是否相同。
1、 連接控制板的電源線，正和負極（也可以通過黑色的DC頭連接）
2、 連接觸發公共及信號線
具體的各類接線圖如附件所示：
保修規定
1、使用中出現任何故障，可以返廠進行檢測。如在90天內由于產品質量問題，將進行免費維修。
2、由于接錯線路、過流過壓、進水、短路等造成的損壞，返廠后只收取器件更換的成本費用。
3、因不可抗拒的因素、人為原因造成的故障，將不能享受免費保修的范圍。

附1：安裝尺寸圖

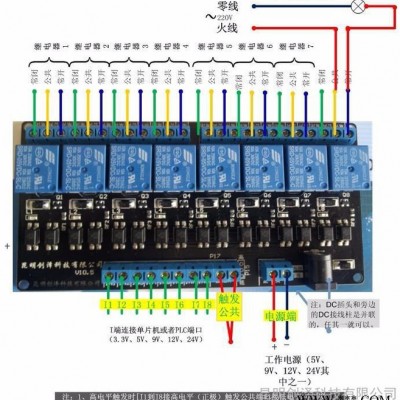

附2：信號觸發接線示意圖（負載中右上角的220V交流可以換成30V以內的直流，同樣的接法）

附3：開關量觸發接線示意圖（負載中右上角的220V交流可以換成30V以內的直流，同樣的接法）
