1.型號及含義：

2．產品概述：

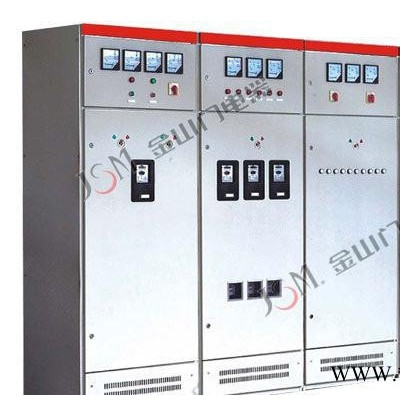

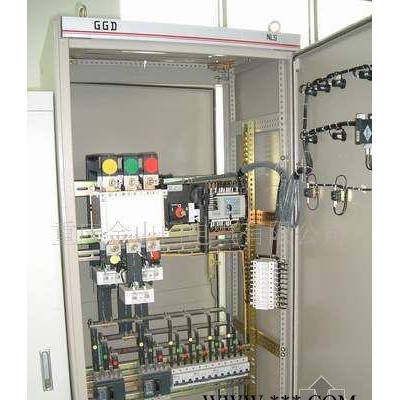

GGD型交流低壓配電柜適用于發電廠、變電廠、廠礦企業等電力用戶作為交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

  GGD型電壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251.1《低壓成套開關設備》等標準。產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好，結構合理，電器方案完善，系列性、適用性強等點。

3．主要特點：

1）、構架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，構架上分別有按E=20mm及E=100mm模數排列的安裝孔，以提高產品裝配的通用性；

2）、主母線排列在柜的上部后方，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO合金材料熱注成型，機械強度和絕緣強度高，能承受50KA和峰值105KA動、熱穩定沖擊力，長期允許溫度可達120℃。

3）、1000mm和1200mm寬的柜，正面采用不對稱（800＋200），（800＋400）的雙門結構，600mm和800mm寬的柜采用整門結構。柜體后面對稱式雙門結構。既解決直接觸電的防護又提高了整體美觀和強度，也便于制造廠形成標準化生產。

4）、柜門采用鍍鋅轉軸式鉸鏈于構架相連。安裝及拆卸方便。門的拆邊儲均加有橡膠嵌條，關門時門于柜體之間嵌條有一定的壓縮行程，以防門連于柜體直接碰撞，并提高了門的防護等級

5）、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝與構架間用接地滾花螺釘連接，構成完整的接地保護電路。

6）、柜體前后、頂面及兩端的防護等級達到IP30，也可根據用戶的要求在IP20~IP40之間選擇。

7）、為加強通風和散熱，在柜體的下部、后上部和頂部均有通風散熱孔，使柜體在運行中形成自然通風道，有較好的散熱性能。散熱孔用鋼絲網板加封，以保證柜體的防護等級。

8）、柜體的頂蓋，可在需要時拆除，便于觀察主母線的裝配和調整。柜頂?shù)乃慕茄b有吊環，便于起吊及裝運。

9）、柜體被覆層采用聚脂桔形烘漆噴涂，消除眩光，且附著力強，柜內的安裝件經鍍鋅鈍化處理，提高了“三防”性能。

10)、構架外型尺寸

 4．主要技術參數：

5．應用環境：

正常使用條件

1） 最高環境溫度+40℃，最低環境溫度-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。

2） 戶內使用，使用地點的海拔高度不得超過2000m。

3） 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%。應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4） 裝置安裝時與垂直面的傾斜度不超過5°。

5） 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

6） 用戶有特殊要求時，可以與制造廠協商解決。

6．產品基礎圖及外形圖：
