電力專用高壓變頻柜的結構特點丨TH-HVF高壓變頻器控制柜

概述

電力專用高壓變頻柜TH-HVF系列高壓變頻柜以高速DSP為控制核心，采用空間電壓矢量控制技術、功率單元串聯多電平技術，適用于高壓交流異步（或同步）電動機。以高可靠性、易操作、高性能為設計目標，滿足用戶各類負載調速節能、改善生產工藝的需要，廣泛應用于電力、冶金、采礦、水泥、石油、化工、市政等領域。

本文報價為小功率常規配置報價， 具體價格可以根據用戶的具體現場工況和器件品牌要求有所波動， 銷售熱線電話：1887109-1455    07-10-3540669    王工！QQ1548801787   本文我們竭誠為您提供周到完善的產品服務

高壓變頻柜的結構特點

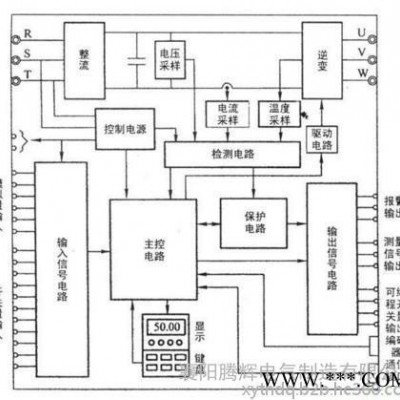

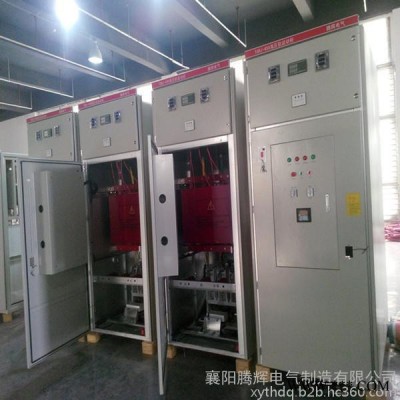

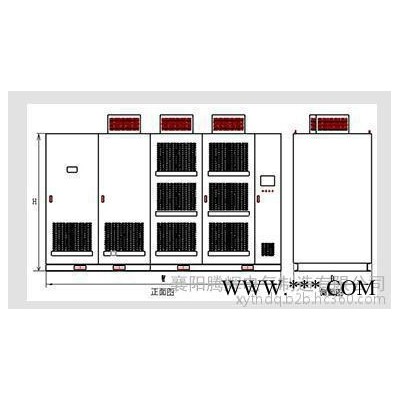

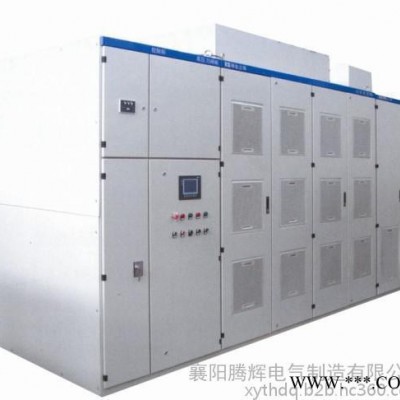

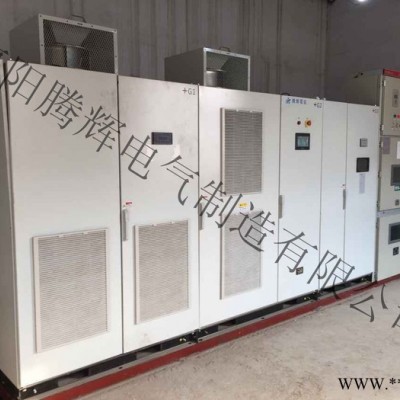

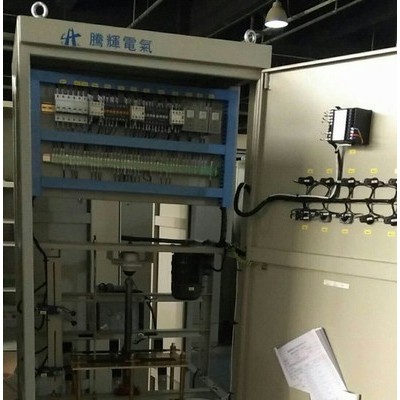

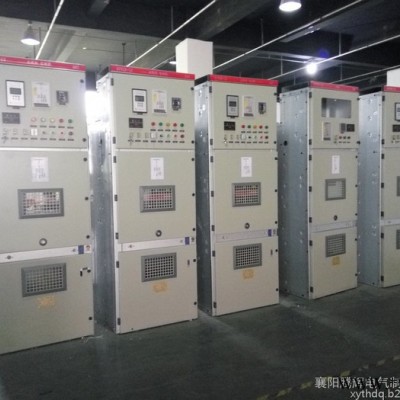

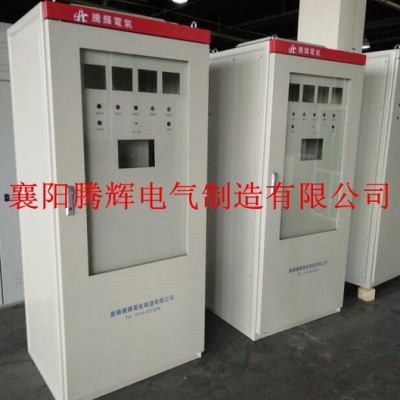

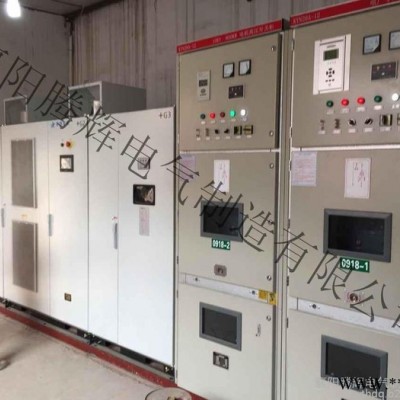

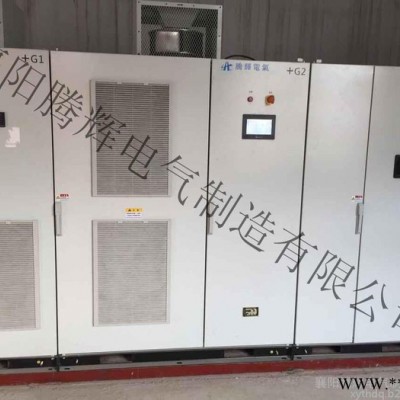

高壓變頻柜分為變壓器柜、功率單元柜、控制柜和旁路柜，其中旁路柜屬于可選部分。

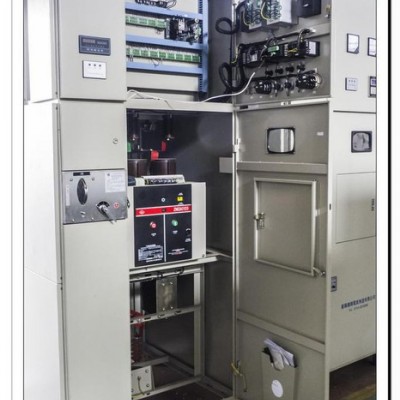

電力專用高壓變頻柜一般都是帶有旁路柜的， 這樣在啟動運行時能有效的保護電機并延長電機的使用壽命。帶有旁路柜的高壓變頻柜主要是采用了高壓整流二極管和高壓IGBT，因此系統主電路使用的器件大大提高了工作效率，且可靠性提高、耗損降低、體積縮小。

與普通的高壓變頻柜相比，電力專用高壓變頻柜還具有以下特殊的技術特點：

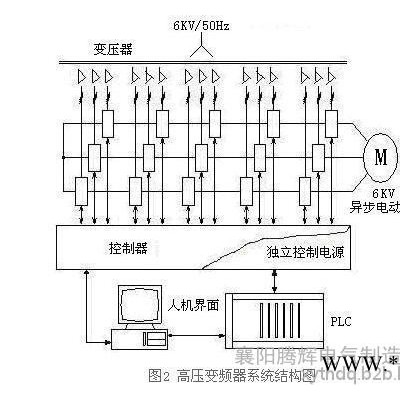

1、電壓源型高一高變頻器，輸入采用移相變壓器，單元串聯移相式直接高壓輸出，不需要輸出升壓變壓器，輸出電頻數多，dv/dt很小。
2．接口方式可采用硬接線方式也可采用通訊方式；接口狀態信息除系統設定外，提供由用戶自定義的輸出接口(用戶只需在人機界面進行社頂對應的I/O輸出的內容即可)。
3、在20％～100％的負載變化情況內達到或超過0.95的功率因數，并且電流諧波少，無需功率補償和諧波抑制裝置。
4、無須濾波器，變頻器**可以輸出正旋電流和電壓波形，輸出波形不會引起電機諧振，轉矩脈動小于0.1％，可減少風機喘振現象，變頻器具有共振點頻率跳躍功能。對電機沒有特殊要求，電機不必降額使用。
5、具有V/F控制和矢量控制模式，對電機轉矩特性無影響，不會給電機帶來額外損耗，能大大改善起動性能，起動轉矩大起動電流小，消除因起動對電流造成的損害，消除因起動電流過大對電網的沖擊。
6、徹底的高低壓隔離設計理念，單元主回路與控制器間采用**光纖連接，系統具有極高的安全性，同時具有很好的抗電磁干擾能力。
7、獨特的風道設計，在室溫40℃時，設備能可靠運行。采用頂部散熱方式，維護方便。風機選用進口產品，經久耐用。
8、友好的人機界面人機接口采用觸摸屏，全中文界面；所有操作均通過按鈕或DCS接口輸入**大限度避免觸摸屏誤動作；報警實時記錄，并能對報警準確定位和歷史記錄存儲。
9、單元與控制部分的通訊采用光纖；單元的熱備設計；單元的主回路采用全進口器件，所有主回路器件額定運行參數≥實際運行的2倍選購；變壓器溫升等級H級，配置底部散熱風機和頂部散熱風機。
10、寬電壓輸入范闈：輸入電壓在65％～130％，頻率在45～55HZ波動范圍內設備均能正常工作。
11、高效率、高功率因數，整機效率≥98％，功率因數>95％。
12、具有**地監控和遠方監控方式，支持Profibs，Modbus，TCP/IP等各種通訊協議；在**地監控方式下，通過變頻器上的觸摸屏顯示，可進行**地人工啟動，停止變頻器，可以調整轉速、頻率。
13．具有反轉起動和飛車啟動功能，無論電機處于正轉還是反轉狀態，變頻器均可實現大力矩直接起動，具有瞬時停電再起動功能，掉電時不停機，3--20S可設，電網恢復供電后自動跟蹤當前轉速運行。
14、設計中充分考慮操作過電壓和雷電過電壓對設備的影響，在主回路和控制回路針對不同的過電壓采用不同的處理措施，提高設備的可靠度。完善的故障檢測電流**的故障報警保護，完全可滿足變頻器及整個運行系統的需要。
15、主控制回路和控制回路設計雙電源切換，一路由用戶供給控制電源，另一路來源高壓輸入隔離變壓器，雙回路自動切換時間ms級。
