輸送機,流水線,提升機,分揀設備
普通會員
產品價格￥200000.00元/臺
產品品牌YULUAN
最小起訂≥1 臺
供貨總量99 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數1012
企業旺鋪http://www.qhdyj.net/index.php?homepage=yulang88
更新日期2021-12-18 11:23
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：張前業(先生) 總經理
聯系手機：
聯系固話：
聯系地址：中國上海嘉定區上海市嘉定區星華公路2318號
品牌： |
YULUAN |
所在地： |
上海 |
起訂： |
≥1 臺 |
供貨總量： |
99 臺 |
有效期至： |
長期有效 |
頻率： |
50HZ±5% |
相數： |
三相 |
| 頻率 | 50HZ±5% |
|---|---|
| 相數 | 三相 |
| 材質 | 鋁型材 碳鋼 |
| 功率 | 220V或380VAC±10% |
| 類別 | 裝配流水線 |
| 適用領域 | 加工制造業 |
| 售后服務 | 質保一年 |
| 輸送距離 | 60m |
| 輸送能力 | 1-10t/h |
| 外形尺寸 | 定制 |
| 新舊程度 | 全新 |
| 種類 | 裝配測試流水線 |
| 輸送物品 | 電梯控制柜 電控箱 |
| 品牌 | 聿朗 |
| 型號 | 動力設施 |
| 加工定制 | 是 |
項 目 名 稱：電梯控制柜生產線 電梯控制柜裝配檢測流水線
單位：聿朗自動化科技（上海）有限公司
（一） 設計參數概述…………………………………3-4
（二） 線體描述及方案說明…………………………5-15
（三） 電控系統………………………………………16
（四） 設計、制造及安裝調試質量保證體系………17
（五） 售前(后)服務與技術支持…………….…........18-1
（一） 設計參數概述
1） 動力設施參數
| 內 項 容 目 |
基礎數據
|
備注
| |
| 系統設備 動力 電源 | 電壓 | 220V或380VAC±10% |
|
| 頻率 | 50HZ±5% |
| |
| 相數 | 三相 |
| |
| 控制系統 電源 | 電壓 | 220VAC±10% |
|
| 頻率 | 50HZ±2% |
| |
| 對地絕緣電阻 | ≤0.5Ω |
| |
| 外控部件電壓 | 24V |
| |
| 相數 | 單相 |
| |
| 空氣動力源 | 壓強 | 6-7kg/cm2 |
|
|
動力線顏色 | 動力火線 | 紅、黃、綠 |
|
| 動力零線 | 黑 |
| |
| 保護地線 | 黃綠雙色 |
| |
| 內 項 容 目 |
基礎數據
|
備注
|
| 安全電壓 | GB3850 |
|
| 機械設備及防護安全 | GB8196 |
|
| 漏電保護 | GB6829 |
|
| 環境衛生保護 | GB5083 |
|
| 噪音 | ≤75db |
|
3）場地要求
| 內 項 容 目 |
基礎數據
|
備注
|
| 地面承重量 | ≥5000kg/m2 | 甲方負責 |
| 平整度 | 最大±25㎜ | 甲方負責 |
4）設計基礎標準
| 內 項 容 目 |
基礎數據
|
備注
|
| 產品尺寸 | 1060*640*280mm 64KG |
|
| 780*660*280mm 42.3KG | ||
| 1700*400*250mm 54.2KG | ||
| 1200*640*350mm 89KG | ||
| 產品最大重量 | 64KG |
|
| 生產線噪音 | ≤75dB |
|
| 生產節拍 | 按客戶要求 |
|
| 生產線線速 | 15m/min |
|
| 室內溫度 | 0℃~40℃ |
|
| 相對濕度 | 0~95％RH |
|
| 輔料托盤要求 | 大于輸送物最大尺寸 |
|
（二） 線體描述及方案說明
一、總體概述：
工件由配料小車，移送至配料工位過渡至裝配線1，裝配完成過渡至裝配線2氣缸頂升15傾角，工件過渡至接線工位氣缸復位；工件由接線1-7完成工作后過渡到接線8工位完成工作后，從初始傾斜狀態復位至水平，同時液壓平臺提升到高度與測試線水平高度。完成接線后進入測試線，測試邏輯為就近原則即測試工位3、2、1依次上件測試（約分鐘）同時上層倍速鏈線作為預存工位，可緩存3組工件。測試完成工件經下層倍速鏈線輸送至下料工位，工件與工裝板分離，工件移送過渡線緩存由翻轉工位翻轉下線，工裝板下降、平移至緩沖工位1下層，反向回板至配料工位，等待配料小車接回。
（總體布局圖）
二、線體配置及功能說明
1、配料工位：
| 技術參數： |
| 1、線體規格：上層滾筒線：L1850*W930*H800(mm)， |
| 下層滾筒線L1850*W930*H480~H800(mm); |
| 2、整體框架：采用40*60、40*40鋁材制作； |
| 3、滾筒：采用?50包膠多楔帶動力滾筒； |
| 4、液壓升降臺：L1100*W930*H213~800(mm)； |
| 5、電機：精研電機100W； |
| 6、速度：15米/min。 |

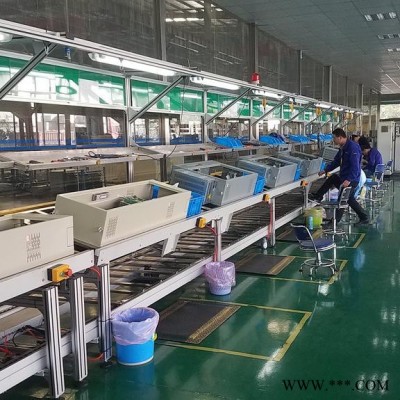

2、裝配一：
| 技術參數： |
| 1、線體規格：上層滾筒線：L1850*W1020*H825-H1000(mm)， |
| 下層回板線：L1850*W850*H320(mm); |
| 2、整體框架：采用40*60、40*40、100*118鋁材制作； |
| 3、滾筒：采用?50多楔帶動力滾筒； |
| 4、鏈條：采用3倍速尼龍積放鏈； |
| 5、電機：晟邦減速電機，滾筒線電機功率：400w；倍速鏈電機功率：0.75KW； |
| 6：速度：15米/min，倍速鏈15米/min。 |
3、裝配二：
| 技術參數： |
| 1、線體規格：上層滾筒線：L1850*W1020*H825-H1000(mm)， |
| 下層回板線：L1850*W842*H320(mm); |
| 2、整體框架：采用40*60、40*40、100*118鋁材制作； |
| 3、滾筒：采用?50多楔帶動力滾筒； |
| 4、鏈條：采用3倍速尼龍積放鏈； |
| 5、翻轉氣缸：?63*150(亞德客)； |
| 6、電機：晟邦減速電機，滾筒線電機功率：400w；倍速鏈電機功率：0.75KW； |
| 7：速度：15米/min，倍速鏈15米/min。 |

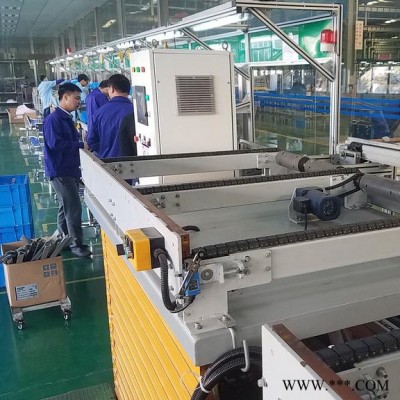

4、接線1至7：
| 技術參數： |
| 1、線體規格：上層滾筒：L1950*W1020*H825-H1000(mm)， |
| 下層回板線：L1950*W850*H320(MM); |
| 2、整體框架：采用40*60、40*40、100*118鋁材制作； |
| 3、滾筒：采用?50多楔帶動力滾筒； |
| 4、電機：晟邦減速電機，滾筒線電機功率：400w； |
| 5：速度：15米/min； |

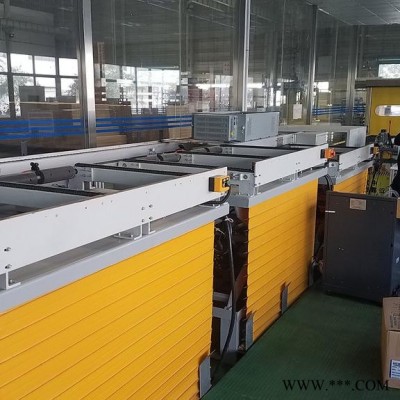

5、接線8：
| 技術參數： |
| 1、線體規格：上層滾筒線：L1850*W1020*H825-H1000(mm)， |
| 下層回板線：L1850*W842*H320(mm); |
| 中間設置一臺液壓升降平臺行程360mm |
| 2、整體框架：采用40*60、40*40及倍速鏈專用鋁材制作； |
| 3、滾筒：采用?50多楔帶動力滾筒； |
| 4、翻轉氣缸：?63*150(亞德客)（2個）； |
| 5、電機：晟邦減速電機，滾筒線電機功率：400w； |
| 6、速度：15米/min； |

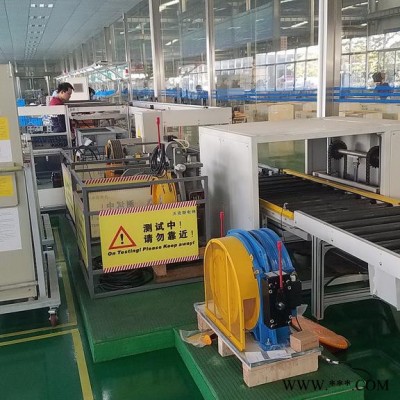

6、檢測線：
| 技術參數： |
| 1.、線體規格：上層倍速鏈線L7560*W923*H1160(mm)， |
| 中層倍速鏈線L9560*W923*H640(mm)， |
| 下層倍速鏈線L9560*W923*H320(mm)， |
| 頂升平移升降平臺L1600*W600*H260-850(mm)（3臺）， |
| 檢測臺L1600*W1000*H640-1210(mm)（3臺）； |
| 2、整體框架：采用40*60、40*40、及倍速鏈專用鋁材制作； |
| 3、鏈條：采用3倍速尼龍積放鏈； |
| 4、電機：頂升移栽輸送線電機采用精研電機， |
| 倍速鏈電機采用晟邦功率：0.75KW； |
| 5：速度：15米/min，倍速鏈15米/min； |
7、分離工位：
| 技術參數： |
| 1.、線體規格：工裝板與工件分離頂升滾筒線：L1250*W620*H280-330(mm); |
| 滾筒輸送線：L1850*W931*H319(mm)； |
| 升降：L1000*W1220*H1450（mm)（1臺）； |
| 2、整體框架：采用40*60、40*40鋁材制作、方鋼、槽鋼； |
| 3、滾筒：采用電動自驅滾筒； |
| 4、電機：精研電機120W； |
| 5、速度：15米/min； |
8、過渡線：
| 技術參數： |
| 1、線體規格：上層滾筒：L1850*W930*H640(mm)， |
| 2、整體框架：采用40*60、40*40鋁材制作； |
| 3、滾筒：采用?50多楔帶動力滾筒； |
| 4、電機：晟邦減速電機，滾筒線電機功率：400w； |
| 5：速度：15米/min； |
9、翻轉工位：
| 技術參數： |
| 1.、規格：L1850*W930*H640(MM); |
| 2、整體框架：采用60*40、40*40方管焊接制作； |
| 3、滾筒：采用?50包膠動力滾筒； |
| 4、氣缸：亞德客100，行程400. |
10、配料小車：
設備主要用料清單
| 序號 | 名稱 | 廠家或產地 | 序號 | 名稱 | 廠家或產地 |
| 1 | 電機 | 城邦、精研 | 7 | 鋼材 | 上海寶鋼 |
| 2 | 液壓系統 | ?？寺? | 8 | 輸送鏈 | 東華鏈條 |
| 3 | 低壓電器 | 正泰 | 9 | PLC | 三菱 |
| 4 | 寄放式包膠滾筒 | 自制 | 10 | 觸摸屏 | 威綸 |
| 5 | 光電、行程開關 | 歐姆龍 | 11 | 軸承 | 哈軸 |
| 6 | 氣動組件 | 亞德客 | 12 | 鋁材 | 百花鋁業 |
（三）電控系統：
1. 集中控制，方便管理；
2. 分線控制，單線運行易于實現；
3. 安全可靠，自動過載保護，緊急止停裝置；
4. 電氣控制回路采用24V DC安全電壓；；
5. 電控柜布局合理，排列整齊，接線線路走向整齊分明，柜內寬敞；電控柜內線路布置整齊合理，元件布置排列按功能分區；所有電氣設備和線路的設計及安裝執行下列標準；
6. GBJ232—82《電氣裝置安裝工程施工及驗收規程》；
7. GBJ54—83 《低壓配電裝置及線路設計規范》；
8. 電氣設備的設計與安裝符合有關安全之要求；
9. 所有電氣控制柜內設置排氣裝置，確保柜內電器元件散熱良好；
10. 電柜設置手動功能，手動控制時，各臺控制柜上分別有對應的開關分別控制；
11. 所有電器安裝均符合安全要求，電氣控制系統的設計應考慮各分系統相互之間必要的電路聯鎖，提高整個電氣控制系統的安全性能。整個系統接地良好，并作好標示。
12.電機采用帶過載保護、短路保護及斷相保護的線路設計。
（四）設計、制造及安裝調試質量保證體系
1、 健全的質保體系
我們用ISO9001標準貫穿于合同執行的全過程，從計劃方案、合同評審到設計及制造、采購、檢驗、運輸?shù)桨惭b調試，從售后服務到市場信息的反饋，實行整個過程控制，建立內部質量跟蹤和反饋掃描措施，嚴格執行相關標準的要求。
2、 技術及施工方案
本工程的施工方案將根據甲方提供的工藝流程和甲乙雙方簽定的系統工程合同要求內容進行施工。具體實施方案如下：
（1） 根據甲乙雙方確認的工藝施工圖，確定設備的位置，按照施工圖確定安裝基準點；
（2） 嚴格按照機械部件的裝配圖進行零部件的組裝；
（3） 安裝整機設備；
（4） 電控布線和接線按照預先鋪設好的線槽走線；
（5） 軟件調試和機電聯調；
（6） 測試和試運行。
3、 施工質量管理和監督
（1） 由施工負責人負責安裝的總體調度，設計人員向安裝人員講解安裝過程并提出安裝的質量要求在安裝過程中設計人員必須在場督促檢查。
（2） 每安裝完一個工序由設計人員配合內部質量監督員和工程監理按照相應的圖紙進行審核，經過審核后向監理提出單個工序驗收，驗收合格后方能進行下一個工序。
（3） 如果發現質量部合格，無論是內部審核還是監理驗收都必須進行修正，到合格為止并記錄備案。
（4） 施工人員在不經過設計審核的情況下,不得擅自更改安裝圖紙。
（五） 售前（后）服務與技術支持
1、 向客戶提供完整的總體方案及相關說明材料，充分征求客戶意見，與客戶確定最終設計方案。
2、 詳細設計完成后，征詢客戶意見，會簽施工圖紙，確?？蛻羰褂靡?。
3、 系統設備安裝調試完成后，試運行10天，在此期間，按照培訓大綱和客戶要求免費安排操作與維護等專項技術培訓，內容包括講解、示范和實際操作等，聘用配套設備廠商技術專家為用戶作專題技術培訓。具體培訓計劃如下（僅作概要說明）：
（1）培訓配置
技術培訓：現場培訓
（2）培訓期：10天
接受培訓人數： 1名工程師+2名技術員+若干名操作人員
（3）現場培訓內容
A、 系統概述（授課）
B、 操作方法（授課與實踐）
C、 機械操作說明（授課與實踐）
D、 電氣配置說明(授課與實踐)
E、 預防性維護（授課與實踐）
F、 易損件更換（授課與實踐）
G、 維護工具（授課與實踐）
H、 故障探測（說明與實踐）
（4）其它
A、培訓場地 由甲方協助安排；
B、使用教材 由本公司匯總后統一提供
（5）現場測試程序和設備安裝、技術督導的建議
由賣方負責開箱，買方派人協助配合。
設備測試包括工廠測試和生產場地安裝后的現場測試。
現場測試包括：
a 初驗收測試
b 最終驗收測試
（6）運行（試運行）
初驗收測試結束后立即開始試運行，目的是為了測試和保證被測試設備的可用性。所需時間為按甲方要求。
（7） 終驗收測試
按甲方要求
4、 乙方服務承諾
售后服務及系統設備運行情況跟蹤是我公司重視的工作，亦是我公司產品質量的保證所在。在提供先進技術項目及設備的同時，我公司在售后服務及跟蹤方面做出如下承諾：
a) 保質期
系統終驗收后即進入保質期，質保期為12個月。我方安排機電工程師進駐現場直接參與操作，幫助和指導操作人員正確使用有關設備和運作程序，直到熟練操作為止。在保質期內，由于設計、制造或運輸引起的技術、質量問題使得設備不能正常運行，應由賣方免費提供及時修理。
替換或維修部件的保質期從買方投入使用開始起六個月，或與原設備的保質期同時 終止，以期限長的為準。
保質期過后，我方仍有責任根據客戶需要提供維修服務，根據工作量的大小雙方友好商討維修費用，我方將提供優質服務和合理價格。
b) 服務響應
在保修期內，如發生設備損壞或用戶提出的技術問題，我方會在接到電話或書面通知書后24小時內及時派工程師來解決問題、排除故障。
本公司供應聿朗1聿朗 1 是 1-10t/h 0.7KW，質量保證，歡迎咨詢洽談。
