一、概述

QYK全液壓球閥控制柜用于實現水電站進水主閥---球閥的開啟和關閉，它能實現電氣自動開關球閥，并能在失電的情況下通過機械液壓操作系統實現主閥的關閉。

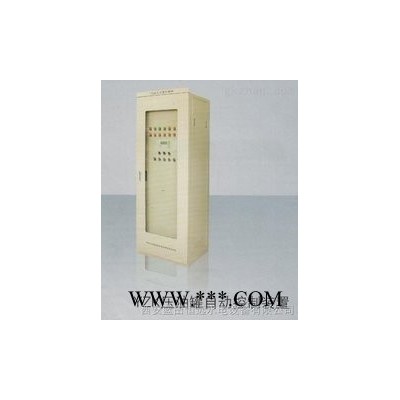

控制柜由柜體和柜內元件組成。柜體采用前、左、右門均可打開的三開門結構，以利于柜內元件的安裝、檢修和維護。本柜與傳統的球閥控制柜相比較，其的優點是：在系統失電時通過機械液壓操作系統實現主閥的關閉，機組運行的安全性、可靠性得以提高。

二、特點

n 在系統失電時通過機械液壓操作系統實現主閥的關閉。

n 在液壓回路中增設保護閥門避免在主閥全開時上、下止水環誤動；主閥全關接力器的     誤動。

n 接力器連接管路設置節流閥，可以通過調節其開度實現球閥開、關時間的調整。

n 球閥控制柜操作控制以PLC為核心控制單元，結構簡單、可靠性強，并可實現開、關閥過程中異常報警。

三、技術參數

n  操作油壓：4.0MPa  6.4MPa  10MPa

n  接力器油路公稱通徑：20mm  25mm  32mm  40mm  50mm

n  工作水壓：2.5 MPa  4.0 MPa  6.4MPa(可根據用戶要求生產)

n  電源電壓：220VDC  24VDC  220VAC  110VAC         重量：100kg
