產品概述

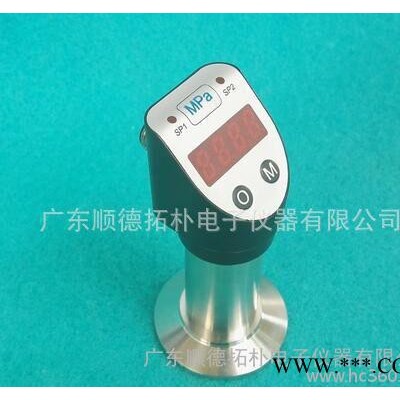

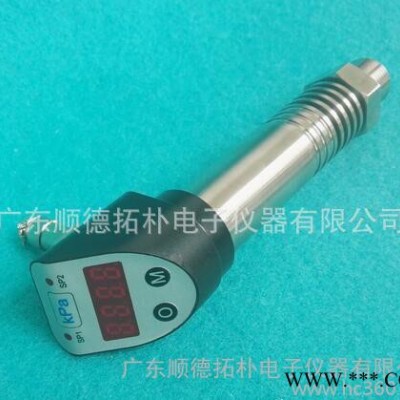

    TOK503系列智能控制儀表是在TOP503的基礎上添加了現場控制儀表,做數值顯示器及報警輸出控制之用。裝有M12-5型或GX12-5型插頭座對外電源及信號連接.儀表呈準圓

柱形,采用ABS塑料外殼,外形36×47mm,厚39mm.
    TOK503系列智能控制儀表集壓力測量，顯示，輸出、控制于一體。產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處

理，現場顯示，并輸出帶兩路光耦報警或兩路繼電器報警或一路模擬量(4~20MA)帶一路開關輸出。
    該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。
    廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。

儀表特點：
◆采用高精度壓力傳感器，比機械壓力開關精度高，遲滯小，響應快，穩定可靠；
◆兩路光耦報警或兩路繼電器報警或一路模擬量(4~20MA)帶一路開關輸出
◆4位LED數碼管顯示,無視值誤差
◆低價格，高精度，高可靠性，替代各種壓力繼電器、電接點壓力表、機械壓力開關、指針壓力表
◆通過電流：測量范圍  3～22mA
◆沖擊振動：符合電子工業部標環境實驗Ⅱ組儀器要求。
◆顯示方式： LED（發光二極管）數字及小數點顯示，字高8.0mm，紅色。
◆顯示采樣速率：5次／秒
◆正常使用電壓降：電壓降≤4V，20mA，有過流保護
◆數顯設定范圍：－1999～9999
◆保護措施：反向接入保護、抗過流保護、防雷擊/浪涌保護

主要技術參數：
被測介質： 氣體、液體及蒸氣（弱腐蝕性）
量    程： -100KPa～0-0.6Mpa～60 Mpa～100 Mpa間任意可選
輸    出： 兩路光耦報警或兩路繼電器報警或一路模擬量(4~20MA)帶一路開關輸出
綜合精度： 0.25%FS、0.5%FS
供    電： 24VDC（12～36VDC）
介質溫度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可選）
環境溫度： -20～85℃
儲存溫度： -40～90℃
相對濕度： 0～95% RH
密封等級： IP65
過載能力： 150%FS
穩 定 性： ≤±0.15%FS/年
電氣連接： GX12-5接口、M12-5（標準配線3米）

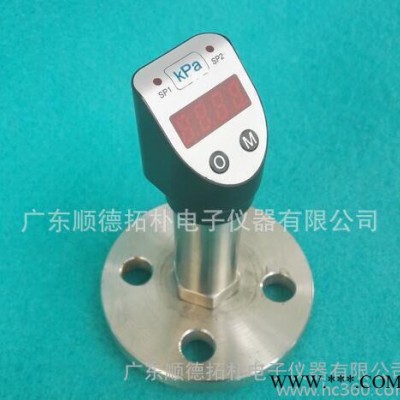

機械連接： 螺紋1/4NPT、G1/2、M20X1.5；法蘭、活螺紋、卡接DN25、DN50等
連接螺紋材料： 304/316L不銹鋼

選型說明：
TOK503-3M-KA-B-M20-G
量程：0～3MPa；輸出：帶兩路光耦報警；精度：0.25%FS；安裝螺紋：M20X1.5；電氣接口：GX12-5
TOK503H-60M-KB-C-G1/4-M
量程：0～60MPa；輸出：兩路繼電器報警；精度：0.50%FS；安裝螺紋：G1/4；電氣接口：M12-5；結構：高溫型
注：其它特殊要求需以文字的形式說明，如高溫200℃

















等
