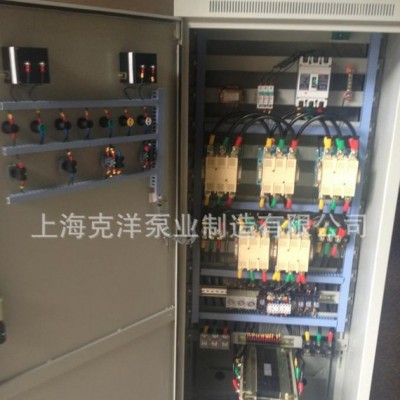

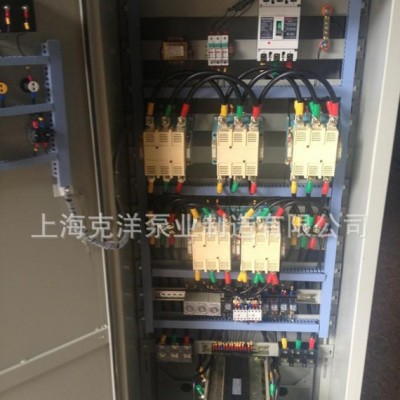

XMB型變頻恒壓供水自動控制柜

產品分類：控制柜-系列

一、XMB系列變頻恒壓供水自動控制柜產品概述：

XMB系列變頻恒壓供水自動控制柜運用先進的交流變頻調速技術和微電腦檢測、控制技術、由變頻器（調速），可編程序控制器或智能型變頻調速恒壓供水控制器和引進低壓電器組合而成，對水泵進行全流量范圍的定位新型節能供水設備?？刂乒褚韵到y(tǒng)管網的瞬時變化的壓力為穩定參數（比較定位）通過微機控制變頻器的輸出頻率。自動跟蹤調節水泵的轉速，實現對系統水壓的PID閉環調節，從而保證管忘網的末端的壓力恒定，使整個供水系統持續高效運行。當用水量增大時，變頻器輸出頻率**大，水泵轉速加快，供水量增大、用水量減少時，變頻器輸出頻率變小，水泵轉速減慢、供水量減小、保證用戶對水的壓力和流量的需要。采用變頻恒壓供水式，不須建造高位水箱、水塔、水質相應不易受到二次污染。變頻恒壓供水方式提高了供水效率和供水品質，屬于**重點推廣的節能新技術，是一種極為理想的現供化建筑，供水解決題案。

XMB系列變頻恒壓供水自動控制柜完全按照建設部1994年批準頒布《JG/T3009-93微機控制變頻調速給水設備標準》進行生產和質量檢測。多年來，產品以其性能優異、技術先進、服務周到，贏得廣大客戶的贊譽和信賴。

二、XMB系列變頻恒壓供水自動控制柜產品特點：

1、選用國際**變頻器，可編程控制器及**低壓電器；

2、數字PID調節，鍵盤操作、數字顯示、全自動運行無人值守；

3、電路設計簡潔明了、思路清晰，便于故障分析、維修；

4、變頻調節，有效避免了“水錘”現象。

5變頻器和控制器的編程與設定方便簡單，容易掌握。

6、性能優良、控制方式靈活、抗干擾能力強、工作穩定可靠；

7、無損耗調節小泵電機轉速：實現供水量從零至系統的**大值之間的無級變化；

8、通訊串行口能和計算機連接，實現計算機聯網直接控制。

9、供水壓力穩定，系統實現閉環控制，能自動調節系統壓力和設定壓力的差值，使系統壓力保持恒定。

10、自動狀態下，水泵電機實現軟啟動。對電網和管網無沖擊，大大延長水泵、電機、管道系統、電氣控制系統的使用壽命；

11、手動、自動控制功能設置，可保證設備的安全連續運行；

12、控制程序化、可根據用戶的要求實現多種控制方式。如：定時開關系統、消防聯動、不流量和零流量自動關機睡眠，上位機集中管理等；

13、多臺泵可循環交替運行，均衡各臺泵的平均工作時間延長水泵的使用壽命，從而避免備用泵的長期不運行而銹蝕，保證火警發生時水泵能順利投入運行；

14、基本控制功能強大，可選擇附加功能豐富。如：定時開關系統，水泵自動軟換工作。小流量和零流量用水時自動關機睡眠、遠程控制**地控制柜。

15、完善的保護功能，具有短路、過流、過壓、過熱、過載等多種保護，水泵運行如有故障，自動停止工作并報警輸出；系統具有自檢、故障判斷、故障記憶、故障顯示、自動起動備用泵等功能。

三、XMB系列變頻恒壓供水自動控制柜功能原理：

1、控制模式

（1）一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”起動時用面板操作按鈕控制。如用戶要求增加“”兩用模式（即兩臺泵可同時用，）請訂貨時詳細說明。

（2） 二用一備：控制1#、2#、3#備三臺水泵，可工作于“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵水泵自動投入工作。“手動”啟動時，用面板操作鈕控制。若是關掉一臺主泵，即變?yōu)?ldquo;一用一備”如果用戶要求增加“三用”工作模式（三臺泵可同時用），請訂貨詳細說明；

（3）三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”啟動時，用面板操作。按鈕控制，若是關掉一臺主泵，即變?yōu)?ldquo;兩用一備”，若關掉兩臺主泵，即變?yōu)?ldquo;一用一備”。如果用戶要求增加“四用”工作模式（即四主泵同時使用），請訂貨詳細說明。

2、控制方式

（1）“Y”液位控制：該型控制柜配key浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止；

（2）“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣；

（3）“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等；

（4）“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等；

（5）“K“空調聯合控制”該型控制柜為空調水泵而設計，水泵啟動由操作中心控制，水泵運行時控制柜輸出一個供制冷機組連機的控制接點，實現按先開泵，后開制冷機組的程序進行控制，確保機組的安全運行；

（6）“Q”潛污泵控制：根據潛污泵特，該型控制柜除具備主回路短路、氣相、過載保護外，還設計有泵體泄漏保護及泵體電機定子繞組過熱保護功能；

（7）“X”消防控制：該型控制柜按**規劃設計，消防噴淋泵的啟動可通過機箱面板手動啟動，消火栓開關啟動，消防中心啟動，并輸出水泵開泵、停泵信號反饋至消防中心作指示報**。

3、智能啟動器特征

（1）軟啟動器可解決水泵電機啟動時管理內液流沖擊所產生的系統水錘現象，避免了管道、閥門及其它附件因其而受損，節省維護費用；

（2）因啟動電流過大會使電網電壓產生壓降，從而造成對電網中其它負載設備的損害，軟起動器可完全解決這個問題，它能降低配電容量，可使電纜的面積及電氣元件的規格相應減小、降低設備的總投資額；

（3）設備空載或輕載時，軟啟動器能自動地調節輸出電壓減小耗用電流，提高電機的功率因數，從達到節能的目的；

（4）軟啟動器可以自動調節，使相電流平衡，減小電動機發熱，延長電機的使用壽命。

四、XMB系列變頻恒壓供水自動控制柜適用范圍：

樓宇、城鎮居民小區、企業單位、事業單位的生活用水、消防滅火供水；

各類工業用水、油田與輸油碼頭之間的遠距離管道恒壓輸油系統；

各類自來水公司供水及其二次增壓泵站的恒壓供水；

各類污水處理廠、機場、農業排灌（噴灌）紐站供水；

各類賓館、飯店24小時冷熱不間斷恒溫、恒壓供應冷熱水；

工廠鍋爐穩壓補水系統、熱水供應系統、以及城市供熱系統的熱循環系統；

空調冷卻水循環恒溫、恒壓控制；

城市廣場音樂噴泉的自動供水控制等。

五、XMB系列變頻恒壓供水自動控制柜安裝環境：

1. 環境溫度范圍：- 5 ℃ ～ + 40 ℃；

2. 空氣濕度范圍：5% ～ 90% RH ，無結露；

3. 海拔高度：1500米以下；

4. 安裝面與水平面的傾斜不超過5°；

5. 安裝處無顯著搖動和沖擊振動；

6. 安裝處無大量油霧、灰塵或纖維粉塵；

7. 使用類別為AC-3；

8. 污染等級為3級；

9. 安裝類型為Ⅲ類。

六、XMB系列變頻恒壓供水自動控制柜調試與使用方法：

XMB系列變頻恒壓供水自動控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。

2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。

3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。

七、XMB系列變頻恒壓供水自動控制柜技術參數：

1、XMP系列直接啟動水泵控制柜

控制電機功率：0.37-15KW；

控制電壓：380V；

控制水泵臺數：1-4臺。

2、XMX系列星三角啟動水泵控制柜

控制電機功率：15-90KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

3、XMZ系列自耦降壓啟動水泵控制柜

控制電機功率：15-160KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

4、XMR型軟啟動水泵控制柜

控制電機功率：15-280KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

5、XMB系列全自動變頻調速水泵控制柜

控制電機功率：0.18-315KW；

控制電壓：380V；

控制電機臺數：1-7臺；

壓力控制精度:0.02MPa或-0.02MPa
