產品認證	IOS9001-2000
額定電壓	220V
結構形式	柜式
品牌	廣安
加工定制	是

1.功能： 配電柜具有架空進出線、電纜進出線、母線聯絡等功能。
2.組成：配電柜應滿足GB3906-1991"3-35 kV交流金屬封閉開關設備"標準的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。
柜體材料
1)冷扎鋼板或角鋼(用于焊接柜)；
2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)；
3)不銹鋼板(不導磁性)；
4)鋁板((不導磁性)。
功能單元
1)主母線室（一般主母線布置按“品”字形或“1”字形兩種結構）
2)斷路器室
3)電纜室
4)繼電器和儀表室
5)柜頂小母線室
6)二次端子室
柜內元件
1. 柜內常用一次電器元件(主回路設備)常見的有如下設備：
電流互感器簡稱CT[如：LZZBJ9-10]
電壓互感器簡稱PT[如:ZJ-10]
開關柜
接地開關[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]
隔離開關[如:GN19-12、GN30-12、GN25-12]
高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]
高壓接觸器[如： JCZ3-10D/400A型]
高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]
變壓器[如:SC(L)系列干變、 S系列油變]
高壓帶電顯示器[DXN-Q型,DXN-T型]
絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]
主母線和分支母線
高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]
負荷開關[如:FN26-12(L)、FN16-12(Z)]
高壓?jiǎn)蜗嗖⒙?lián)電容器[如:BFF12-30-1] 等等
2. 柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備),常見的有如下設備:
繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等
分類
按斷路器
按斷路器安裝方式分為移開式(手車式)和固定式
(1)移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12。
(2)固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。
按地點
按安裝地點分為戶內和戶外
(1)用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜;

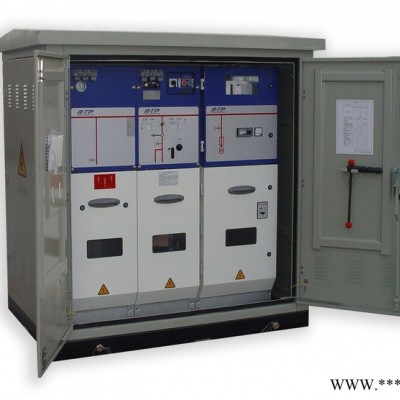

(2)用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜。
按柜體結構
按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類
(1)金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。
(2)金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。
(3)金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。
(4)敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜
“五防”低壓配電柜內的真空斷路器小車在試驗位置合閘后，小車斷路器無法進入工作位置。（防止帶負荷合閘）
2、高壓配電柜內的接地刀在合位時，小車斷路器無法進合閘。（防止帶接地線合閘）
3、高壓配電柜內的真空斷路器在合閘工作時，盤柜后門用接地刀上的機械與柜門閉鎖。（防止誤入帶電間隔）.
4、高壓配電柜內的真空斷路器在工作時合閘，合接地刀無法投入。（防止帶電掛接地線）
5、高壓配電柜內的真空斷路器在工作合閘運行時，無法退出小車斷路器的工作位置。（防止帶負荷拉刀閘）
各類詳情
KYN61-40.5型鎧裝移開式交流金屬封閉開關設備
產品用途
該產品適用于三相交流50Hz，40.5kV單母線分段電力系統中，在發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298，DL404等標準的要求，并具備完善的“五防”功能。
使用條件
1、周圍空氣溫度上限+40℃ 下限-10℃
2、海拔高度：不超過1000m
3、濕度
相對濕度：日平均值不大于95%，月平均不大于90%；
飽和蒸氣壓：日平均值不大于2.2×10 Mpa，月平均不大于1.8×10 Mpa。
4、地震烈度不超過8度；
5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染；
6、無經常性的劇烈震動。
當開關柜使用條件超出以上規定，由用戶與制造廠協商確定。
產品特點
1、采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；
2、開關柜柜體選用**冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；
3、可配用南洋電器廠ZN85-40.5真空斷路器和法國施耐德SF1、SF2型及阿爾斯通FP系統六氟化硫斷路器，以滿足不同用戶的需求；
4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道；
5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作；
6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要；
7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。
主要技術參數
額定電壓40.5KV
額定頻率 50Hz
主母線額定電流1250A、1600A、2000A
分支母線額定電流 630A、1250A、1600A
額定絕緣水平（1min工頻耐壓：相間、相對的95KV，一次隔離斷口115KV。雷電沖擊耐受電壓：相間、相對的185KV，一次隔離斷口215KV。輔助控制回路1min工頻耐壓：2KV）
外型尺寸（寬*深*高） 1400*2800（3000）*2800

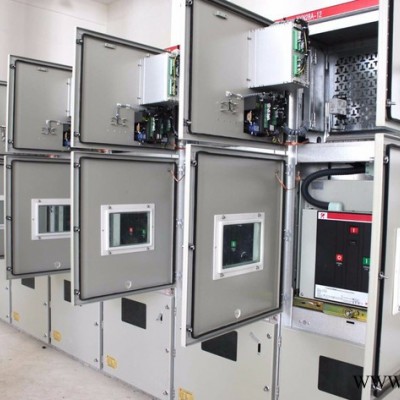

KYN44(KYN28)-12型鎧裝移開式交流金屬封閉開關設備
產品用途
本開關設備適用于3.6～12kV三相交流50Hz單母線及單母線分段系統的成套配電裝置，主要用于發電廠、中小型發電機發電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制、保護、監測之用。本開關設備符合GB3906，DL404標準及國際IEC298。
本開關柜可配用VD4型、VB2型、VS1型、HVF（韓國現代）、EV12型真空斷路器，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處于閉合位置關合斷路器、防止誤入帶電隔離室、防止在帶電時誤合
使用條件
1、環境溫度 -10℃至+40℃
2、海拔高度：不超過1000m
3、濕度
相對濕度：日平均值不大于95%，月平均不大于90%
4、地震烈度不超過8度；
5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染；
6、無嚴重污穢及經常性的劇烈振動。
7、在超過GB3906和本標準規定的正常的環境條件下使用時，由用戶和制造廠協商。
產品特點
1、本開關設備具備完全鎧裝結構，低壓與高壓分離，充裕的電線室，可安裝多組電纜，電纜接線端子距地面**大高度可達800mm；
2、堅固可靠的五防聯鎖裝置，在關閉的面板上也可操作斷路器，通過觀察窗可看到斷路器所處的狀態；
3、功能齊全的手車，**手車互換性，具操作輕巧，動作平穩；
4、維護簡捷，易于安裝母線和電纜，可升降的轉運車，手車的推進，抽出和運輸非常方便；
5、全組裝式的開關柜使用敷鋁鋼板，耐腐蝕、抗氧化，采用多重折邊工藝，保證高的強度的剛度。
主要技術參數
額定電壓 10KV
**高電壓 12KV
額定絕緣水平（1min工頻耐壓：對地及相間42KV，一次斷口間48KV。雷電沖擊耐受電壓：對地及相間75KV，一次斷口間85KV。）
額定短路開斷電流16KA、20KA、25KA、31KA、5KA、40KA、50KA
