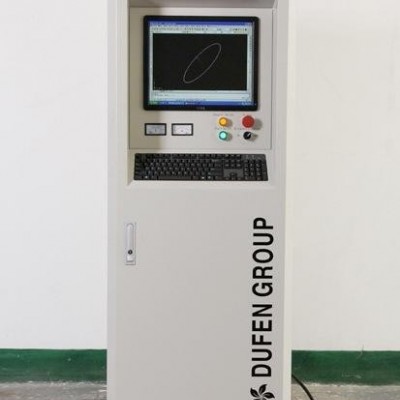

中走絲控制柜XP系統，簡單易操作的控制柜，控制柜的功能特點

電火花線切割控制柜

                               ------------------珠海際宇**生產銷售

   杜芬數控集團際宇事業部是一家專業從事電火花線切割技術的高科企業，專做線切割行業17年，是國內**的制造及4S服務運營商。基于全CNC自動化理念，提供一系列獨特線切割機床和控制獨特線切割機床和控制系統。公司本著以“**的產品**的管理**的服務”，不斷追求客戶**大滿意，為社會發展、人類進步作貢獻的理念。并且曾多次獲得科學進步獎，擁有十余數控行業的發明**。

一、主要結構及工作原理：

本高頻電源由主振電路、脈寬調節電路、間隔調節電路、功率放電電路和整流電路等構成。

主振電路由8MHz晶體振蕩器產生主頻脈沖，經分頻電路輸入到美國原裝芯片（CPLD)進行處理，控制脈沖波形，波形經前置放大后，驅動VMOS功率管，輸出穩定整齊的加工信號。功率放大電路采用三只高性能大功率VMOS場效應管，8只開關選擇工作。VMOS管特點是開關速度快，電壓驅動，輸出電流大，具有高效率、高光潔度線切割專用脈沖電源。

二、常見故障分析與維修

1) 驅動電源部分

1、X、Y步進電機無法通電鎖定。

①　驅動電源整流橋損壞。

②　+12V電源故障或斷線。

2、X或Y步進電機缺相。

①　步進電機斷線。

②　驅動板故障。

③　電腦控制卡故障或斷線。

3、X或Y步進電機行走丟步。

①　航空插頭或矩形插頭接觸不良。

②　整流電解電容失效。

2）高頻電源部分

1、電壓表無電壓指示。

①　熔斷器熔芯燒斷，整流橋或線路短路。

②　接觸不良或斷線。

③　整流橋損壞開路。

2、有加工電壓，無高頻輸出。

①　控制卡故障。

②　用粗導線在高頻電源正負之間短路，如有電流，則為高頻輸出線開路。

3、加工電流異常增大

①　VMOS功率管損壞。依次接通功率輸出開關，找出對應電流偏大的功率管，并更換掉。

②　振蕩電路故障，脈沖信號占空比變大。

③　并接在紅黑高頻輸出接線柱處的反向二極管擊穿。

④　控制卡（控制器）的取樣變頻電路故障。

三、控制柜易扣件明細表：

 杜芬數控是一家專業從事電火花線切割技術的高科企業，專做線切割行業17年，公司本著以“**的產品**的管理**的服務”，不斷追求客戶**大滿意，并于2013自主研發杜芬出口型電柜，下面是關于電柜的主要配置說明特點。

v 使用杜芬自主研發的CAD控制卡，智能，簡單。采用圖形驅動技術，降低了人工的勞動強度，提高了工人的工作效率，減少了誤操作機會;帶用用戶加工的工藝數據庫，智能控制加工速度和加工參數，簡單易學。

v 采用無阻恒流斬波設計的四軸驅動，保證了連續高負荷狀態下始終穩定可靠，四軸聯動，超低功耗，散熱量低，恒溫保護。

v 智能高頻電源是采用高端分級階梯高頻系統，智能高效，使用壽命長，可靠環保。

v 斷路保護器、繼電器、熱保護器等一些原件是采用**法國施耐德品牌，相較其它原件來說，網絡功能強，軟件好用，方便。能夠減少工作人員的操作復雜性。

v 杜芬出口型電柜是使用臺灣明緯品牌的開關電源，臺灣明緯品牌是臺灣交換式電源供應器的**制造高之一。

v 電腦、鼠標、鍵盤都是采用新型的聯想品牌，是亞洲“**”電腦品牌，高品牌，高質量，易使用，操作動性強。

v 變頻器是德國博世力博樂品牌原裝進口的，具有G3的所以功能特點，并且可以自定義V/F曲線，具有掉電自動記憶設定頻率功能，能夠提高模擬輸入通道線性度，優化內部結構，增強散熱能力，可靠性好。

v UL美標線的內外連接線全部采用UL1015，防腐蝕性，感應性好。

v 采用全鋁制自散熱式電阻箱，保證了電子零件的時效穩定性。

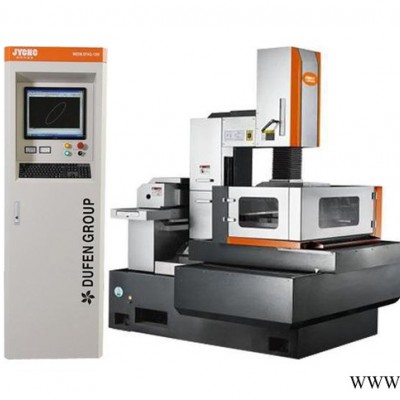

此款中走絲控制柜中走絲線切割，快走絲線切割都可均用！
