材料	鋼板
產地	江蘇
工作高度	無
規格	FL2000-7.5KW
類型	扶梯變頻控制柜
用途	自動扶梯及自動人行道
品牌	FLY
型號	FL2000
操作控制方式	微機控制
整塔承重	無

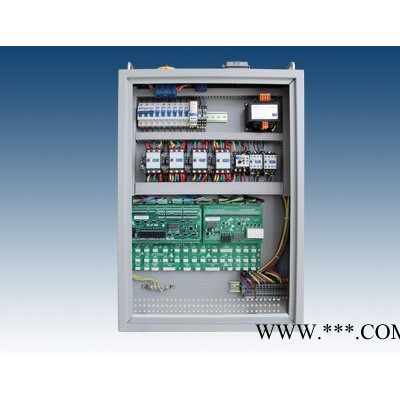

產品簡介：

型        號：FL2000名        稱：自動扶梯（人行道）變頻上部控制柜驅動方式：變頻功率范圍：≦15KW(＞15KW柜體尺寸不同)外形尺寸：825MM(高)×595MM(寬)×230MM(厚)控制方式：微機控制器(PLC可選)標        準：功能配置符合GB16899-2011標準要求 電源要求：AC380V、50/60Hz環境溫度：-10°至＋65°

技術特點：

        隨著人們對扶梯自動化程度要求的提高，傳統的PLC扶梯控制系統已經很難滿足需求，因此，自動扶梯微機控制系統應運而生。我公司推出的FL-F-300扶梯自動控制系統彩用單片微機控制，真正全串行通訊控制，具有體積小、控制功能強大、功耗低、通用性強等特點。本控制系統能對電動機的啟動、停止、正轉、反轉、及“星-三角”變換和變頻調速進行全面的控制和管理，對運行中發生的短路、欠電壓、過載、梯級異常、梯級下沉、驅動鏈斷、曳引鏈斷等多種故障實施調速并行處理。

軟硬件優化設計：

        控制主板由單片機、開關量輸入輸出部分、安全開關檢測電路、測速電路、串行通訊電路和看門狗電路等組成，是整個控制系統的核心。采用美國ATMEL公司的高性能中央處理器（CPU），所有核心部件均采用進口知名品牌元件，輸入、輸出均使用光電隔離技術，使外圍電路和內部電路徹底隔離，系統出廠前均經過高溫老化處理，整體安全性、可靠性和可維修性均很高。同時，CPU具有ISP功能，可實現在線編程，方便系統升級。

        軟件采用模塊化程序設計方法，各部分功能軟件相互分離，它們和主程序之間只是簡單的調用關系，軟件結構簡單、清晰，不會互相影響，排除了程序死循環的可能，同時也方便功能的添加。以及抗干擾的開關防抖動程序設計，開關狀態的輸入，均要經過20MS的確認后，才會改變?cè)瓲顟B(tài)，否則認為是開關誤動作。

強大的控制功能：

      和傳統的PLC扶梯電控系統比較，我司的扶梯自動控制系統不僅能實現PLC控制系統模式下的扶梯功能，而且還有以下特點：

     1）多微機全串行通訊：主板和顯示板之間為全串行通訊，使得扶梯敷線大大減少。

     2）安全回路檢測、顯示功能：加入了安全回路檢測電路，可實現安全回路的實時檢測，關在顯示板上顯示相應的故障代碼，指引維護人員迅速找到因故障動作的安全開關。

     3）多種運行模式控制：系統軟件已考慮了扶梯常用的四種運行模式：直拖模式（星型、三角型速度轉換）、智能直拖模式（星型、三角型速度轉換）、變頻怠速模式和變頻模式?？赏ㄟ^(guò)設置參數值和啟動鑰匙動作次數來實現4種運行模式的轉換，使扶梯整梯生產廠家的產品通用性大大加強。

產品特點： 1.控制柜與外部連接采用(AMP)接插件聯系方式,現場布線快捷、準確；2.系統彩用串行通訊連接，布線簡單、擴展方便；3.控制柜中所有控制板均為本公司產品，所有故障統一編碼、集中顯示；4.扶梯故障及方向顯示一體化設計；

5.微機板控制，我司微機系統功能強（扶梯的一些基本功能都），設置簡單（功能的調整都是輸入?yún)?shù)**可以實現）。
