中源動力ZY-BPG系列變頻柜/變頻控柜/動力節能柜

概述

ZY-BPG變頻控制柜是由內裝的高性能通用或?qū)Ｓ孟盗凶冾l器加外圍的開關控制，數據采集，繼電保護，人機對話等電氣元件和柜體組成的，是對三相交流電動機（包括風機，泵）進行變頻調速控制的交流拖動裝置和節能裝置。

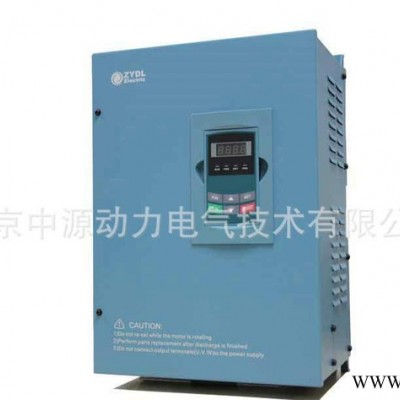

變頻器選型:中源E900,A900,DF800,P800F或ACS510/550,ATV61/71,FR-F740,P11/G11系列

變頻控制柜采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或工控機、PLC、DCS、可編程操作終端人機界面通訊控制,具有很直觀的各種顯示功能

變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工礦要求定制。目前比較定型的有：

恒壓供水變頻柜（1控1，1控2，1控3，1控4等）：ZY-GSP系列

自動扶梯變頻控制柜，ZY-LIV系列

中央空調循環水泵變頻柜, ZY-XHP系列

中央空調冷卻塔風機變頻柜，ZY-LQF系列

廚房排煙風機變頻柜，ZY-PYF系列

鍋爐鼓風引風變頻柜，ZY-GLF系列

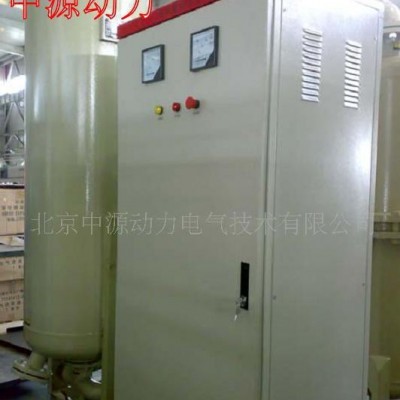

空壓機變頻節電柜，ZY-KYF系列

渣漿泵變頻控制柜，ZY-PPG系列

以及各種以節電或以生產工藝自動化為目的根據客戶需求定制的變頻控制柜等。

功能

1、電源切換與保護
變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分斷電路外，可對電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。

2、啟、停控制功能
變頻柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。

3、頻率（速度）調整
變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速

4、表頭顯示

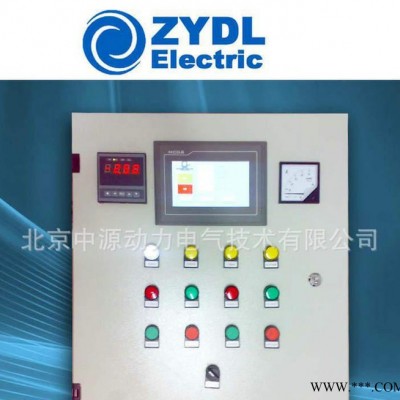

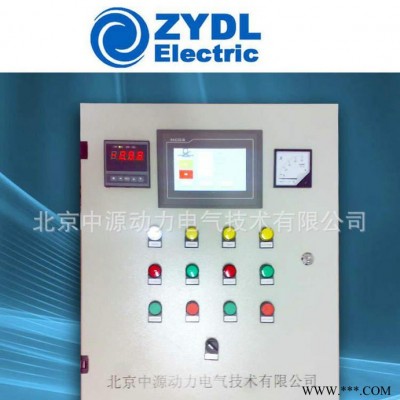

變頻柜面板上設置電壓表，電流表,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。

5、備用工頻切換
用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動/自動，工頻啟動裝置大于15KW用軟啟動器實現）

6、多種控制功能
可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。

7、加裝外圍設備
根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，能量回饋電網裝置，制動電阻，交流接觸器，中間繼電器，熱繼電器，熔斷器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇，加熱器，恒溫空調等。

8、安全防護
將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用，也可防止導電物、水滴、和大量粉塵的直接進入，如果是室外安裝可將柜體做成防雨柜體。

9、整齊美觀
將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。
