產品類型	電動機
產地	美國
額定功率	轉矩達5000Nm以上
額定轉速	額定轉速50 到 18600RPM
類型	力矩電機
應用范圍	峰值扭矩1.17 到 12812Nm
品牌	Kollmorgen科爾摩根
型號	KBM
質量認證	CE

產品經理：黃先生   聯系電話：18518556288

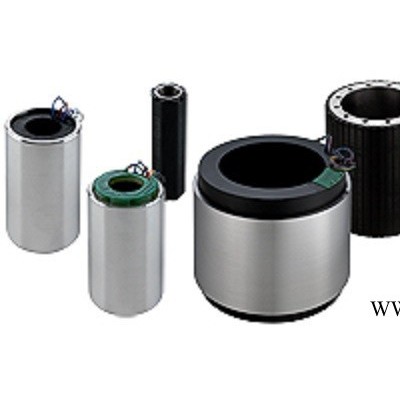

kollmorgen  KBM系列無框力矩電機是我們**推出的直接驅動器技術產品。KBM成套
型產品具有出色的性能，使用壽命長，安裝簡便，可以滿足當今設計
工程師的需求。用戶還可以選擇閉鎖型數字霍爾效應傳感器，這些驅
動器器是預先校準并在工廠內安裝的，增加了軸向轉子長度，以確保
正確的觸發機制。如果選擇配備絕緣部件，還可以在多種線輸入電壓
下操作。我們?yōu)槟峁┝嗽敿毜倪x型指南，其中介紹了目前提供的各
種預設計選件和配置。
產品經理：黃先生   聯系電話：18518556288
KBM無框電機的優勢
業內**的無框電機性能? 采用先進的電磁設計，可以達到**大轉矩密度，減小電
機體積尺寸。
 旋轉非常平穩，齒槽效應非常小，總諧波畸變（THD）
很低。
操作速度范圍大，加速快。
 高質量的結構確?？煽啃院桶踩僮? 高速電機的轉子采用冗余磁體連接方式——同時采用附
著沾合及Kelvar品牌纖維捆綁。
 電機繞組**高溫度等級為155℃，帶有集成熱敏電阻，可
以確保在高標準應用系統中的連續安全操作。
 帶有經UL推薦的絕緣系統，使系統更容易達到法規要求。
 選擇了符合RoHS指令的材料。
 設計方案的可配置程度很高**大限度降低了設計
解決方案的時間
 提供了14種機框尺寸以及多種疊片段長度。
 采用霍爾效應傳感器實現標準傳感器反饋功能。
 標準高壓和低壓絕緣。
 提供多種標準繞組，并可以根據要求提供定制繞組。
 很容易調整機械接口。
高質量的結構
 全封裝的定子繞組
 內部繞組能夠在155℃下連續操作
 使用PTC熱敏電阻（雪崩式）實現過載保護
 采用稀土釹-鐵-硼磁體
 轉子磁體上采用故障安全型保護帶*
 符合RoHS指令要求
可用選件（不需要設計費）
傳感器反饋裝置（KBMS型）
閉鎖型數字 霍爾效應傳感器經過預先校準，并在生產時安裝
至定子出線端。在此選型指南中給出了接線說明以及電氣時
序圖。KBMS型產品增加了軸向轉子長度，以確保正確的傳感
器觸發機制。
選擇絕緣系統
S（標準）- 可以用于規格不超過240 Vac的驅動器放大器電源
H（高壓）- 用于規格高于240 Vac，并且不超過480 Vac的驅動
器放大器電源
產品經理：黃先生   聯系電話：18518556288
各種繞組
根據客戶應用系統的具體電壓和電流要求，可以通過優化電
機繞組來達到所需的速度和轉矩性能。在報價之前，科爾摩
根的工程師必須確保每種特殊繞組方案都具有電氣可行性，
并且能夠制造出來。
轉子輪轂尺寸
轉子輪轂可以按照客戶規定采用各種孔型、安裝功能或者較
小的內鏜孔直徑。在本選型指南內給出的標準KBM(S)型產品
對應轉子內鏜孔直徑**大的情況。
轉子輪轂材料
標準配置KBM(S)的轉子輪轂是用非電鍍冷軋鋼制作的。如果
希望使用電鍍、涂層、清潔或其它材料，那么在報價之前，
科爾摩根的工程師必須確保方案的可行性，并調整相應的價
格。
定子套管材料
標準配置KBM(S)-10、14、17、25、35、45、163和260型定子在
定子疊片段周圍帶有無涂層鋁套管。如果鋁定子套管需要涂
層或電鍍層，那么在報價之前，科爾摩根的工程師必須確保
方案的可行性，并調整相應的價格。定子套管僅用于上述尺
寸的型號。
認證機構（UL/CE）信息
KBM(S)電機有助于幫助客戶的高品質組件獲取UL或CE認證。
定子絕緣系統完全是用經過認證機構核準的材料制作的，其
設計完全符合認證機構規定的漏電和電氣間隙準則，并在認
證機構規定的電壓下檢測了繞組電路和接地金屬定子表面之
間的介電強。
產品經理：黃先生   聯系電話：18518556288
產品型號：
KBMS-10H02-B
KBMS-10H03-B
KBMS-10H04-B
KBM(S)-1001-X KBM(S)-1002-X KBM(S)-1003-X KBM(S)-1004-X
KBM(S)-14X01-X KBM(S)-14X02-X KBM(S)-14X03-X
KBM(S)-17X01-X KBM(S)-17X02-X KBM(S)-17X03-X KBM(S)-17X04-X
KBM(S)-25X01-X KBM(S)-25X02-X KBM(S)-25X03-X KBM(S)-25X04-X
KBM(S)-35X01-X KBM(S)-35X02-X KBM(S)-35X03-X KBM(S)-35X04-X
KBM(S)-43X01-X KBM(S)-43X02-X KBM(S)-43X03-X
KBM(S)-45X01-X KBM(S)-45X02-X KBM(S)-45X03-X
KBM(S)-57X01-X KBM(S)-57X02-X KBM(S)-57X03-X
KBM(S)-6001-X KBM(S)-6002-X KBM(S)-6003-X
KBM(S)-79X01-X KBM(S)-79X02-X KBM(S)-79X03-X
KBM(S)-88X01-X KBM(S)-88X02-X KBM(S)-88X03-X
KBM(S)-118X01-X KBM(S)-118X02-X KBM(S)-118X03-X KBM(S)-118X04-X
KBM(S)-163X01-X KBM(S)-163X02-X KBM(S)-163X03-X
KBM(S)-26001-X KBM(S)-26002-X KBM(S)-26003-X
KBM(S)-10XX-X
KBM(S)-14XXX-X
KBM(S)-17XXX-X
KBM(S)-25XXX-X
KBM(S)-35XXX-X
KBM(S)-43XXX-X
KBM(S)-45XXX-X
KBM(S)-57XXX-X
KBM(S)-60XX-X
KBM(S)-79XXX-X
KBM(S)-88XXX-X
KBM(S)-118XXX-X
KBM(S)-163XXX-X
KBM(S)-260XX-X
KBMS-10H01-A
KBMS-10H01-B
KBMS-10H01-C
產品經理：黃先生   聯系電話：18518556288
安裝轉子
很多KBM(S)系列轉子因為太大而無法用手安全提起，另外在轉子快速進入定子時的吸引力可能太大，以至于無
法用手控制。科爾摩根建議使用一個提升機或小型空中起重機將轉子提升**位并保持穩定，以便能夠在控制良
好的情況下插入到定子中。大多數大型KBM(S)轉子在鋼輪轂中都有螺紋孔，可供用戶連接吊耳，從而進行提升
操作。請注意在使用起重鏈和吊鉤接口的提升操作中，建議使用轉動吊耳而非固定環吊耳以保證安全。
檢查運行間隙
在正確安裝和固定了轉子之后，應拆下所有Mylar墊片材料。請仔細檢查游隙是否有任何碎片或堵塞。如果可
能，用手旋轉轉子以確認其能夠自由旋轉。
安裝支持
客戶如果遇到應用或安裝問題，可以聯系科爾摩根尋求幫助。聯絡信息請參見本選型指南的封底。如果用戶需
要，科爾摩根還可以設計和提供定制電機安裝固件，以滿足用戶的特殊應用需求。固件解決方案的報價視具體
情況而定
產品經理：黃先生   聯系電話：18518556288
