額定電流	50a
額定功率	5kw
防護等級	IP54
工作電壓	380V
工作電源	直流
認證	IOS9001
外殼材質	鋁合金
種類	壓力控制器
分類	組合邏輯控制器
品牌	凱隆
型號	KL-LJTS-200A/380V
加工定制	是

本公司經營智能晶閘管，可控硅，力矩電機調壓器，質量保證，歡迎咨詢洽談。

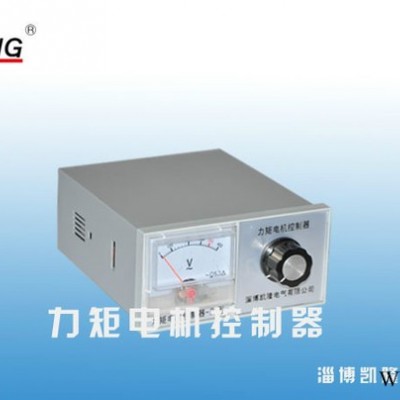

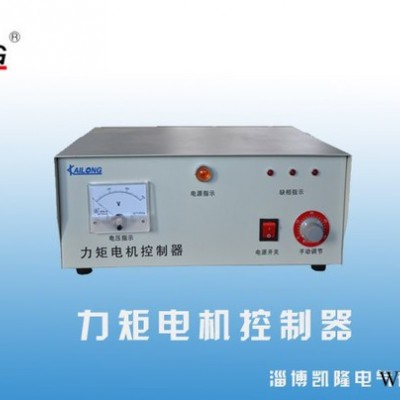

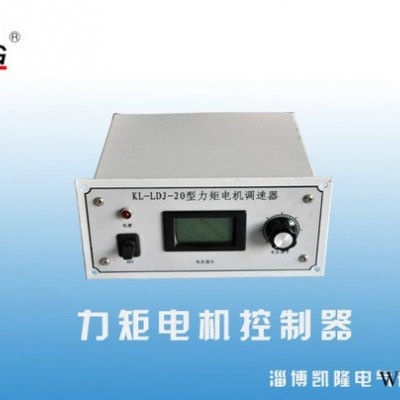

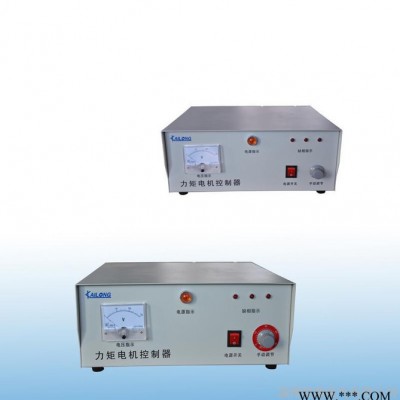

力矩電機控制器

概述

KL-XLDJ系列力矩電機控制器，采用**可控硅器件，配以?xún)?yōu)良的冷卻散熱系統及移相觸發系統優化組合而成。是目前先進的弱電控制強電的電力調控系統，輸入交流380V電壓，控制信號為DC0—10V電壓信號或4-20mA電流信號，調節機體上的電位器旋鈕即可實現手動調壓，調壓范圍0-380V,通過調節轉換開關可實現近控和遠控調節（定做時須說明）。

產品具有結構簡單、安裝方便、免調試、免維護的特點。

應用范圍

本控制器具有控制精度高，可靠性好，安裝更換方便，抗干擾能力強等優點。主要應用于交流力矩電機的調速控制系統，電壓調節范圍是輸入電壓**大有效值的1倍連續無級可調，通過調整調壓旋鈕可使輸出電壓任意設定在某一值上，以達到設備的運行要求；

可廣泛應用于造紙、電線電纜、塑料加工、橡膠成型、食品機械、化工行業等領域。

主要功能：

電壓輸出有手動、自動轉換控制方式。

可根據用戶要求設置輸出電壓、電流限制電位器。上升速率可自由設定控制，

當自動系統出現故障時，可切換到手動控制功能，用手動電位器控制調整輸出電壓電流。

應用原理框圖

    控制器主要技術指標

1、輸入電壓380V±10%   50Hz。（三相四線）

2、輸出額定電流0-100A。

3、輸出電壓0-380V，連續可調。

4、輸出電流過載能力15%，不超過10分鐘。

5、電壓測量范圍0-450V，精度±2%。

6、故障指示功能：輸入電源缺相指示。

7、風機的工作電壓：220V。

8、正常工作環境溫度0-40℃，相對濕度35%-85%的無腐蝕性氣體、無導電塵埃的場所。

9、控制器要可靠接地。

10、冷卻方式：風冷。

代號及含義

控制器電氣原理圖

WI、VI、UI為三相輸入電源，WO、VO、UO為三相輸出，N為零線，K1為電源開關，L1為電源指示燈，D1~D3為缺相指示燈，F(xiàn)AN為風機，T1為主變壓器，T2為反饋?zhàn)儔浩鳎珿1~G3為可控硅門極，V1為電壓表，W1為電位器。（參見外形圖面板標示）

規格型號

力矩電機控制器型號及外形尺寸
產品型號		適用功率/KW	額定電流/A	外形尺寸	安裝形式
1	KL-XLDJ-S-20	0-10	20	391*332*150/   154*320*389	臥式/立式
2	KL-XLDJ-S-40	20	40
3	KL-XLDJ-S-80	40	80
4	KL-XLDJ-S-100	50	100

外形尺寸

1、臥式

2、立式
