一、功能概述

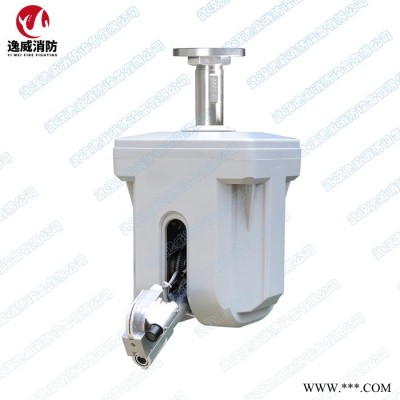

      自動跟蹤定位射流滅火裝置將計算機技術、自動控制技術、紅紫外傳感技術、機械 傳動技術、圖像處理及圖像傳輸技術集于一體，對所監測范圍進行全天候不間斷主動探 測，一旦發現火災，及時啟動，在 30 秒（60 秒）內完成定位，同時發出報警信號，聯 動電磁閥（電動閥）、水泵對火點實施定點射水滅火，火滅后自動停止，如有復燃，重 新啟動。本裝置與現場手動控制箱、物聯智能集中控制盤、電源控制盤、主控軟件等組 成集中管理的物聯智能滅火系統，同時可以接入火災自動報警系統。

 二、產品特點

       ●產品采用多項可靠性設計，抗干擾能力強；

      ●水量集中，對火場穿透力強、不易霧化，撲滅早期火災效果好；

      ●使用在自動跟蹤定位滅火場所，保護范圍廣；

      ●激光定位檢測，可以準確指示射水的方向是否正確；

      ●具有視頻輔助定位功能，可通過視頻管理系統實現在遠端確認火情及手動定位；

      ●可以通過視頻管理系統或現場手動控制箱進行自/手動控制； 自動狀態下，裝置完成定位后，發出報警信號，聯動電磁閥/電動閥、水泵等配套 設備噴水滅火，火災撲滅后自動關閉電磁閥/電動閥，水泵。如有復燃，重復動作。 手動狀態下，裝置完成定位后，發出報警信號，此時，需通過現場確認火情或通過 裝置內的攝像頭傳輸?shù)较揽刂浦行牡默F(xiàn)場畫面確認火情，人工打開電磁閥/電動閥、 水泵等配套設備噴水滅火，同時可以對裝置進行水平、垂直調整以及復位等操作。該技 術的應用，使得在火勢可以人為控制的情況下，避免噴水對現場貴重物品的破壞。

      ●通過現場控制箱可以手動控制滅火裝置水平垂直轉動、啟閥、啟泵，并設有急停 按鈕，緊急情況下關閉電磁閥/電動閥；

      ●通過現場手動控制箱修改滅火裝置的參數，調試簡單方便。

三、技術指標

四、安裝步驟

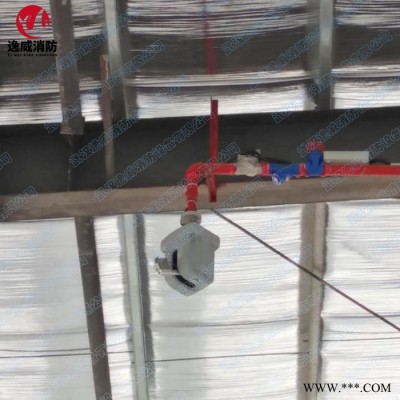

    （1）滅火裝置安裝前應對系統管網試壓，沖洗合格后進行；

    （2）安裝滅火裝置的上法蘭到短立管下端，法蘭端面用水平儀調成水平；

    （3）通過 4 個配套螺栓固定滅火裝置；

    （4）ZX30 ZX35 已預留線束長度，保證滅火裝置在轉動范圍內不受限制并略有余 量；ZX50 ZX55 在安裝時請預留 500-600mm 的線纜以保證水炮 360 度正常旋轉

    （5）每臺自動跟蹤定位射流滅火裝置安裝完成、接線正確無誤后，即可利用現場 手動控制箱進行通電測試，通電能夠自動定位（可以用打火機在距離滅火裝置 500mm 處測試）、通過現場手動控制箱能夠遠程控制后方可拆除腳手架。

 五、注意事項

    ●短立管上必須安裝防晃支架，并且防晃支架在短立管上的固定點距離滅火裝置上 法蘭不應大于 200mm，以保證滅火裝置在轉動和噴水時不發生晃動；

    ●必須嚴格執行《自動跟蹤定位射流滅火系統施工及驗收規范》；

    ●管網試水 試壓時請務必確保所有閥門處于關閉狀態，以免產生不必要的損失

    ●必須在系統管網水壓試壓，各接頭處無滲漏，管網沖洗合格后安裝滅火裝置；

    ●避免強電磁場輻射；

    ●裝置誤動作時，應及時按下現場手動控制箱的急停按鈕以關閉電磁閥/電動閥；
