產地	山東濟南
是否進口	否
加工定制	是
額定電流	125（A）
殼體防護等級	IP40
外形尺寸	960-780-1360（mm）
產品認證 ISO9001	2000
品牌	石天
型號	GD-6011SY

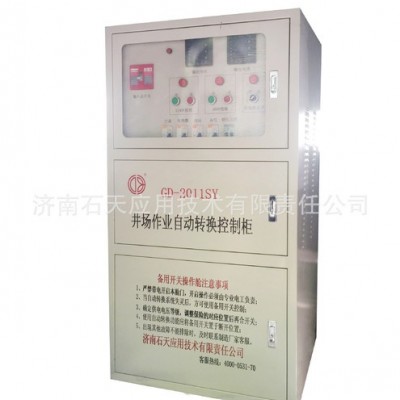

井場作業自動轉換控制柜

一、概述：

GD-6011SY井場作業自動轉換控制柜，是一臺組合型三種輸入電壓等級轉換控制柜。配電箱可以輸入網電三相三線1140V、660V、380V和發電機三相輸出380V電壓，通過操作對應指示按鈕，實現對作業現場用電設備分別供電。轉換配電箱設計合理，操作簡便，一機多用，對防塵、絕緣處理、易維修等方面進行特殊加工設計，是作業現場施工用電實用性安全電控裝置。

特點：

三種輸入電壓（網電1140V、660V、380V）公用一組接線端子排，無需調換

網電和發電機380V可同時供電，網電斷電后，發電機自動供電

啟動按鈕誤操作，自動斷電，不會燒壞其他電器

一體化配置設計，操作簡便實用

技術參數：

輸入電壓	1140V、660V、380V	額定電流	125A
輸出電壓	380V、220V、AC24V	防護等級	IP40
額定頻率	50Hz	額定絕緣電壓	1250V
適應溫度	-40℃～60℃	相對濕度	<85%
外形尺寸	960×780×1360	整機質量	245kg

安裝與使用：

GD-6011SY控制柜應放在距離地面20厘米的絕緣板上，做到控制柜與值班房完全絕緣，安裝牢固、平穩、不傾斜。

2、接線前，先檢查控制柜各部件是否齊全，外觀元器件是否完好。

3、接線時，先打開控制柜接線控制門，斷開總開關，從右側穿線孔引入輸入線，壓線鼻應采用100A純銅接線鼻，牢固的壓接到標注“輸入接線端口”字樣的端子排上。發電機輸出線壓接到標注“發電機接線端口”字樣的接線端子排上，值班房室內連接線根據控制柜輸出標示，牢固的壓在相應的接線柱上，外部動力輸出、備用輸出和交流24V輸出插接到控制柜右側下部插座處。

4、接地線一端壓在控制柜的接地螺絲上，一端連接到地錨壓線螺絲上，接地線截面積不小于20平方毫米。

5、接入輸入電源，合上控制柜總開關，電源指示燈亮。根據輸入電壓等級，按下控制柜面板上相應電壓標示啟動按鈕(綠色)，電壓表顯示220V電壓，說明控制柜進入工作狀態。隨后分別合上輸出開關，室內電器通電，可以正常使用。（注：當操作啟動按鈕與輸入電壓不相符時，控制柜自動斷電，無法啟動）當發電機輸入供電時，開啟面板發電機按鈕開關（綠色），電壓表顯示220V電壓，控制柜進入工作狀態。

6、停止供電時，按下面板相應標示電壓停止按鈕（紅色），電源指示燈滅，電壓表無電壓顯示，控制柜處于斷電狀態。

7、當自動轉換操作系統無法啟動或出現故障，按鈕開關操作失靈，控制交流接觸器無法啟動時，首先斷開控制柜輸入電源，調整輸入電纜相序，重新進行電壓采集比對，再次啟動開關按鈕，直至正常為止；如果控制柜故障無法解除或仍然不能啟動，這時可以打開控制柜下部左側備用倉門，將值班房輸入電纜調整到“手動輸入端口”。然后根據輸入電壓等級，先將轉換保險調整至對應標示電壓處，再合上手動輸入開關，電壓表顯示220V電壓，最后合上輸出開關，室內電器設備可以正常使用。

（注：使用本功能時，將自動操作總開關處于斷開狀態）

五、電氣原理圖

六、注意事項：

1、使用前應仔細閱讀說明書，并由專業電工人員操作。

2、GD-6011SY轉換控制柜限定輸出功率，切勿將總保險管隨意增大。

3、連接單項大功率電器時，應由電工對各項負載平衡計算，切勿偏相過大。

4、嚴禁帶電搬動轉換控制柜。

5、嚴禁帶電接線及拉線。

6、嚴禁私自改變控制柜的內部結構，嚴禁用力撞擊控制柜殼體。

7、控制柜的接地線應有良好的接地保證，接地電阻小于4Ω。

七、隨機配套附件

產品合格證；

產品使用說明書一份；
