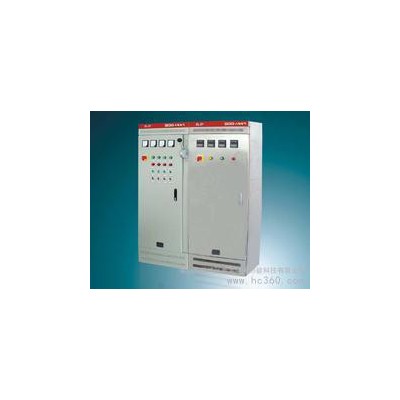

動力配電控制箱。多為封閉式垂直安裝，外殼防護等級因使用場合不同可定制。主要作為工礦企業生產現場的配電裝置。當發生電路故障時有利于檢修，配電箱是集中安裝開關、儀表等設備的成套裝置。 方便停、送電，起到計量和判斷停、送電的作用。

XL系列動力配電箱，用于50-60Hz，而定電壓380V、負載電流不大于630A的單相或三相動力和電動機的控制、過載、漏電及短路保護。

產品符合GB7251.3-2006、GB17466-1998標準。

結構特點：

XL系列配電箱具有寬闊的接線空間，易于識別線路標記，并可從箱側、箱頂、底部作多方面擴展，設計理念在于為客戶提供行之有效的方案。

配電箱可配置不同的進線開關，圖塑殼斷路器等組件。

配電箱分為掛墻式（明箱）和嵌墻式（暗箱）兩種，并可橫排結構（出線回路用電纜連接）、豎排結構（出線回路從母線直接連接）組合。

技術參數：

**大電流：橫排結構100A;豎排結構160A

**大工作電壓：三相400V50Hz

外殼防護等級:IP40(可定制更高防護等級）

出線回路數：橫排結構——每排13個單相位數；

            豎排結構——4、6、8、12、16、18回路（三相為一個回路）

端子：進線可達240m㎡，出線可達120m㎡
