WK2000測溫制動系統

系統概述

WK2000測溫監控系統采用進口型嵌入式系統硬件、微軟
WinCE操作系統構成的液晶觸摸屏為重要控制單元，全智能溫
度采集模塊通訊傳送，實現對機組推力軸、導軸承瓦溫、定子
線圈、定子鐵芯、油箱油溫、冷卻器進出口溫度的定點/巡檢監
視測量。

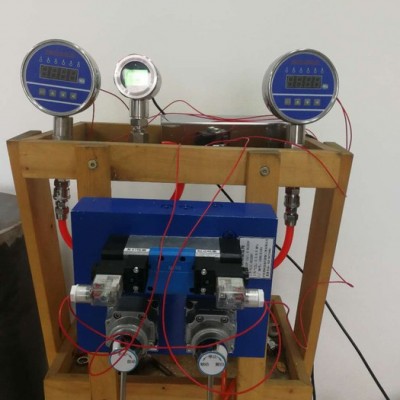

??同時配置了以全進口氣動元件構成的JGZ集成制動閥組，完
成機組的制動氣源壓力、制動閥組狀態進行監測。本裝置有以下
特點：技術性能先進，可靠性高；功能設置完善；安裝維護簡單；
系統配置優化；綜合成本合理。

系統特點

配置框圖：本裝置由智能溫度采集模塊、PC、液晶觸摸屏、JGZ集成制動閥組等部件組成。
本裝置中，機組各組溫度測點接入智能溫度轉換模塊，轉換模塊將測點數值傳送至PC中，PC對測點數據進行濾波、標度變換、越限判斷等處理后送至液晶觸摸屏顯示輸出，測量數據可在液晶觸摸屏上以曲線、棒圖、數據列表等多種形式顯示。

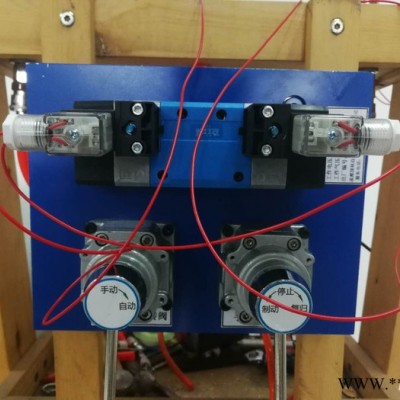

JGZ是由電磁閥及配置閥扳構成剎車制動閥組，可根據不同的工況要求實現自動、手動操作。

工作原理
1、監測報警
本裝置可檢測64路溫度監測點，其中16路可設為定點監測，定點監測的測點每一路對應2級獨立的報警輸出接點。其他巡回監測測點可獨立設置2級報警溫度值，當其溫度超出報警設置值時，裝置輸出相應級別報警信號，此外，裝置可對供電電源進行監視，電源消失時，提供一組報警接點信號輸出。裝置具有自診斷功能，PC裝置異?；騻鞲衅鲾嗑€時可輸出一組報警接點信號，報警信息可即時彈窗顯示，并可查詢。
 2、顯示設置功能
本裝置可在觸摸屏上對每一路溫度監測信號進行報警值設定，設置內容包括：溫度高高設置值、報警輸出延時設置值。
監測參數顯示：機組被測溫度信號及剎車制動閥組工作狀態（可選）等可在液晶屏上以多種方式顯示??顯示方式包括：列表顯示、曲線顯示、棒圖顯示、報警狀態顯示等。
監測信息顯示：本裝置可對部分報警信息、診斷信息進行詳細顯示，方便維護。
3、通訊功能
本裝置為滿足監控通訊要求，可選配通訊功能，通訊采用RS485接口，

4、剎車制動功能：本裝置中配置了高性能的JGZ集成制動閥組，使用時只需將氣系統管路按規定接口正確連接，即可實現機組剎車制動。制動方式包括：自動制動投風閘、落風閘、現地電氣手動投風閘、落風閘、盤內手動投風閘、落風閘。
