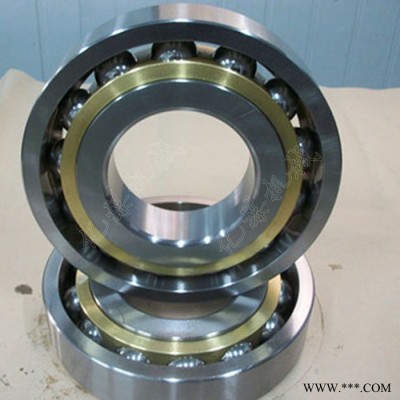

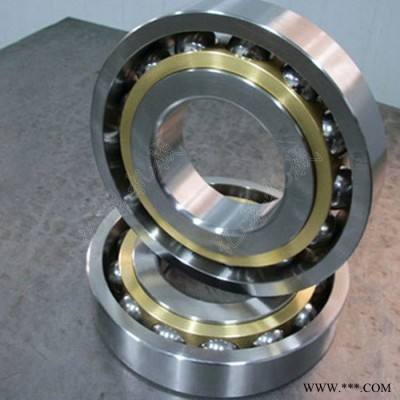

角接觸球軸承

角接觸球軸承概述：

單列角接觸球軸承只能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。 并且只能限制軸或外殼在一個方向的軸向位移。角接觸球軸承的接觸角為40度，因此可以承受很大的軸向負荷。角接觸球軸承是非分離型的設計，內外圈的兩側的肩部高低不一。為了提高軸承的負載能力，會把其中一側的肩部加工得較低，從而讓軸承可裝進更多的鋼球。

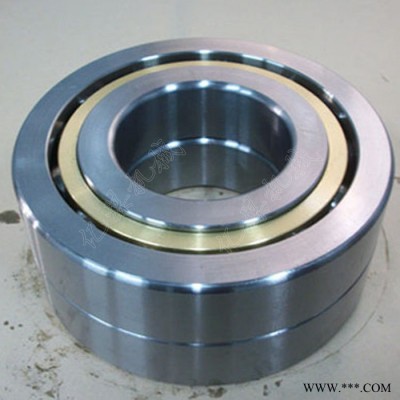

雙列角接觸球軸承能承受較大的徑向負荷為主的徑向和軸向聯合負荷和力矩負荷，限制軸的兩方面的軸向位移。主要用于限制軸和外殼雙向軸向位移的部件中雙列角接觸球軸承內、外圈之間的可傾斜性有限，允許傾斜角取決于軸承的內部間隙、軸承尺寸、內部設計及作用于軸承上的力和力矩，而大允許傾斜角應保證軸承內不會產生過高的附加應力。若軸承內、外圈之間存在傾斜角，將影響軸承的壽命，同時造成軸承運轉精度下 降，運轉噪聲增大。雙列角接觸球軸承一般采用尼龍保持架或黃銅實體保持架。雙列角接觸球軸承安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。在軸承使用時應注意使不帶裝球缺口的一側滾道承受主要載荷。

角接觸球軸承類型：

角接觸球軸承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)幾種類型。該種軸承的鎖口在外圈上，一般內外圈不能分離，可承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則承受軸向載荷的能力高。該種軸承能限制軸或外殼在一個方向的軸向位移。
接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。
單列角接觸球軸承只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷，因此，該種軸承一般都成對使用。雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷，它能限制軸或外殼雙向軸向位移，接觸角為30度。

角接觸球軸承主要用途：

單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸、增壓泵、鉆井平臺、食品機械、分度頭、補焊機、低噪型冷卻塔、機電設備、涂裝設備、機床槽板、弧焊機
雙列角接觸球軸承：油泵、羅茨鼓風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械、行星減速機、萃取設備、擺線減速機、食品包裝機械、電焊機、電烙鐵、方箱、重力式噴槍、剝線機、半軸、檢驗分析設備、精細化工機械。

角接觸球軸承保養方法：

1、當軸承運行到一定時期時（或保維護養期），將軸承全部撤下；
2、用清洗用的柴油或煤油浸泡清洗軸承，如有技術條件好打開密封蓋清洗；
3、清洗后空干清洗油，外觀檢查有無損傷；
4、用一個150mm左右，直徑為角接觸球軸承內徑相等的木棒（好為空心管），一端固定一個軸承；
5、用手快速轉動軸承的同時，將木棒（木管）另一端頂在耳朵上或音頻放大器話筒上辯聽軸承轉動噪音；
6、固定軸承后橫向撥動木棒，檢查軸承是否磨損松動現象；
7、松動嚴重、轉動噪音過大、有嚴重缺損的FAG軸承應以淘汰，以同型號代之；
8、取一桶將適量潤滑脂（優黃干油）用文火融化（不可過熱），將檢測過的軸承放入桶中浸泡到無氣泡溢出。潤滑脂冷卻前取出軸承，殘留潤滑脂量少。潤滑脂冷卻后取出角接觸球軸承，殘留潤滑脂量多。根據需要確定潤滑脂殘留量的多少。
9、用軟布或衛生紙擦凈軸承外面的潤滑脂將FAG軸承安原狀裝配到滑輪上，保養維護工作即告結束。

角接觸球軸承型號參數：

軸承類型  國內新型號    國內舊 內徑 外徑 寬度  Cr  Cor  脂潤滑轉速 油潤滑轉速 重量
                        型號   (mm) (mm) (mm) (kN) (kN)   (r/min)    (r/min)  (kg)
角接觸球軸承 7000AC   46100 10  26 8 5.00 2.35 34000 42000 0.021
角接觸球軸承 7200C   36200 10  30 9 5.00 2.35 40000 54000 0.031
角接觸球軸承 7200AC   462O0 10    30 9 4.65 2.20 29000 37000 0.031
角接觸球軸承 7001C   36101 12  28 8 5.80 2.95 40000 54000 0.024
角接觸球軸承 7001AC   46101 12  28 8 5.40 2.75 29000 37000 0.024
角接觸球軸承 7201C     36201 12  32 10 7.90 3.85 38000 50000 0.038
角接觸球軸承 7201AC 46201 12  32 10 7.45 3.65 27000 34000 0.038
角接觸球軸承 7002C   36102 15  32 9 6.60 3.70 35000 47000 0.035
角接觸球軸承 7002AC 461O2 15  32 9 6.10 3.45 26000 32000 0.035
角接觸球軸承 7202C   36202 15  35 11 8065 4.55 33000 43000 0.048
角接觸球軸承 7202AC 46202 15  35 11 8.10 4.25 24000 29000 0.048
角接觸球軸承 7003C   36103 17  35 10 7.30 4.45 31000 41000 0.045
角接觸球軸承 7003AC 461O3 17  35 10 6.75 4.15 23000 28000 0.045
角接觸球軸承 7203C   36203 17  40 12 10.9 5.90 29000 38000 0.070
角接觸球軸承 7203AC 46203 17  40 12 10.2 5.50 21000 26000 0.070
角接觸球軸承 7004C   36104 20  42 12 11.1    6.60 26000 35000 0.079
角接觸球軸承 7004AC 46104 20  42 12 10.3 6.10 19000 24000 0.079
角接觸球軸承 7204C   36204 20  47 14 15.5 9.00 24000 32000 0.112
角接觸球軸承 7204AC 462O4 20  47 14 14.5 8.40 17000 22000 0.112
