【宙博減速機】80TP10GV22/80GK15H力矩電機JSCC精研力矩馬達控制器TF100ETK100E

產地	上海
額定功率	5W
類型	斜齒輪減速機
噪聲	45db
安裝形式	CT02地式
布局形式	同進軸式
品牌	宙博
型號	R107-Y15KW
加工定制	是
載荷狀態	均勻載荷

一、減速機產品概述：
1、F系列減速機結合國際技術要求制造，具有很高的科技含量。
2、節省空間，可靠耐用，承受過載能力高，功率可達90KW以上。
3、F系列平行軸斜齒輪減速機能耗低，性能優越，效率高達95%以上。
4、平行軸斜齒輪減速機振動小，噪音低，節能高，選用**段鋼材料，鋼性鑄鐵箱體，齒輪表面經過高頻熱處理。
5、經過精密加工，確保軸平行度和定位的精度，這一切構成了齒輪傳動總成的減速機配置了各類電機，形成了機電一體化，完全保證了減速電機產品使用質量特征。
二、減速機性能特點：
1、平行輸出、結構緊湊、傳遞扭矩大、工作平穩、噪音低、壽命長。
2、安裝方式：底座安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。
3、基本型二級輸入輸出旋轉方向相同，三級相反；F/R組合時另咨詢。
4、輸出方式：空心軸輸出或?qū)嵭妮S輸出。
5、平均效率：二級96% 、三級94% 、F系列/R系列 組合平均效率85%。
三、減速機技術參數：
速比范圍：基本型3.81～267.4，F(xiàn)/R組合型可達到31434
扭矩范圍：200～18000 N.m
功率范圍：0.18～200 KW
輸出軸：實心軸，空心軸（平鍵，鎖緊盤，漸開線花鍵）
四、減速機結構形式：
F-軸伸式、底腳安裝     FF-軸伸式、法蘭連接
S-表示軸輸入   FA-軸裝式（空心軸）聯接   KAF-軸裝式（空心軸）、法蘭安裝    FAZ-軸裝（空心軸）小法蘭式

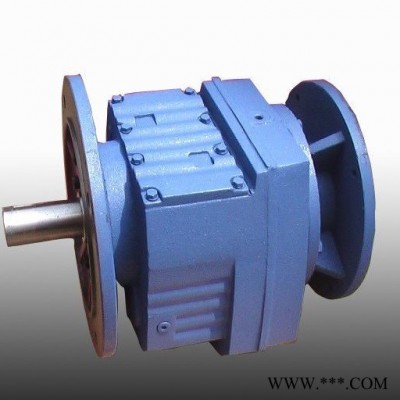

D-表示普通軸伸式，軸輸入  AD-表示軸裝式，軸輸入   FD-軸伸法蘭式，軸輸入   AFD-軸裝法蘭式，軸輸入 R系列 同軸式-斜齒輪減速電機 體積小，傳遞扭矩大 R系列同軸式-斜齒輪減速電機在模塊化基礎上設計制造，有極其多的電機組合、安裝形式和結構方案，傳動比分級精細，滿足不同的使用工況，實現機電一體化。 額定輸出轉矩 130...18000Nm 額定功率 （n1=1400min） 0.12...160KW 減速比 3.37...229.71(imax:21342) 輸出型式

◆小偏置輸出,結構緊湊,利用箱體空間,二 級、三級在同一箱體內。

◆ 采用整體式鑄造箱體,箱體結構剛度好,易于提高 軸的強度和軸承壽命。

◆ 安裝方式:底座式安裝,法蘭有大小法蘭易于選擇。

◆ 實心軸輸出,平均效率是二級96%、三級94%、組合平均效率85%。

◆ 減速比：基本型二級5-24.8，三級27.2-264，組合可達18125

◆ 基本型二級輸入輸出旋轉方向相同，三級相反，組合時另行咨詢。

◆減速機型號 R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167

     RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167

     RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157

     RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157

     RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167

     R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、  R137R77、    R147R77
