工作原理與電路特性：
       控制器主要電路采用三相全波Y聯接，可任意選擇所需要的負載形式，即為三角形或星形（星形負載中線不必聯接）；與其他類型電路相比這樣的電路優點是輸出諧波分量低，使電機內部損耗小于任何一種其他類型的電路，則電路效率高，并對鄰近通訊電路干擾小，是控制器各種形式主電路中**理想的一種。
    控制器采用進口的雙向晶閘管，改變流過電機交流電流的導通角，從而使電機的工作電壓從70V~365V連續可調，以適應不同的工作情況；控制電路中采用寬脈沖及光電耦合管來觸發主晶閘管，采用自動跟蹤控制方法，用三相網路相位同步控制，保證三相輸出自動平衡，并通過輸出反饋控制，能有效地防止電機在運行過程調壓失控；其次對電機起動、關機均采取了控制措施。因此產品性能優良，具有抗干擾能力強，起動性能好，平穩，無電流沖擊，運行穩定，可靠等優點。

本控制器除具有同類型控制器特點之外，還有以下獨具的特點。
1. 控制器有二種工作模式選擇：即調壓工作模式、反饋控制模式。
   調壓工作模式：工作電壓從70V~365V連續可調。
   反饋控制模式：可進行恒張力反饋或速度反饋控制，視反饋信號性質的不同。
2. 缺相保護功能：當輸入三相電源電壓缺相時，控制器能自動中斷輸出，以避免因缺相電機長時間堵轉時，電機與控制器中的主晶閘管燒壞。
3. 過熱保護功能：當控制器與電機配套不當而過載，或工作環境溫度超標及其他因素造成主晶閘管過熱超過限值時，控制器能自動中斷輸出。
4. 在電路結構上有下面的特點。使本控制器工作更為可靠穩定。
     三相電壓與電流的平衡這是控制器重要的性能指標，本控制器采用三相電壓自動同步移相
控制方法，以及對電路與參數一次精心設計來保證輸出三相電壓與電流的自動平衡，無需通過電位器在控制器調試時進行調整，一般控制需通過多只電位器來調試，三相電壓電流的輸出平衡。

   * 外形及安裝尺寸：YLJ-K-6A  臺式  外型尺寸195*205*100mm

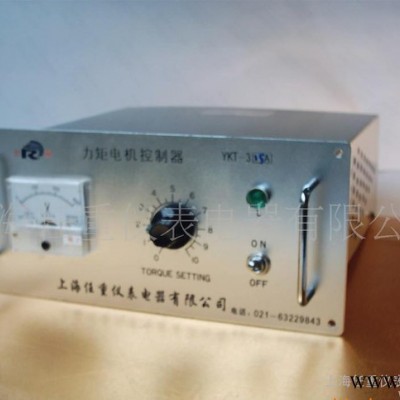

  *  YKT-3系列為臺式面板式通用型

      YKT-3  6A外型尺寸 195*205*100mm   15A-35A外型尺寸280*280*100mm

     YKT-3  55A外型尺寸420*280*100mm    85A外型尺寸400*400*140mm

   用途：本產品適用于冶金、印刷、石油化工、紡織、塑料、電線電纜、造紙、鍋爐、起重、機床、通用機械等行業中的卷繞設備，卷繞直徑從開始階段到**階段逐漸增大的整個過程中張力和線速度的變化保持在允許的范圍內。
