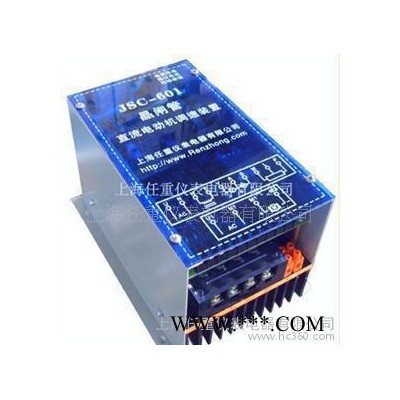

壁掛式安裝直流調速器JSC-601產品概述：

 一：裝置參數

           1：輸入電壓:單相交流220V或三相交流380V+10%

           2：輸出電壓:直流 電樞0-110V 或0-220V或440V

                             勵磁 110V或198V

          3：額定輸出電流：電樞 25A 50A

                             配用電機:小于7.5KW

               （大于7.5KW直流電機調速器請查看KSG611系列）

         4：輸出勵磁電流:2A,5A （10A 20A...）

         5：調速范圍:1:30

         6：靜差率:〈5%

         7：堵轉電流整定值:1.3倍額定電流

     8：可實現模擬信號輸入，多臺電機同步，與PLC聯結

二：用途：JSC系列單相半空橋型晶閘管直流調速裝置，適用小于7.5KW各種直流電動的電樞供電，以實現直流電動機的恒轉矩無級調速。用本裝置為直流電動機供電，可使電機起動和突然加速迅速平穩，對突加負載動態速降小，恢復時間短。適用于調速范圍寬，穩速精度高的機械傳動，如輕工機械，塑料機械，印刷機械，造紙機械，食品包裝機械等工業部門，作為中小型直流電動機的分部傳動，調速和穩速作用。本裝置亦適用于電機滿負載全壓啟動的場合。

 三：工作原理

    本裝置由積分起動，電壓調節器，電流調節器，移相觸發器，晶閘管整流器，電流取樣放大，過電流指示，失磁保護等電路組成。

          1：積分起動由N4/2，C22，RP3等組成，當突加控制電壓輸入時，N4/2的輸出呈積分狀態上升，從而實現了柔性起動，減小了加速度和超調量，使每次起動都平滑上升，防止了機械傳動中的強度沖擊。調節RP3可改變積分起動時間，本裝置調節范圍為2-10秒。

          2：電壓調節器，電流調節器均采用性能優良的PI型調節器，其綜合作用使裝置的穩定性，快速性都達到最佳狀態。

電壓調節器由N4/3，C16，R46等組成，其輸入端有給定電壓，負反饋電壓，電流正反饋電壓疊加。在供電電壓，負載波動時，及時自動調節輸出電壓，使電機轉速保持穩定，調節RP1以修正電機的機械硬度，調節RP4可鎮定裝置的最高輸出電壓。

電流調節器由N4/4，C14，R38，D23等組成，由于電流負反饋的引入，當負載增加，超過鎮定電流時，使輸出電壓平穩下降，從而輸出電流不再上升；在電機堵轉時，輸出電流亦鎮定在額定電流范圍內，從而有效地保護了本裝置和直流電動機。因電流調節器鎮定了最大輸出電流，所以在電機滿負載，全壓起動時，電流亦控制在額定電流以內，使電機快速，平穩起動。調節RP2可改變最大鎮定電流。

3：N4/1，R61，R64，R65，R70等組成電流取樣放大電路，為電流調節器和電壓調節器提供控制電壓。RP5為轉速表調節電位器。

4：N3為專用移相觸發集成電路，具有移相范圍寬，輸出脈沖穩定等優點。D17為脈沖功率放大。以足夠的功率驅動晶閘管整流器。

5：N2/1，N2/2為?？炀чl管整流器，R16， 為交流輸入過電壓吸收壓敏電阻，R17為直流輸出過電壓吸收，R11，R12，C7，C8為晶閘管開關阻容吸收，上述電路作為晶閘管，二極管的過壓保護。

6：D1-D7為勵磁電源，D8為磁場接通指示，N1，R2，R4，R3為失磁保護電路，當電機勵磁供電斷路時，N1輸出負電壓，切斷給、定電壓，使輸出直流電壓下降為0，防止直流電動機在失磁時的飛車現象，從而保護了電機和本裝置。

7：D26為接通電源接通顯示，D30為過電流顯示。D8為勵磁接通顯示。

四：主要優點1：調速范圍寬，精度高，保護動作靈敏，結構合理，可用于多臺電機同步調速。

面板式安裝直流調速器：

上海任重儀表電器有限公司直流調速器基本資料：

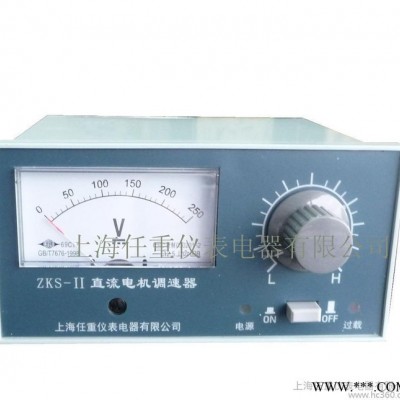

l    概述：BLS-Z-II(ZKS-II)(圖1)系列可控硅直流電機調速器具有體積小、安裝方便、調速精度高、價格低等優點，廣泛使用于電線、電纜、輕工、紡織、造紙、化工、印染、冶金、煤炭、橡塑、拉絲、擠出機械、爐排控制、醫療器械、食品生產、印刷包裝等各種行業，并可與永磁、他激、并激、串激直流電機配套使用。對小型直流電機小于1.5KW電樞供電，使直流電機實現恒轉矩無極速。本裝置主電路采用單相橋式半控電路，并帶有電壓負返饋 電流正返饋，電流截止及軟啟動等環節，提高了調速精度，限制啟動電流，控制電路采用單結晶體管觸發，電路線路簡單，工作穩定可靠，并且溫度補償性能穩定。

l    使用環境條件：1：海拔高度不超過1000米。 2：周圍空氣溫度不高于+40oC，不低于-40oC. 3: 空氣相對濕度不大于85%。 4：通風良好。 5：交流電源電壓為正弦波，其幅值不大于+10%，-5%。電源頻率波動不大于2% 6：無爆炸危險介質并且沒有導電塵埃。

l    技術參數：1：長期連續工作制。 2：輸入電壓：單相交流220V。 3：輸出電壓：直流0-200V(供電機電樞使用) /電流10A/1.5KW 4：輸出勵磁電壓：200V/1A 5：調壓范圍：1：10 6：靜態精度：5%

l    結構外型：如下圖。 圖1   圖2  圖3

l

l    680元           780元         165元

l    外型尺寸 160*80*200(mm) (寬*高*深) 開孔 150*78(mm)

l    接線圖：13#中與14#相：輸入AC220V/50-60HZ；

l           1# 2#輸出：勵磁；

l           3# 4#輸出電機電樞；

l           6# 7#保留做為外部信號0-10VDC/4-2MA給定端子。

l           8#高 10#低：保留為調速器模擬輸出端?？梢灾苯釉谠摱俗由陷敵鲭姌须妷海纾?-200VDC，如0-180VDC或其它任何電壓信號到智能儀表HB404實現任何模擬4-20mA,0-20mA等多種標準信號，而且可以任意標定顯示:如轉速，電壓，標準信號等物理值，功能非常強大，使用極其方便。

l    如果電機需要正反轉，可以在停機的狀態下直接調換電樞的2線即可。如要在非停機狀態正反轉，需另行定制。訂貨時請?zhí)貏e說明。

  勵磁         電樞             給定信號

高     總     低              地     中   相

系統原理圖及工作過程資料：請向廠方或銷售部門索?。坏珡S方有保留，更改及拒絕索取的權利。           上海任重儀表電器有限公司 熱線：4008818160 021-63511268//www.renzhong.com/showpro.asp?id=94

大功率直流電機調速器：

BLS611系列緊湊型可控硅直流傳動裝置是在消化吸收西門子公司的SIMOREGK先進技術的基礎上進行國產化的升級換代產品，由于采用了國際上流行的大板結構和進口可控整流模塊，使其結構緊湊合理；普遍采用IC電路，集成度高，單位體積出力明顯高于其他傳動產品。大板間的電路聯接采用扁平電纜聯接，可靠性高，維護方便，并具有缺相，欠壓,相序保護和極值報警等多項保護環節、力矩予置、電流自適應等先進技術，使調速裝置性能可靠，響應速度快，調速范圍廣，是目前國內外新一代可控硅直流調速裝置的先進水平的典型代表產品．可廣泛用于冶金、機械、化工，印刷、輕工、紡織．印染、塑料、食品等工業領域?qū)χ绷麟妱訖C的電樞或勵磁供電，實現可逆或不可逆恒轉矩或恒功率調速，作為對上述各種工況實現單機或分部傳動。

五:接線圖:(接線圖示見下面)

  0-440VDC測試端

報警輸出                          信號輸入              電壓反饋V端

                  0V        0V 10V               速度反饋S端

 運行                  4.7-10K     GT N    I1 I2 I3

  使能控制端   0-10V/轉速值也可以是4-20mA

                               A        電機

勵磁

                                                          L電抗器

                     N     A相         B相         C相

基本接線文字描述:

1:輸入電壓三相交流380V 接調速器A B C三個銅排端頭,A B C分別表示A相,

B相,C相,N為中線.

2:輸出直流電壓0-440V(根據客戶電機實際電樞電壓,非標可以是0-320VDC,

0-220VDC,0-110VDC等規格) 接在M+ M-銅排端頭.

3:電位器4.7K-10K均可,接蘭色18位接線端子從左到右第9 10 11端子,其中          特別注意:11號端子為電位器中心頭.

4:電機勵磁線接調速器左邊隔板外部的4位端子,上面二位端頭F+ F- .下面的     二位端子接220V交流電源對應上圖A和N端.不管勵磁輸出用還是不用(永磁電機不接勵磁),A與N二端的220V必須要接,否則風機無法工作.

5:如果電機帶發電機測速反饋,請把線路板右邊的J5跳線小插件接跳到速度反饋位置即S,同時在蘭色18位接線端子第5位和第13位上接上電機的測速反饋信號線.

  如果電機沒有發電機測速反饋,不要跳線,因為本機默認已經是內部電壓反饋.

6:如果需要查看速度大小,請把轉速表接在蘭色18位接線端子第5位和第14位上.

   5與14端子二端輸出DC 0-10V電壓信號也可定制其他信號.

如果客戶要查看真實轉速并輸出標準4-20mA或0-10DC信號,請在訂貨時注明.

7:不管總電源控制回路和主回路哪一回路先合閘或后合閘,只要蘭色18位接線端子第3位和第8位短接,均不影響電機正常工作.本機默認已經短接.特殊情況請向廠家咨詢.

8: AL0 AL1 AL2為報警輸出,AL0與AL1常閉,AL0于AL2常開.一般情況不使用.

9:可逆正反運行的產品其線路接線以產品實際說明為準。

六:外型及尺寸:

  產品外型見下面圖示.四種規格均為壁掛式安裝.外型尺寸380*300*200mm同時根據具體的要求,外型有所以變化.外觀尺寸以實際為準.

七:本系列產品使用電機最小12KW最大可以達到700KW,輸出電流最小55A最大可達1600A.所以在訂貨時要提供有關參數:

1:電機功率   2:電機電樞電壓 3:電機的額定電流 4:電機的勵磁電壓

5:勵磁電流   6:是否有測速反饋,如果有;測速電壓多少

7:調節方式:手動還是自動:如果是手動產品附件內已經提供電位4.7-10K;如果是自動,請說明外部自動的給定信號是多少?(一般0-10VDC或4-20mA)

8:是否要求可逆.如果要可逆請說明:從正轉到反轉的停頓時間或切換時間;同時說明改變電機運動狀態的外部信號(一般有傳感器信號,觸點信號等)

9:電機的轉速以及電機運行時轉速的變化情況(包括:啟動過程,運行當中的速度變化,末端速度的變化情況等)

10:電機運行時的輸出功率和輸出電流即扭力矩的要求情況.

11:電子剎車,制動是否需要

12:其他附件是否要配(包括:電流表,電壓表,功率表,轉速表,線速度表,制動電阻,主回路的空氣開關,熔斷器等等)

13:其他未涉及的特殊要求.
