家庭配電箱安裝要點：

1、家庭配電箱分金屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺。

2、家庭配電箱的箱體內接線匯流排應分別設立零線、保護接地線、相線，且要完好無損，具良好絕緣。

3、空氣開關的安裝座架應光潔無阻并有足夠的空間，應安裝在干燥、通風部位，且無妨礙物，方便使用。絕不能將配電箱安裝在箱體內，以防火災。

配電箱

4、家庭配電箱配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作；進配電箱的電管必須用鎖緊螺帽固定。

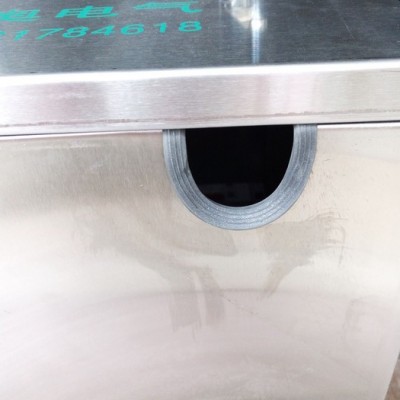

5、若家庭配電箱配電箱需開孔，孔的邊緣須平滑、光潔，配電箱埋入墻體時應垂直、水平，邊緣留5~6毫米的縫隙，配電箱內的接線應規則、整齊，端子螺絲必須緊固。

6、各回路進線必須有足夠長度，不得有接頭，安裝后標明各回路使用名稱，家庭配電箱安裝完成后須清理配電箱內的殘留物。

配電箱

家用配電箱安裝方法：

1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般 為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱 或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體 與墻之間填以混凝土即可把箱體固定住

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電 箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分 應涂防腐漆。

配電箱

4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N 線）和保護零線（PE 線）匯流排， 零線和保護零線應在匯流排上連接，不得絞接，應有編號。

6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

配電箱接線圖：

家庭配電箱接線圖在進行安裝的時候也是必不可少的，小編特地為大家準備了幾幅很詳細的接線圖。

配電箱接線圖一

配電箱接線圖二

總結：家庭用電是我們必須仔細和嚴格把關的一部分，電路的安裝安全、完善，那么在今后的生活中也能夠安心使用，消除家中的安全隱患。
