概   述

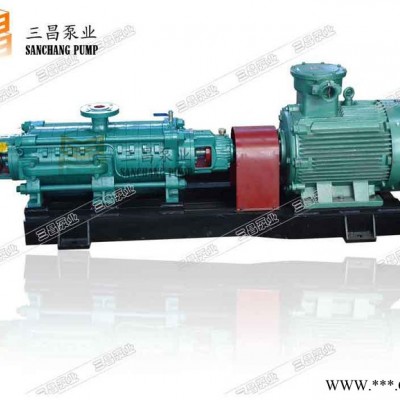

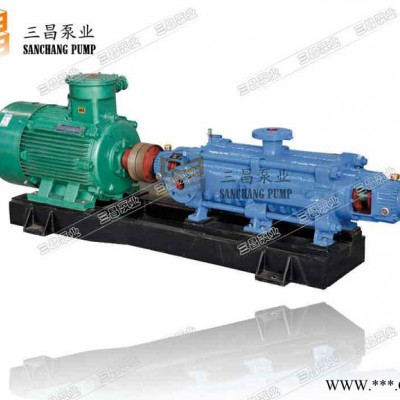

云南臥式高壓電動油泵是為滿足用戶需求而設計的一種高效、節能及使用壽命長的先進型多級離心泵產品，采用國外高效、節能水利模型，改變了傳統多級泵帶平衡裝置的設計，并加速了高壓多級泵的技術發展。依據API610標準研發制造，在行業內居于技術**地位。具有高效區寬、性能范圍廣、汽蝕性能好、運轉安全和平穩、噪音低、易損件少，安裝維修方便等優點。

云南臥式高壓電動油泵將傳統的結構形式進行了改革創新，取消了多級離心泵的軸向力平衡機構，取消了平衡盤裝置，是D、DG型多級離心泵**好的更新?lián)Q代產品。

云南臥式高壓電動油泵由于無平衡裝置，即無平衡盤的圓盤摩擦損失又無平衡水的回流損失，所以泵效率比同類別多級泵提高5~14％，在平衡盤無磨擦的情況下降低了泵的軸功率，從而達到了一個節能的效果，所以泵運行時的耗電量同比同類別多級泵節能3%左右。同時徹底解決因平衡裝置失效而導致平衡盤和平衡環的磨損或轉子咬死等各種故障，它的設計延長了泵的使用壽命。無故障運行時間是普通泵的3倍以上，用戶維修成本大大降低，從而降低泵的壽命周期成本。多年的運行證明，該產品性能達到國際同類產品的先進水平。

可用于輸送顆粒含量≤1.5%，顆?！?.3mm，溫度≤105℃的清水或物理化學性質類似于清水的其它液體。也可通過改變泵的材質(和結構)、密封形式和增加冷卻系統用于輸送溫度≤225℃熱水、油類、腐蝕性或含磨料的介質等。材質有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各種材質可供用戶選。

性能特點

1）高效節能：采用先進的水力模型，自主研發高效節能產品；由于泵轉子沒有了平衡盤的磨損及軸向脈動，葉輪與導葉的對中性總是處于**狀態，不會像普通多級泵結構隨平衡盤的磨損、轉子部件前移而出現效率明顯下降；且沒有了平衡水的泄露，減少了容積損失，在整體上提高了泵的運行效率，降低了軸功率，比普通多級泵效率平均高2%-3%；

2）新結構：具有對稱布置的葉輪轉子部件，各級對稱葉輪所產生的軸向力相互抵消，無需采用平衡盤結構**能實現泵腔內巨大軸向推力的自動平衡，突破了多級泵的傳統結構；

3）新技術：獨有的節流、減壓裝置，奇數級平衡裝置，還能起到輔助支承作用；

4）高可靠性：葉輪的對稱布置，使運行中產生的軸向推力基本得到自相平衡，從而不需要小間隙、高壓降、易沖刷、易磨損、易出故障的平衡盤裝置，使軸向力載荷對泵的磨損和對系統干擾的不利影響降到**小。殘余軸向力由推力軸承承受，這樣使泵軸始終處于受拉狀態、軸的受力狀態均勻，且應力峰值較原型結構大大降低，從而提高了泵轉子的剛性和臨界轉速，使泵轉子運行的平穩性和可靠性顯著提高；

5）汽蝕性能好，使用壽命長：優化的水力及結構設計、精密的鑄造、可靠的耐磨材質，部分型號泵首級葉輪采用雙吸結構，使泵具有良好的抗汽蝕性能，整機運轉平穩、噪音低、使用壽命長；

6）機封強可靠性：泵啟、停時轉子部件沒有軸向竄動，工作時沒有軸向脈動，克服了一直困擾多級泵的機封可靠性差這一難題；

7）應用廣泛：取消了小間隙平衡盤，比傳統多級泵結構適應介質性質更為惡劣的場合；

8）維護成本低：采用精密鑄造，減少了易損件部件及維修拆裝次數，延長了產品壽命**大限度地避免了由于拆裝過多引起的一系列問題，降低了維護成本；

9）檢修方便：產品整機采用三維設計、轉子部件數控加工，嚴格保證了各部件的加工尺寸和加工精度；定位**，一般技術人員只要按總裝圖的裝配順序和要求即可完成；完全避免了老式多級泵必須專業人員才能調整定位軸向躥動尺寸，帶給用戶極大的便利。

型號說明

例：ZDY720-60*5

ZDY—高效節能**多級油泵

720—設計點流量（m3/h）

60—設計點泵的單級揚程

5—泵的級數為5級

性能范圍

流量：3.75~1100m3/h

揚程：50~1800m

注：所列性能參數值為常溫清水狀態值
