一、概述

 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介 質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

二、工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，這個比值即為儀表系數。用K表示。

K=3600X或K=

式中：f—流量信號頻率（Hz）

  Q—脈沖數

V—體積總量（m3或L）

   每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、 技術特點

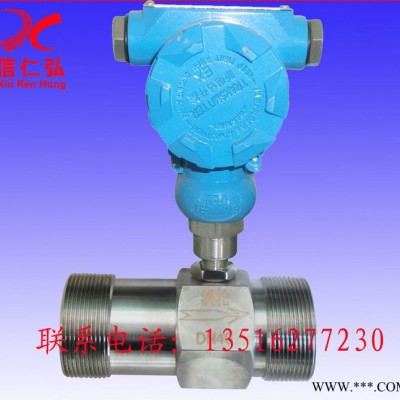

T現場顯示

本智能流量計是采用先進單片微機技術設計的新型流量計顯示

儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。

可顯示瞬時流量和累積流量。

◆ 累積流量：十位數字，小數點后面四位有效數字。

◆ 瞬時流量：六位數字，可顯示出每升的變化。

◆ 顯示精度：±1個顯示單位。

◆ 信號輸出：4-20mA外供電+24VDC電源（兩線制）

◆ 內置3V鋰電池供電。當電壓低于2.7V時出現欠壓指示。

◆ 防爆等級：ExdⅡBT4。

◆ 小信號切除功能。

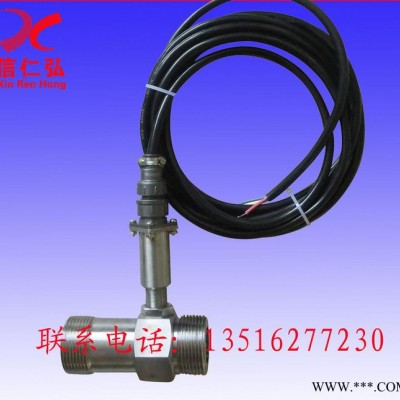

                                     P 脈沖輸出型

                                      ★ 工作壓力：+12VDC或者+24VDC兩種（客戶                                               定貨前必須選定一種供電電源）。

                                      ★ 信號傳輸距離：小于300米。

                                      ★ 輸出信號：方波信號

                                      ★ 幅值：+12VDC供電幅值大約為10V；+24VDC                                               供電幅值大約為20V。

                                      ★ 安裝：放大器和渦輪流量傳感器連接為M16×1螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。

★ 接線：脈沖輸出型放大器對外引線為三根，  紅線、黃線、 藍線。紅線接正電源，黃線為脈沖輸出，藍色為地線。

I  4-20mA輸出型

◆  外供電24VDC(兩線制)

◆  輸出信號：4-20mA或1-5V,4mA對應渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌。

◆  信號傳輸距離：小于500米。

◆  安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（M16×1螺紋），用手?jǐn)Q到感覺放大器

到底后再把鎖緊螺母帶緊。

◆  接線：4-20mA輸出型放大器對外引線為紅線和黑線。紅線為+24VDC電源，黑線為電流輸出線。

                                         S分體式遠傳帶積算儀

                                     ◆   工作電壓：外電源供電220VAC或者24VDC                                                          電源（可選）

                                          ★  信號傳輸距離：小于300米。

                                          ★  積算儀瞬時四位，累計十二位顯示。

                                          ★  積算儀尺寸：155mm×80mm

                                          ★  積算儀帶4-20mA、輸出脈沖、RS485（用可選）并能與計算機連接。
