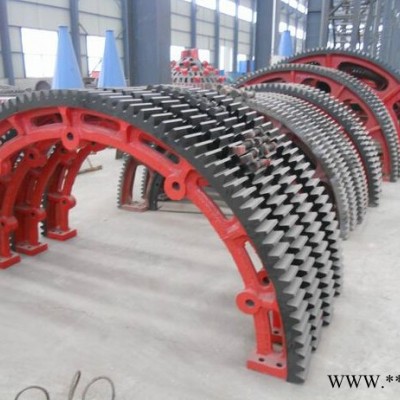

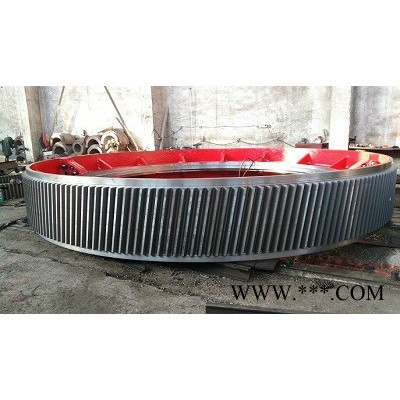

球磨機大齒輪
1.球磨機的轉向要求
球磨機的小齒輪布置角 ψ 和轉向。小齒輪的布置角常為20%左右，相當于齒輪壓力角，這時小齒輪的正壓力P1，的方向垂直向上，使傳動軸承受垂直向下的壓力，對小齒輪軸承的聯接螺栓和地腳螺栓的工作有利，運轉平穩。由于P1，垂直向上，減小了磨機傳動端主軸承的受力，使該主軸承軸襯的磨損減小。（另外，減小磨機橫向占地面積，可使傳動軸承與磨機主軸承的基礎在同一平面上，便于更換小齒輪。）若球磨機轉向與圖示方向相反，會造成聯接螺栓松脫和折斷。

2.齒輪潤滑方式的改進球磨機齒輪的潤滑劑多 球磨機大齒輪

選用潤滑脂，在齒輪脫離嚙合點處添加，潤滑方式也多采用手工添加方式或自動噴油潤滑裝置。無論以何種方式添加的潤滑脂隨齒輪旋轉，大部分潤滑脂在離心力的作用下被甩向齒輪罩，并在齒罩振動中滴落至齒輪，又被甩向齒罩**落到齒罩的底部，齒輪的潤滑條件差，齒面局部嚙合點會出現干摩擦或邊界摩擦。球磨機多為開式傳動，齒罩的密封性差，在潤滑脂內常夾雜有礦漿、粉末顆粒，會形成磨粒磨損，致使齒輪潤滑條件更加惡劣，加劇了齒輪的磨損，縮短了齒輪的運行壽命，且潤滑脂浪費嚴重。

球磨機齒輪采用自動噴油潤滑裝置，潤滑脂噴向齒輪的進入嚙合處。這種改進只需將自動噴管頭移到齒輪嚙合前點，固定在齒罩上，并做好油管連接。為了防止齒罩振動對油管路的影響，噴管頭與供油路系統**好選用一節軟管。潤滑脂在齒輪進入嚙合前定時噴入，及時被帶入齒間擠壓，粘在齒面上形成潤滑油膜，改善了齒輪的潤滑條件，且可防止油脂飛濺。這樣有效地延長了齒輪的運行壽命，并節約了潤滑脂。但長期噴入的潤滑脂無法回收，在齒罩內聚積，需要定期清理齒罩。這種方法多用在一些重負荷球磨機中，諸如大型的礦漿磨、水泥磨等。還有一種方法是選用潤滑油代替潤滑脂，必須在齒輪進入嚙合前連續噴入，形成潤滑油膜。潤滑油在齒罩內流動、人油站，經過濾后循環使用。以潤滑油代替潤滑脂，對齒罩的密封性能要求較高。這種方法多用在一些負荷較小的球磨機中，諸如煤粉磨等。 球磨機大齒輪

在滿足球磨機轉向要求的前提下，通過改進齒輪部潤滑劑的噴入點與噴入方式來延長球磨機齒輪部運行壽命，降低球磨機運行費用是十分有意義的。在回轉窯煤粉磨齒輪部采用油潤滑方式十多年來，齒面清潔，齒形完好。這種改進方法簡單易行，且投資少
